Lámpara estrella de la muerte IKEA con control remoto (4 / 5 paso)

Paso 4: Tablero de Control

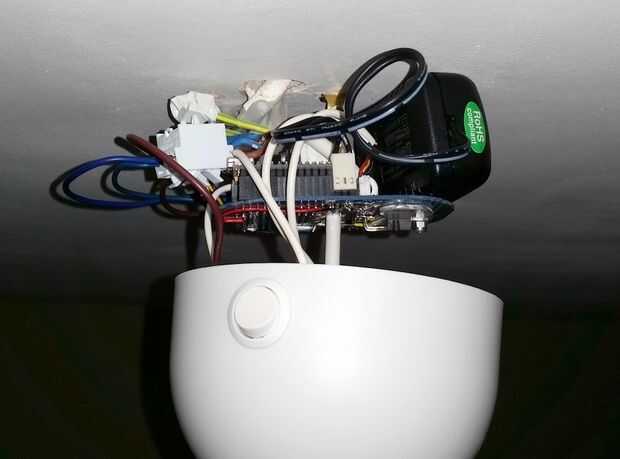

En cuanto al cerebro, he conseguido ponerlo todo dentro de los pabellones. Fue un poco de un desafío como tuve que montar una fuente de alimentación 12V, Arduino Nano micro-controlador, controlador de motor DC, regulador de potencia para motor y 240V relé de DC para controlar la luz sí mismo todo en un solo cuadro. Por supuesto era bien vale la pena como me las arreglé para ocultar la mayor parte de los componentes de la vista de lo que se parecen más a una lámpara estándar como oponerse a un proyecto geek. Incluso mi pareja estaba bien poner en nuestro dormitorio.

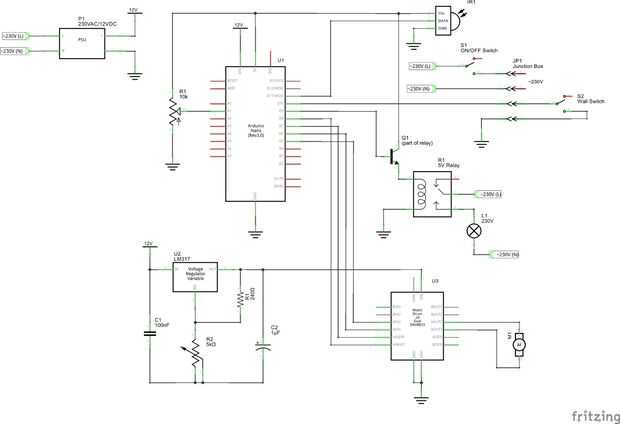

No se muestra en el diagrama, pero todos los cables están conectados el el PCB usando conectores facilitando un poco el conjunto. Al mismo tiempo, el Arduino Nano y controlador de motor se montan con conectores de encabezado por lo que se podría fácilmente quitar/cambiar si es necesario.

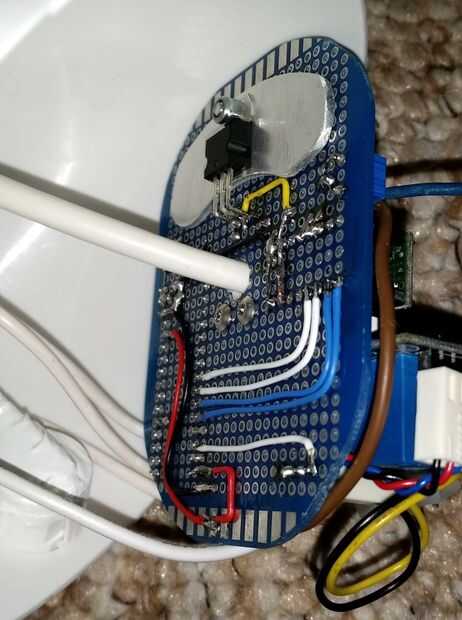

Arduino Nano tiene un regulador de voltaje propio, pero tuve que agregar otro regulador para el motor de la C.C., principalmente porque quería mayor control sobre el motor. Terminé, ajuste a 7V como va más hacía el motor un poco calurosos. De hecho, como se puede ver en la segunda foto, tuve que montar un radiador para regulador de voltaje disipar algo de calor. Si lo haría todo otra vez, sabiendo lo que sé ahora, que probablemente iría para el conductor con mayor tensión nominal del motor y deshacerme del regulador de voltaje completamente.
