Lámpara estrella de la muerte IKEA con control remoto (2 / 5 paso)

Paso 2: mecánica

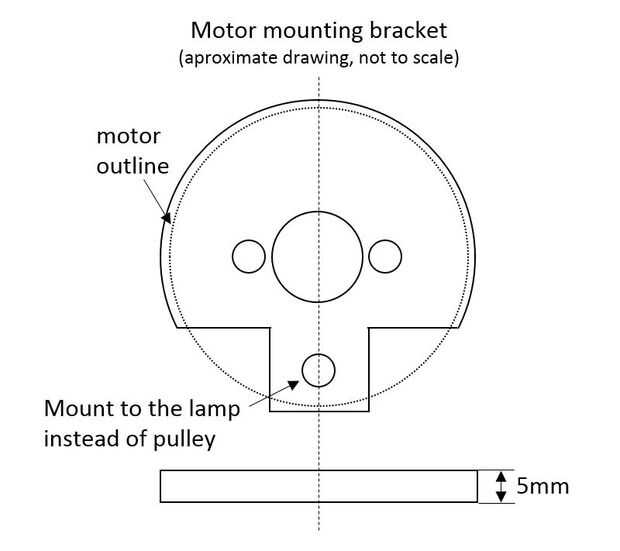

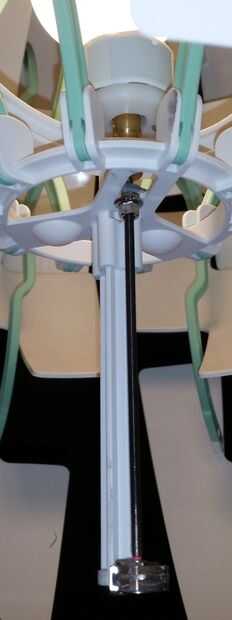

Por suerte, no había necesidad para una alteración significativa de la lámpara sí mismo. Sólo tuve que quitar la polea y la cuerda que se utilizaron para expandirlo. La cadena he reemplazado con M3 estándar roscado barra (no se pudo encontrar un tornillo de un tamaño pequeño), mientras que en el lugar de la polea de la he montado un motor de corriente continua para que la barra. Fue bastante fácil al motor DC de montaje con soporte de plástico que he hecho de una pieza de plástico mm plano 5 (ver dibujo).

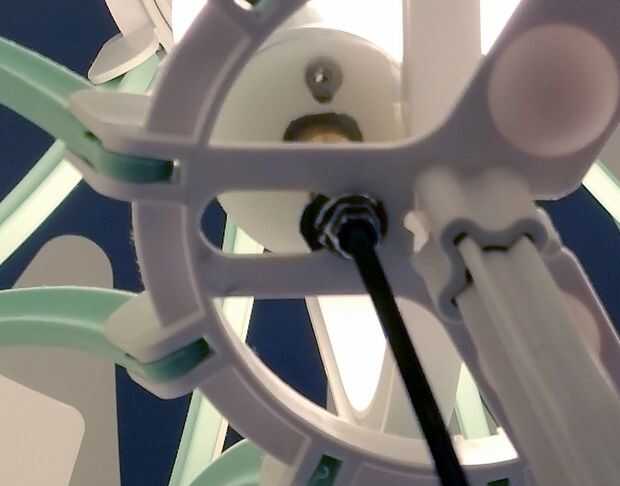

En el otro extremo de la varilla de M3 he montado en un rodamiento de bolas de un disco duro de 2.5" viejo para apoyo. Sin esta ayuda la varilla estaba vibrando demasiado cuando girar.

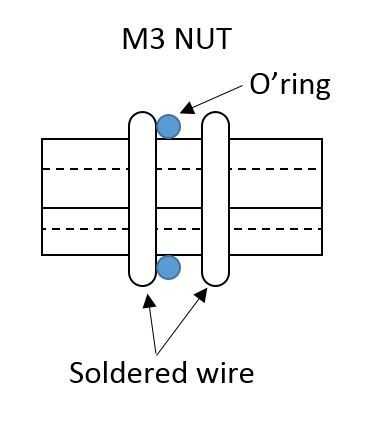

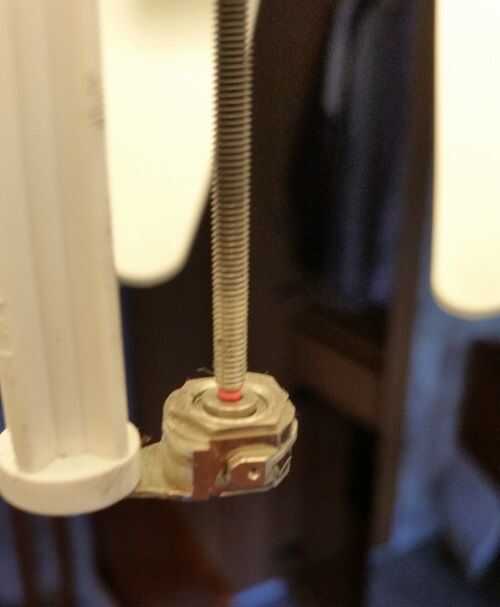

A la pieza móvil he montado en una tuerca M3 extra larga. Intenté una tuerca del tamaño estándar, pero había encontrado que el hilo se desgasta muy rápidamente. Esperemos que la va a durar mucho tiempo. En el momento de la escritura ha sido alrededor de los 7 meses de uso diario y de su trabajo todavía. Volviendo al diseño, a montar la tuerca, he soldado dos trozos de alambre alrededor de él (ver diagrama) y encajada en el lugar de la fuente que utiliza para apoyar la cadena. Como ambos extremos de la varilla de M3 son compatibles, no hay necesidad para sujetar la tuerca de ninguna manera. Puede añadirle una junta, ya que hay una importante vibración y el ruido cuando se mueve.

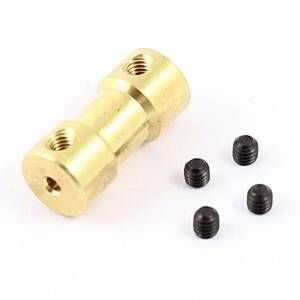

Por último, para unirse a la varilla de M3 del motor usé articulación de latón que fue un verdadero desafío para encontrar. Era necesario roscar en un extremo de la varilla y equilibrio no ha sido fácil, pero funcionó bastante bien al final.
