Lámpara del proyector LED v.2.0 (4 / 6 paso)

Paso 4: enfriamiento

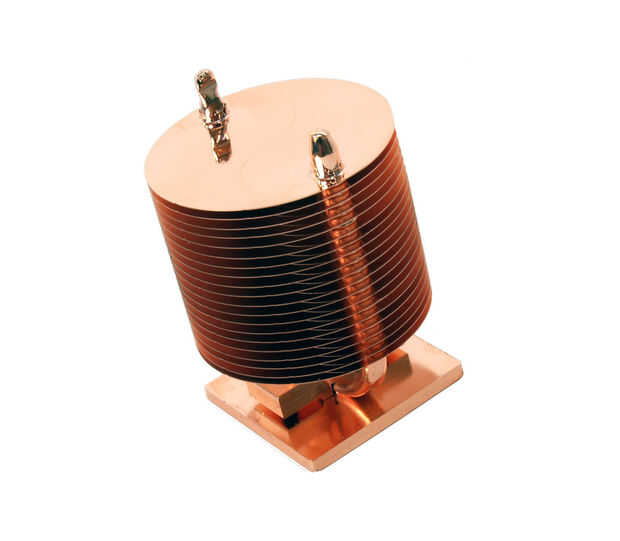

Otra preocupación es la potencia disipada, cada LED tiene una potencia de 3.2W de potencia disipada. Las sumas de hasta 28,8 vatios de calor de que necesita para deshacerse. Dado el espacio limitado dentro del proyector (5x5x9cm) tuve que encontrar un refrigerador que cabría dentro de este espacio. Una muy extensa imagen búsqueda en Google dejada en claro que la mejor opción para mí era el nexo NHP-2200 chipset cooler. Esta es tecnología heatpipe para enfriar computadora chipsets. Se hace enteramente fuera de cobre y se adapta el espacio disponible mientras que las aletas de enfriamiento son exactamente donde quería, delante el ventilador del proyector. Este enfriador es verdaderamente hermosa, trató de manipularlo con guantes para evitar las huellas digitales por todas partes. Base enfriador vino ya un poco oxidado pero que no afectan su rendimiento, sólo el aspecto general. La parte difícil será hacerlo enfriar los LEDs como el PCB utilizo debe se hicieron de metal pero no tengo este tipo de tecnología a mi disposición. Cuento con los fans de proyector, hay dos en frente y una grande para la parte trasera de la bombilla. Esperemos que estas ayudarán a mantener las temperaturas bajo control.

Pruebas iniciales demostraron que la matriz LED está consiguiendo caliente muy rápido, sin enfriamiento de la matriz de que la placa es demasiado caliente al tacto en menos de un minuto. La sonda de temperatura en mi multimetro alcanza 70 grados (Celsius) en unos pocos segundos pero esto fue sin el ventilador del proyector. Tengo ninguna manera de comprobar la matriz con el proyector de enfriamiento aún por lo que sólo podrá seguir adelante con él. Esperemos que no freír demasiado pronto los LEDs. Las obras de más frescas Nexus, también consiguió caliente en un minuto pero la transferencia de calor entre la matriz de PCB y base de la nevera era más lenta de lo esperado. Cuando este frío se calienta, la matriz de LED está demasiado caliente ya. Hombre quiero que uno de esos tuve metal PCB...  Los aficionados tres proyector deberían ayudar a, por lo menos eso es lo que estoy esperando.
