Lámpara del proyector LED v.2.0 (2 / 6 paso)

Paso 2: Hacer la matriz de LED

La matriz se hizo tan compacta como sea posible para evitar tener una luz demasiado dispersa generando área. Eso es porque toda la luz de los proyectores se origina en un solo punto. Con arreglos de discos tienes varios y el desafío es concentrar todo en un mismo lugar. Trataré esto más adelante, por ahora es un largo camino hasta entonces.

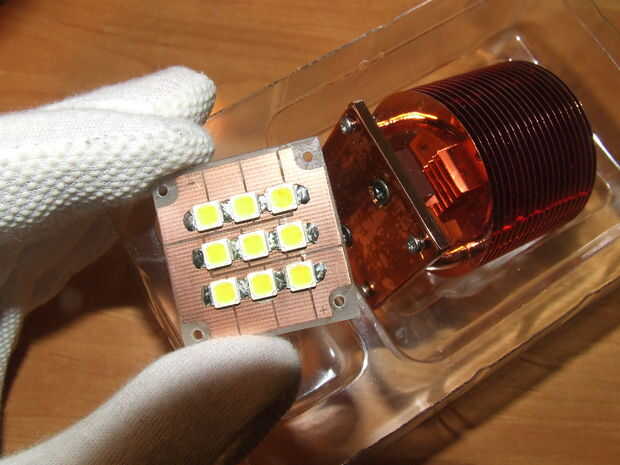

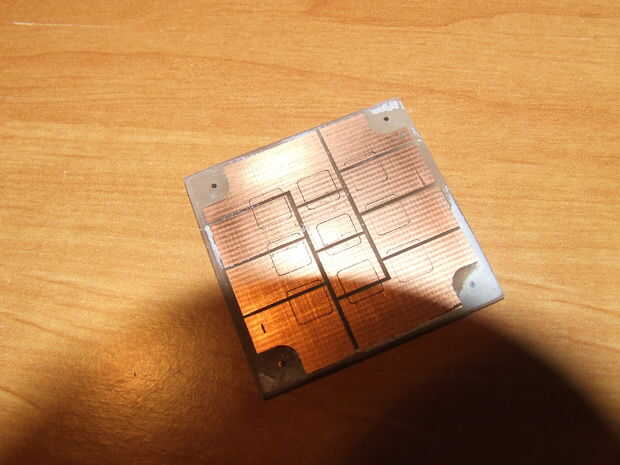

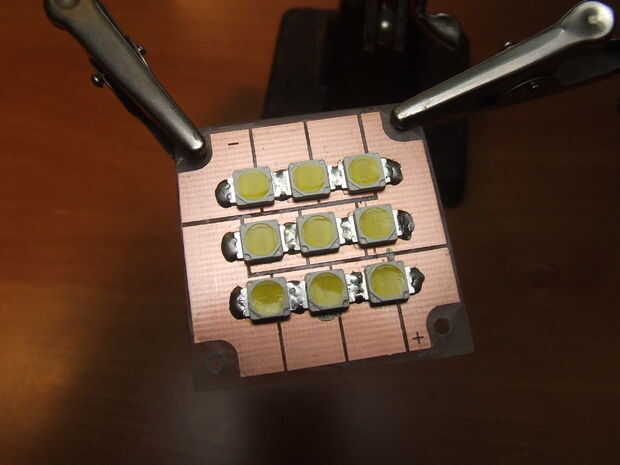

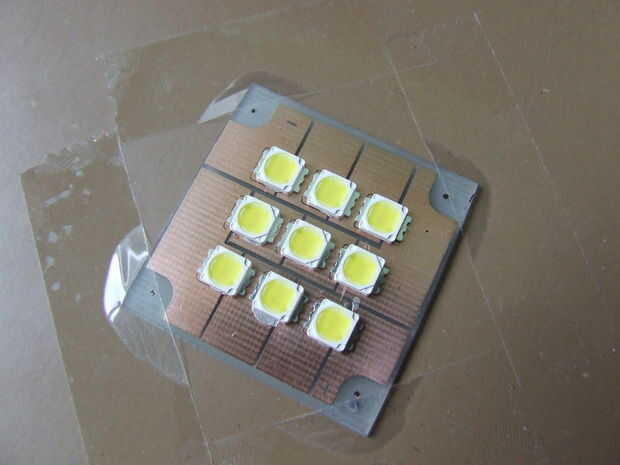

La NS6W183T 9 LEDs están dispuestos en serie, en un PCB de encargo del tablero eso de 3x3cm. Los LEDs son soldados en el centro de esta placa, dentro de un cuadrado los 2x2cm. Yo pude han hecho más pequeñas, pero yo no puedo soldar SMD componentes usando soldadura de reflujo, todos tenían que hacer a mano usando un soldador. Cada Led se comprueba la polaridad, pegado en el tablero con pegamento térmico compuesto de Ártico plata y soldar rápidamente y con cuidado. No desea cocinar demasiado los LEDs, son tan frágiles a la hora de las temperaturas. Mi objetivo es transferir el calor generado por el LED para el PCB y luego a la nevera detrás de la placa. Cuatro tornillos celebrará el PCB en el refrigerador, evitando deformaciones de PCB y se utilizará pasta térmica entre el PCB y el refrigerador.

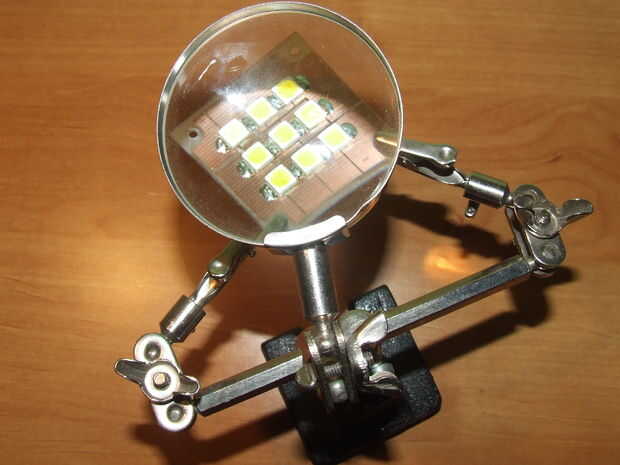

Después de todo los LEDs fueron soldados en el tablero, un control de encendido rápido (algunos segundos) probó la matriz estaba funcionando correctamente y la salida de luz era enorme. Si usted comete el error de mirar hacia los LEDs (como hice yo) te garantizo que verás nueve puntos de luz durante mucho tiempo. Que voy a hacer buen uso de esta luz muy uniforme.
