Paso 1: Montaje de la estructura LEGO y recursos
- Descarga gratuita de LDD
- Archivo LDD de semáforo de LEGO alojado en mi página web (acoplamiento del espejo en Google Drive)
- Partes y la Ilustración 3D LEGO semáforo lista de diapositivas en formato HTML en mi sitio

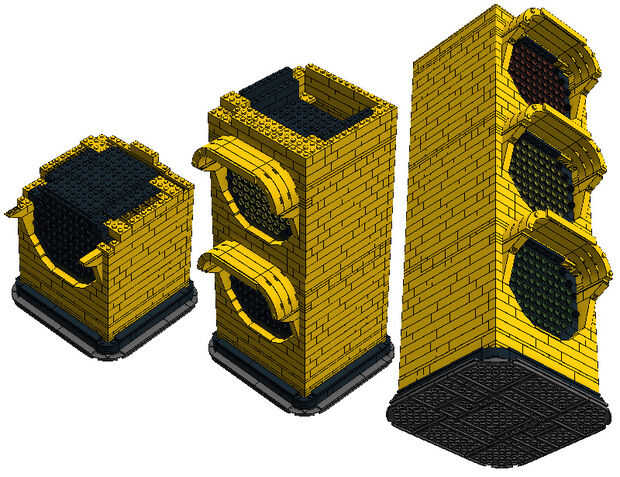

Aunque mi proyecto final difiere un poco que el archivo 3D de LEGO Digital Designer, si sigues a esta guía con precisión, usted podrá obtener el modelo base abajo de plano. En el archivo LDD de este proyecto, si haces clic en modo de guía de construcción en la esquina superior derecha, el programa generará a una guía paso a paso para la construcción de la estructura de la parte inferior hasta la parte superior. Puede haga clic en cualquier lugar de la pantalla para mover la imagen alrededor y por supuesto jugar con los ángulos de cámara para hacer zoom dentro y fuera de cosas para el detalle. Esto puede parecer un poco frustrante, por lo tanto estoy recomendando que sólo expertos constructores LEGO probar esta idea, como que muy probablemente van a utilizar su juicio preexistente para hacer mejoras y reparaciones necesarias. A un constructor LEGO novato, esto será muy, muy tedioso. Por cierto, a diferencia de LDRAW --que es más sofisticado que LDD - este programa no permite cambiar/re-ordering edificio pasos: Esto significa que el programa hace todo lo posible para generar una guía de construcción lineal basada en elevación, pero muchas veces verás al azar piezas omitidos o a veces una pieza dejaron fuera e introducido en--especialmente en la primera etapa (luz verde) donde ladrillos pueden aparecer al azar puntos--como los primeros pasos , que representan las piezas verdes flotando en el aire antes de entrar en los ladrillos Technic negro. Un experto constructor LEGO podría detectar un error como este y realizar cambios críticos cuando sea necesario; Asegúrese de volver a examinar su trabajo. Este es un proceso muy tedioso que requiere una gran cantidad de tiempo, piezas y mano de obra (y a veces cerveza y canciones de Motörhead).
A medida que avance a lo largo de las etapas de esta estructura de altura, se dará cuenta de algo bastante extraño sobre los colores interiores: el interior paredes tienen ladrillos negros alineados contra las paredes de amarillo: esto es intencional y fue una adición de última hora para el diseño. Inicialmente, las paredes eran originalmente espesor 1 x 1, y debido a su color brillante permitiría luz escapar desde el interior. En otras palabras, la luz de los focos ojeada a través de las paredes de amarillo, por lo tanto he reforzado los con una segunda capa de ladrillos de 1 x 1, sólo negros, entonces hacer el semáforo totalmente opaco por fuera cuando iluminados. También en mi diseño final del proyecto, he forrado las paredes con cinta adhesiva reflectante metálica.
La puerta trasera tiene ladrillos Technic entrelazado con ladrillos de stud en lado 1 x 1; al principio que supuse que haría un montón de ellas para mantener la puerta cierra bien, pero en realidad este edificio, me di cuenta el sello fue muy apretado, y cuando tira aparte, algunos de los componentes internos podrían soltarse. Siéntase libre de omitir algunos de estos "botones" que Mantén la puerta cerrada.
En la puerta trasera, hay tres puertos para mantener las lámparas LED. Los pernos técnica gris son para deslizarse a través de la espalda, para que puedan conectar las bases de la lámpara. Los cuatro orificios en la parte inferior de la puerta son donde los pernos para mantener el regulador del microchip en lugar descansan y por encima de uno de los agujeros es un área cuadrada en blanco (un ladrillo que falta): esto es intencional, porque es donde irá el cable de alimentación a través de. Hacia la parte superior de la puerta verás otra área deliberadamente vacía, aunque reforzado con ladrillos modificados. Si usted compra el exacto mismo interruptor proporcionó un enlace a la anterior, podrás deslizar el interruptor a través del orificio perfectamente. Asegúrese de que se tuerza tranquilamente la parte plástica roscada del interruptor al colocar a través del orificio, por lo que vuelve todo el camino.
Si ensamblado correctamente, su estructura es robusta, la puerta se abrirá y cierre fácilmente, las áreas coloreadas en la parte delantera tendrá suficientes puntos transparentes para hacer un patrón circular, y la puerta trasera tendrá suficiente infraestructura para mantener los componentes eléctricos en el lugar. Trate de no ser tan detallada orientada al seguir las instrucciones de LEGO: sí, te estoy diciendo a no prestar demasiada atención a la guía de construcción LEGO, porque lo más probable es que usted es mejor usar tu propio sentido de juicio e Ingeniería de LEGO para construir un edificio robusto, con el sólo uso de las instrucciones de LEGO 3D como más de una "inspiración" o sugerencia. Lo que realmente importa es que su torre es de los requisitos de tamaño adecuado, mantiene los componentes necesarios para mantener intacta la parte eléctrica y sobre todo, en realidad se asemeja a una señal de tráfico! Difiera con el diseño como usted por favor, no dude y aún siente libre de hacer cualquier cambio de tamaño. Usted puede hacer la señal de tráfico más grande que el modelo que he construido y se puede jugar con el diseño físico. Mi modelo en las instrucciones 3D sirve más como una sugerencia básica de hacer una estructura resistente estándar en un semáforo LEGO, con las necesidades básicas para eventualmente añadir componentes eléctricos--y no necesariamente destinado a ser copiado textualmente (aunque estés para construirlo exactamente lo mismo que el mío si elige obviamente gratis)! Sin embargo, las únicas partes estoy alentando a copiar textualmente por supuesto son los puertos para las partes eléctricas de la vivienda porque si decides utilizar mi lista exacta de componentes eléctricos (lámparas, microchip y todo), necesitarás ciertas áreas de la estructura LEGO construido en precisión para mantener la electrónica! En otras palabras, detalles como las piezas de LEGO inclinadas en el techo o los colores de la base no son obligatorios, pero cosas como colocar los ladrillos Technic en el lugar correcto para tener el microchip a cabo firmemente son sin embargo obligatoria (suponiendo que usas el mismo microchip como yo)! Si usted planea desviarse con los componentes electrónicos, como usando su propio esquema y circuitos, entonces por supuesto Asegúrese de que la estructura LEGO construida para reflejar los cambios--como, por ejemplo, haciendo la parte inferior de la base más grande y hueco para viviendas potencialmente un circuito de Arduino.
