Lámpara de papel + táctil de encendido/apagado mecanismo con Arduino (1 / 14 paso)

Paso 1: Construir el circuito


Primero vamos a construir nuestra circuito en un protoboard con un LED y un cable pelado para nuestro sensor de detección de capacitancia. Finalmente vamos a agregar el resto de los LEDs, reemplace el cable pelado de hilo conductor y soldadura o alambre envolver todas las partes de los circuitos.

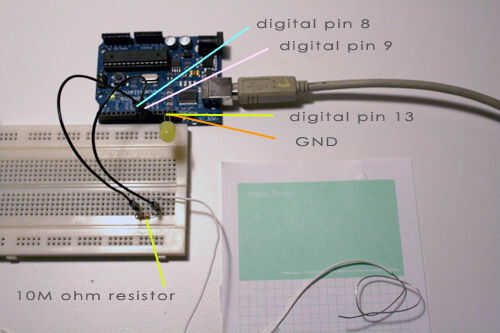

::: construir circuito de sensor de capacitancia:::

1. Conecte dos cables a la placa con una resistencia de 10 M ohm
2. Conecte uno de este cable al pin digital 8 en la placa Arduino
3. Conecte el otro cable al pin digital 9 en la placa Arduino
4. el mismo alambre que se va a la entrada 9 Conecte un trozo de alambre que se desnuda en una de ella es los extremos. Este cable es nuestro sensor, y será finalmente sustituido, en nuestra lámpara de hilo conductor
5. conectar el leg(anode) corto de un LED a GND de la placa Arduino y el pata larga (ánodo) a entrada digital 13
