Paso 8: montaje
Por lo que las partes son todos realizados por ahora, con sólo la Asamblea de izquierda.

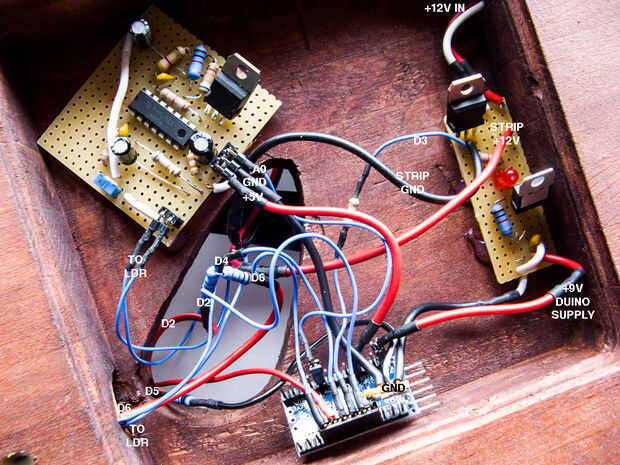

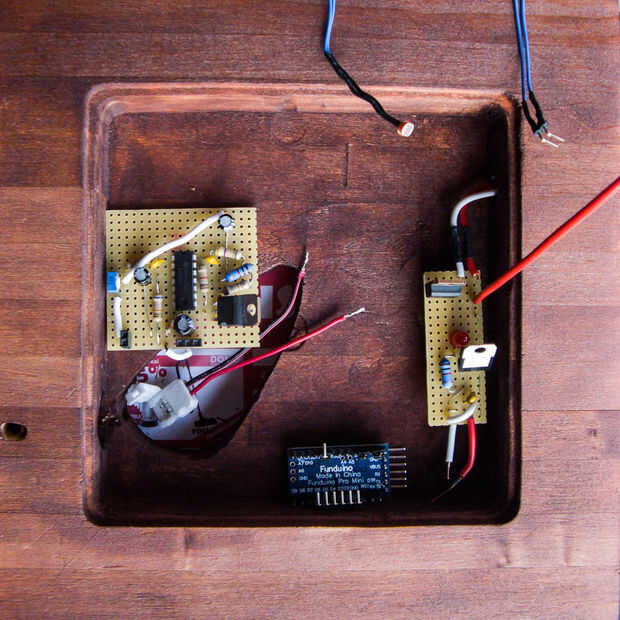

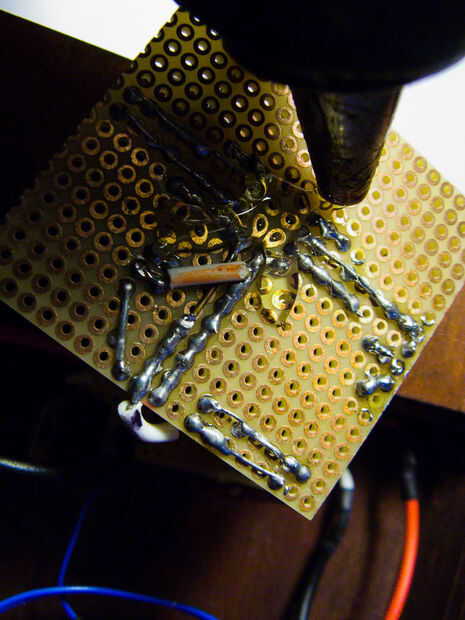

Comencé por organizar y conectar los componentes electrónicos por medio de cables. Se adjunta la foto del diseño completo así como una vista esquemática. El convertidor de voltaje y medidor de pulso fueron ambos lugar pegado en caliente después de que conecté los cables. El microcontrolador se dejó arrastrado para permitir la conexión en caso de que algo no funciona como está previsto.

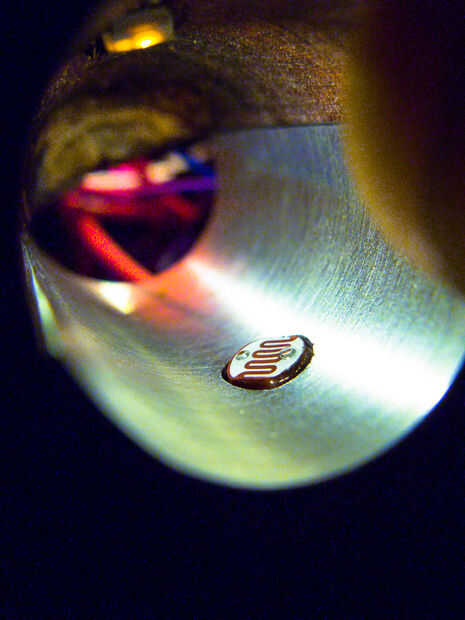

Alineación de la placa de acero para el dedo es simple - sólo utilice el mismo taladro utilizado para hacer los agujeros para el LDR en madera y acero. Alineación de la LDR es un poco complicado sin embargo. Debe terminar siendo un poco más sobre el acero para lecturas estables, pero no lo suficientemente altos para moverse o evitar que entre en contacto con el acero. Es una buena idea intentar correr el circuito para ver qué tan alto necesita lecturas decentes. Cuando tienes el punto dulce - pegamento en su lugar. Lo hice usando una buena cantidad de pegamento directamente en el orificio en la parte inferior. Debe señalarse también que los cables delgados de la LDR pueden doblar si se aplica mucha presión en él y no ir el pegamento caliente a lo que era el caso para mí y conducido a la LDR es un poco inferior al deseado. Por suerte, no arruinar mis posibilidades de conseguir lecturas adecuadas, sólo llegó a ser un poco más sensible a la posición del dedo, así tenlo en cuenta cuando se encole.
El enmascaramiento fue quitado de la superficie del acero y también corrí alrededor de los bordes con la Dremel 425 rueda una vez más para eliminar cualquier aspereza de la capa transparente o cualquier otra cosa. Luego limpiar la superficie del acero con acetona para desengrasar y eliminar cualquier suciedad izquierda de cinta de enmascarar o cualquier otra cosa y revestido con el pulimento de cera de abejas (3:1 mineral aceite: cera de abejas) marca algunas líneas de antemano para evitar los lugares donde el corazón se pegue en la capa. Esto obscurece la superficie poco a poco y mientras que no impide que las huellas dactilares en él (usar capa transparente mate para eso) la limpieza se vuelve muy simple.

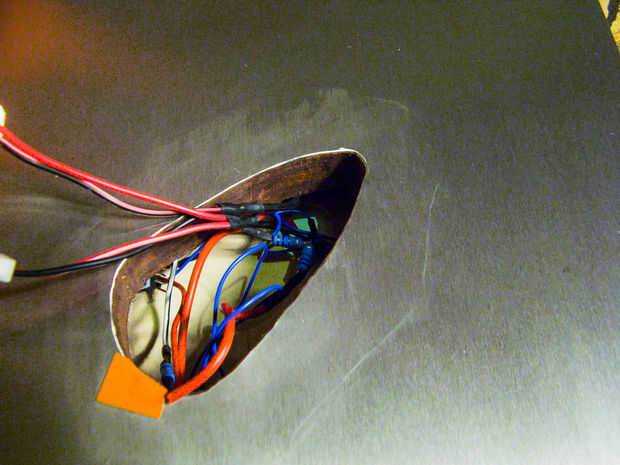

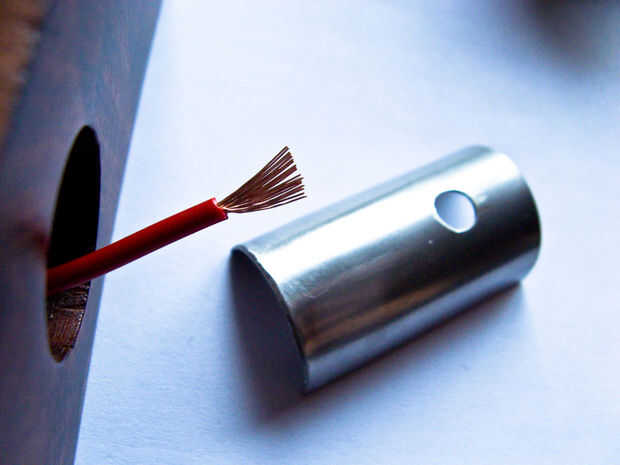

Los cables del sensor capacitivo fueron atados a la superficie del acero simplemente extendiendo los cables hacia fuera un poco para dar más área de contacto y pegar luego en con pequeños pedacitos de powertape (ver fotos). Me encantaría les de la soldadura, pero no tiene la pasta necesaria para acero inoxidable.

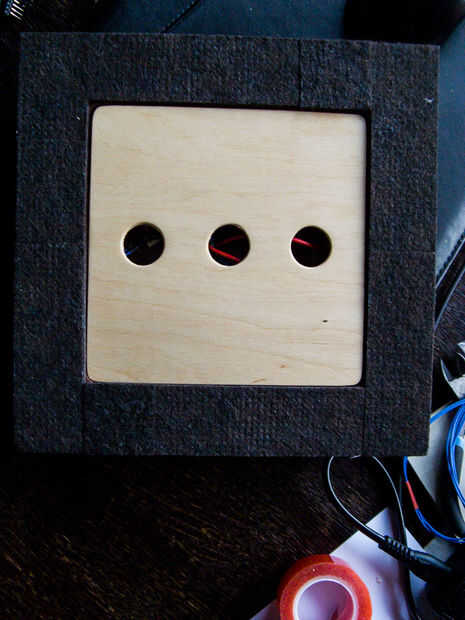

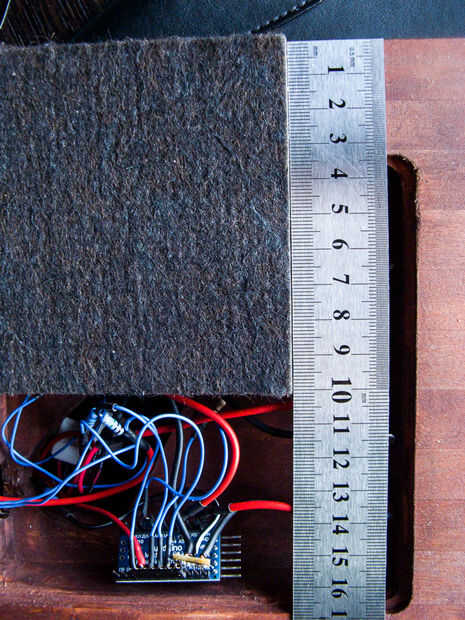

Como usted probablemente ha visto no molesta en aplicar la capa transparente en la parte inferior de la base. Esto fue debido a que fieltro acolchado pretendía ser añadido. Tuve bastante suerte que los cojines grandes alrededor de 100mm y el borde a la distancia entre los orificios alrededor de 33mm, así que me permita cortar pastillas en 3 piezas sin desperdicio. La tapa es sostenida en lugar por la misma cinta de doble cara, pero será probablemente que reglue con el adhesivo caliente finalmente.

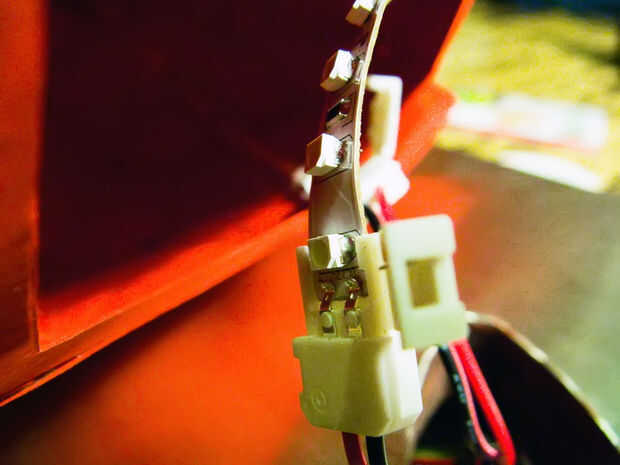

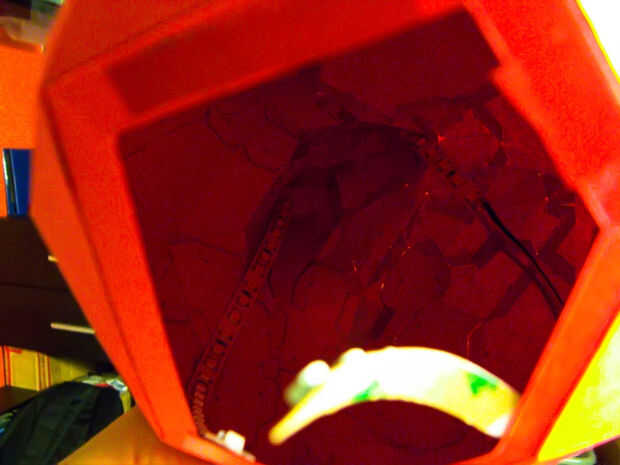

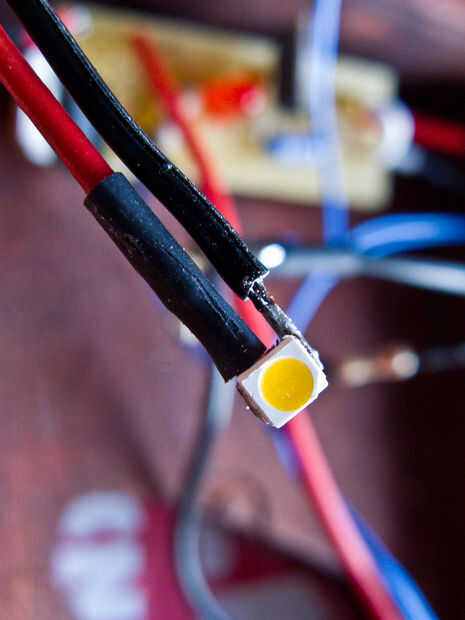

Tiras de LED fueron pegadas en el corazón antes que poner en la base, ya que es más fácil llegar a ellos para pegar de esa manera. Esto no debería ser un problema. Utilicé dos conectores de la tira (podría haber soldado por supuesto) y un pedazo largo de 225mm conectado a uno de ellos y 75mm soldadas a la pieza de 150mm conectado a la segunda. Se puede ver en las fotos. Los cables entre los dos pedazos eran alrededor de 90mm de largo y fue la pieza más corta cerca de la aorta. Este tipo de división ayudó con el corazón de la iluminación más uniforme.
El corazón sí mismo estuviera pegado a la base con la misma fina cinta de doble cara que utiliza para el montaje de la misma. Después es, debe ser capaz de conectar los conectores para las tiras de LED a través de la parte inferior de la base.
