Laminado de papel de aluminio para circuitos flexibles y mucho más (6 / 10 paso)

Paso 6: Hacer un teclado numérico Flexible

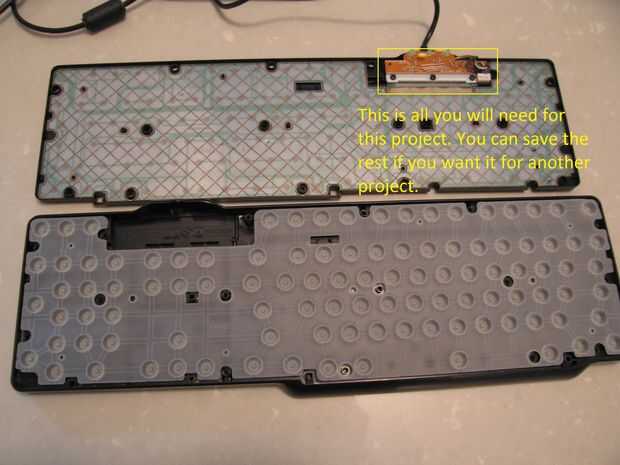

Taking apart the keyboard

Con un destornillador Retire todos los tornillos en la parte posterior del teclado. Algunos de los tornillos pueden ser ocultados bajo pegatinas lo mira con atención. Dentro del teclado usted encontrará tres capas de plástico flexible con circuitos en ellos, que usted no necesita. También se encuentra una capa de silicona con cúpulas que usted no se va necesitando ya sea. Lo único que se necesita desde el teclado es el procesador de control y el cable usb que está conectado a él.

Mapeo de la distribución de pines

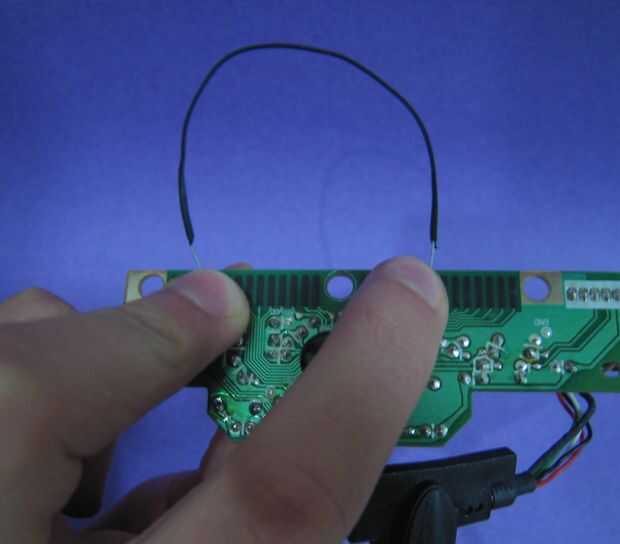

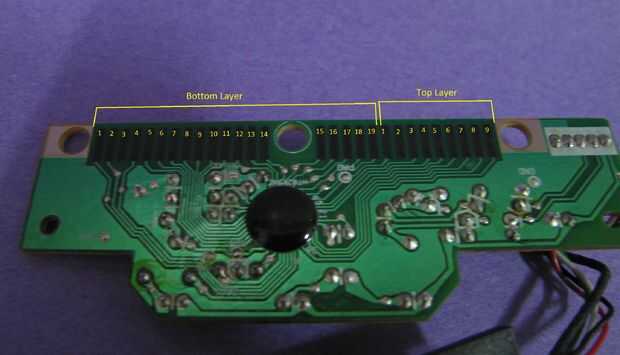

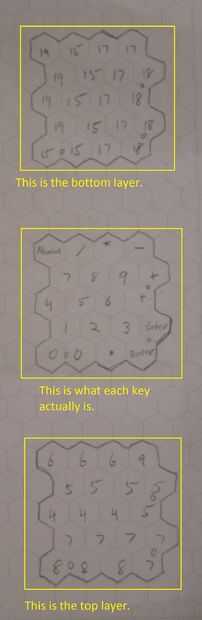

Para asignar el esquema de los terminales del teclado no es necesario trazar los cables en el circuito, algo es mucho más fácil simplemente cortocircuitar cada par de pernos directamente en el controlador y para ver cuál es el resultado. En primer lugar, compruebe que los pernos ir a que la capa en el teclado y numerarlos de izquierda a derecha (véase la segunda imagen), a continuación, a partir de un pin en la parte superior de la capa y uno en la capa inferior corta perno cada par de pines con un cable mientras está conectado al ordenador por usb. Asegúrese de marcar todo esto en una tabla. Con esta información, usted puede marcar que las llaves tienen que pin conectado a ellos, puedes ver mi ejemplo en la cuarta foto.

Diseñar el circuito

Ahora, tratar de encontrar la manera más eficiente para conectar cada tecla a su pin, aunque recordar que debe dejar un espacio entre "los cables" y los cables se debe ser más ancha que la mitad de un milímetro.

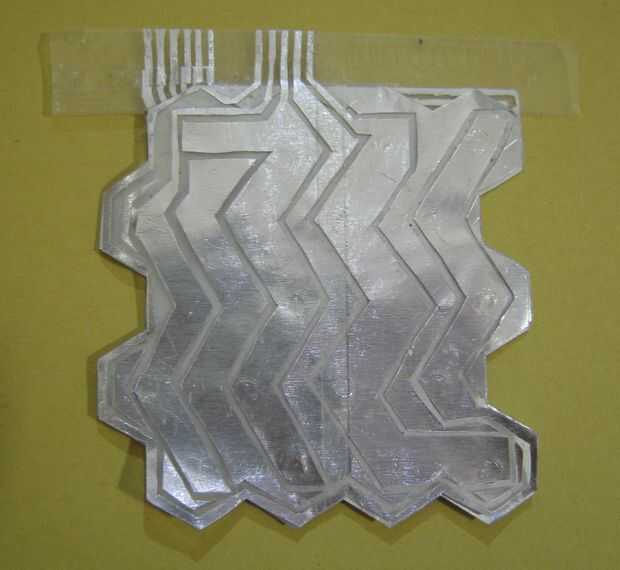

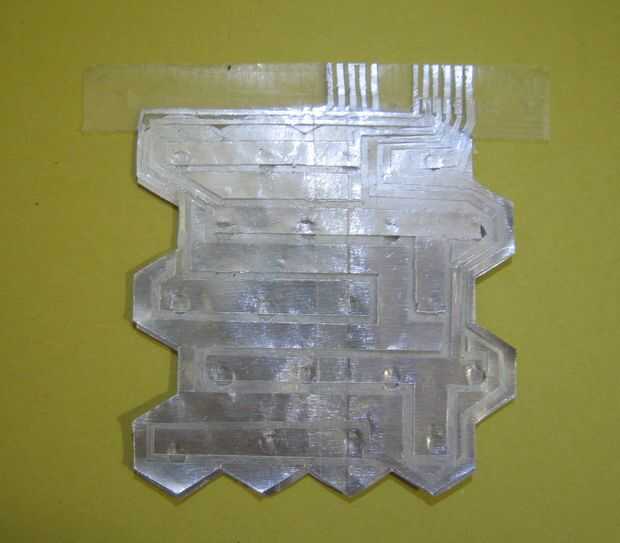

Cortando el circuito

Para hacer el circuito, hay que quitar algunos de aluminio entre los cables. Para lograr esto primero debemos cortar el papel de aluminio alrededor de los cables y las lagunas. La parte más delicada de todo el proceso está presionando hacia abajo la cantidad justa en el cuchillo: lo suficiente que cortará completamente el papel de aluminio (corte todo el camino es importante porque hará que pelar la hoja mucho más fácil más adelante) pero no lo suficiente para cortar la cinta, así (no se preocupe si esto ocurre varias veces al principio , en su mayoría no importa demasiado. Sólo asegúrese de que su circuito no desmoronarse.)

Las claves de la marca

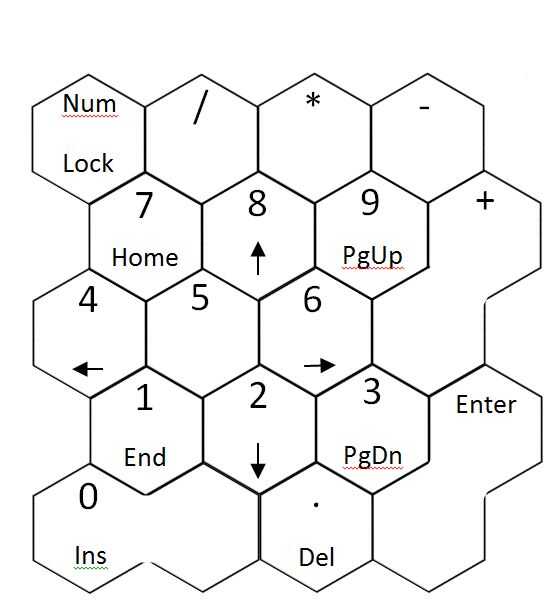

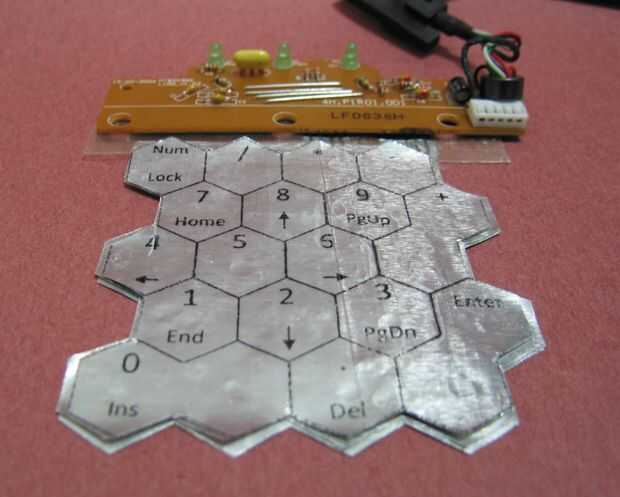

Hacer una tecla diseño en su computadora, imprimirla en un pedazo de LAF y cinta adhesiva en la parte superior del teclado numérico. Puedes ver mi diseño creada en Word, así como el acabado numpad que realmente funciona.
