¿Ladrón de Joule con bobinas del Motor (7 / 9 paso)

Paso 7: Configuración común

En gran medida la configuración que más veo es la configuración "Común" (fig. 1). Yo lo llamo configuración común porque cada bobina tiene un extremo libre y el otro conectado a un cable común (a los que todas las otras bobinas están conectados también).

Esta configuración es la configuración más sencilla para utilizar. Ningún trabajo adicional es necesario, todo lo que necesitamos hacer es cual cable es cual.

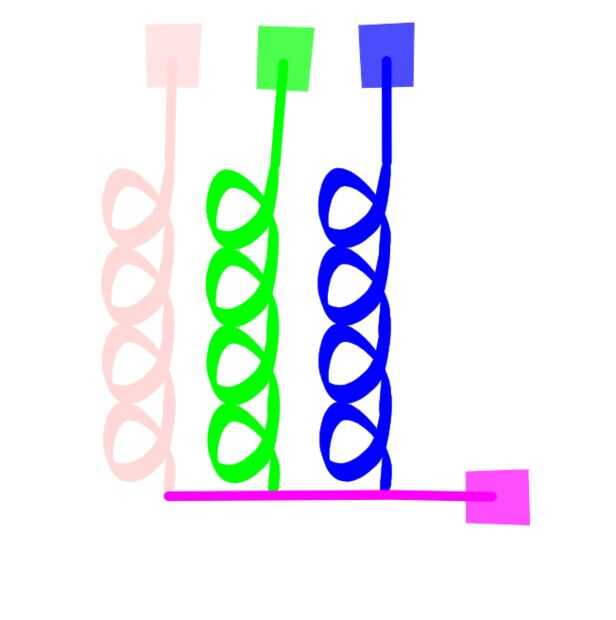

Habrá un cable que en una inspección más cercana es muchos alambres soldados juntas. Este es el grifo de centro. Escoger los otros dos cables. Ahora tienes tus dos "extremos". En la figura dos nos estamos simplemente haciendo caso omiso de la bobina "roja", usted puede ignorar más o ninguno - varía el número de bobinas en una configuración "común", he visto dos o tres bobinas, pero no veo ninguna razón por qué no podía haber más.

Eso es todo que usted necesita para hacer este paso, para realizar un seguimiento de cual cable es cual, salta al paso "A prueba del tiempo".
