¿Ladrón de Joule con bobinas del Motor (4 / 9 paso)

Paso 4: Elaborar el cableado

Ahora tenemos que encontrar dos conjuntos de cables (dos bobinas) y conectar de la manera correcta. No estoy seguro si otras unidades serán envueltos o atado con alambre diferentemente, yo he desmontado 3 y la forma en que se enganchan para arriba parecen diferentes, así que prepárate para jugar un poco con las conexiones. Generalmente las bobinas parecen ser seis, tres o cuatro cables, normalmente éstos están conectados como se muestra en las imágenes.

Un tipo de configuración tiene cada bobina ligada a sus vecinos (permite llamar la configuración de anillo ) según lo representado en la imagen uno. Otro tipo de configuración no tiene ninguna conexión entre cualquiera de sus bobinas (permite llamar a esto una configuración inconexa ) según lo representado en la imagen dos. Pero otra configuración dispone de un terreno común o perno alto (deja de llamar la configuración común ) según lo representado en la imagen 3.

En cualquiera de estos casos sólo averiguar qué configuración tienes es fácil, haz tu ohmiómetro y un lápiz y un papel. Identifique cada cable y comprobar la resistencia entre cada uno. Si la resistencia es inconmensurablemente alta entonces no dibujes una conexión. Si la resistencia es muy baja podemos decir que los dos puntos están probablemente conectados por una bobina. Si es un poco más arriba es probable que estamos midiendo dos o más bobinas. Una vez que tienes las conexiones dibujadas hacia fuera entonces tendrás una imagen como imágenes uno, dos o tres.

Configuración de anillo (Fig. 1)
La configuración del anillo se encuentra comúnmente en motores de corriente continua y un poco más raramente en los motores de la crepe. Se caracteriza por tener tres bobinas que cada uno conectado a sus vecinos. Todas las tres bobinas se devanan en la misma dirección. En motores de corriente continua es común para la bobina a ser herida de un solo cable. Por lo general anillo estatores de configuración y rotores tendrá 3 cables.

Desarticulada configuración (fig. 2)
La desarticulada configuración es común (en mi experiencia) en los motores de la crepe y no en muchas otras aplicaciones. Cada bobina tiene dos cables que están conectados solamente a la placa de montaje. Pueden normalmente ser identificados rápidamente en que normalmente tienen 6 cables. Pagará doble comprobar con un ohmetro solo para asegurarse.

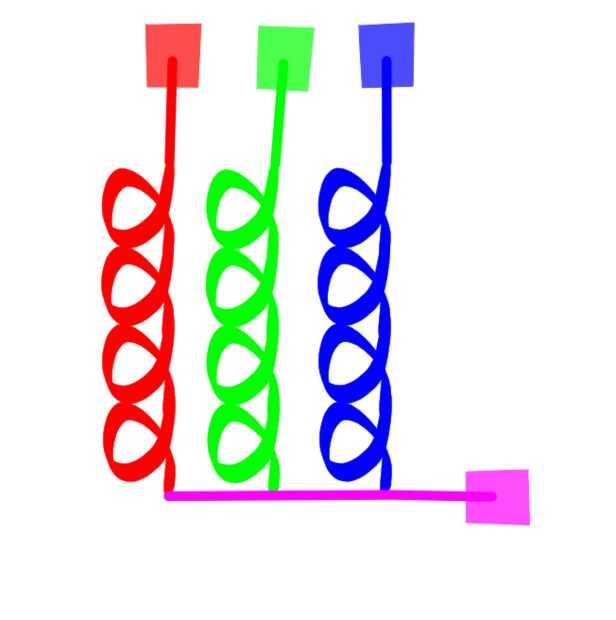

Configuración común (fig. 3)
Esta configuración se encuentra comúnmente en motores de la crepe y ventiladores de ordenador. Cada bobina tiene un lado conectado a un cable común (para que todas las otras bobinas también conectados) y el otro lado está conectado a la tarjeta y nada más. El número de conductores en una configuración común es normalmente 3 o más, pero se pueden identificar fácilmente porque claramente se conectará un cable a un número de otros cables, normalmente torcidos juntos.

Ahora que han identificado el tipo de tu motor, saltar a la sección correspondiente. Tenga en cuenta que diferente colores bobinas y los cables en los diagramas son sólo para facilitar la referencia a ellos.
