Laboratorio de creación de un prototipo de portátil con osciloscopio y arduino (8 / 10 paso)

Paso 8: Monitor de energía BONUS parte 2 (dos) remainig

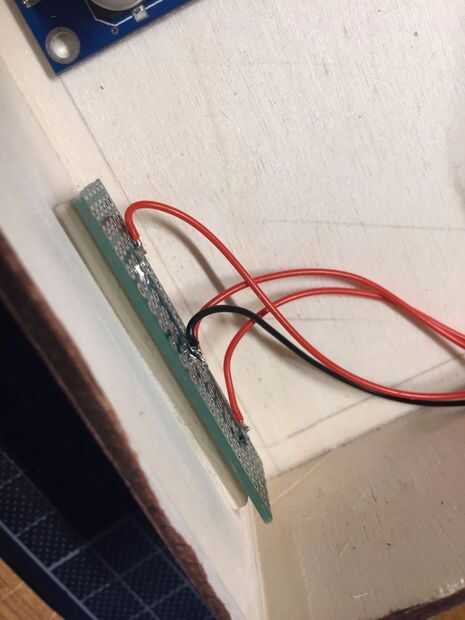

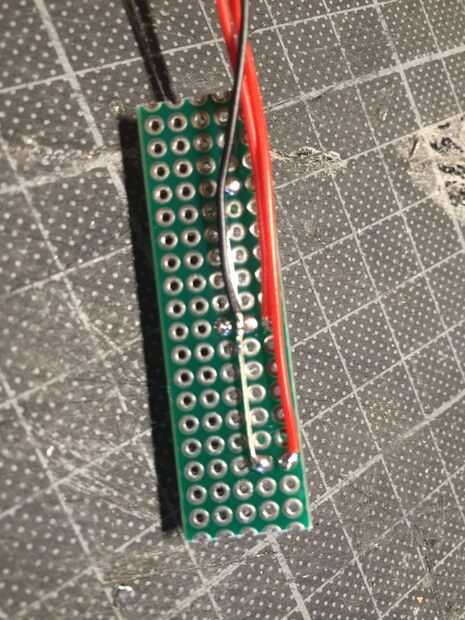

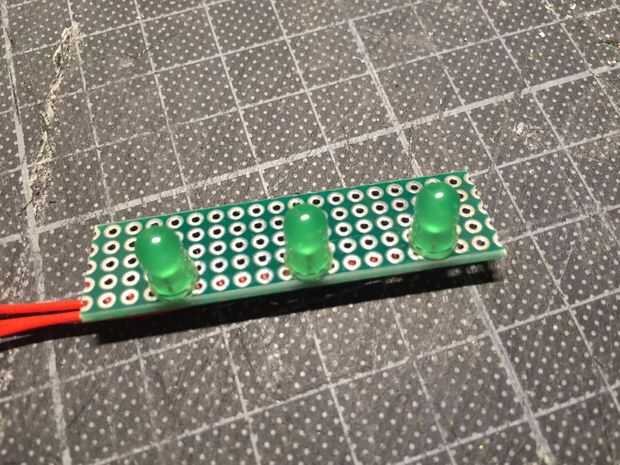

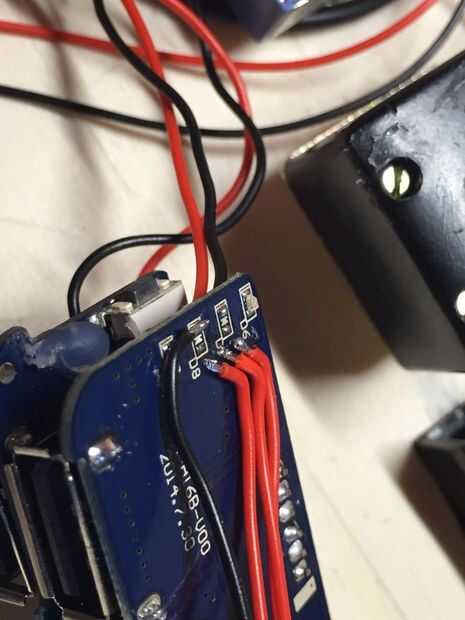

El PCB de lo powerbank tiene los cuatro LED para mostrar el poder restante, que pensé t sería mejor si usted puede ver la energía del resto sin girar alrededor de la caja. Así que quitar el LED SMD en la placa y a soldar cables allí. Soldar 3 LED en perfboard un poco y conectarlo con los cables provenientes de lo powerbank PCB. Porque mi madera es de sólo 4mm solo duplicó el lugar donde el LED ir a través del caso por lo que hicieron no algunos hacia fuera hasta ahora en el frente de la caja.
