Laboratorio de creación de un prototipo de portátil con osciloscopio y arduino (2 / 10 paso)

Paso 2: Haz las partes...

Como escrito antes de todas las partes fue poniendo por aquí ya. Por supuesto puedes usar lo que tienes en casa, pero no debe ser totalmente algo más, espero que usted sabe lo que quiero decir, a veces no sé lo que digo. Si usted quiere comprar parte anoté todos los componentes electrónicos aquí y donde se pueden comprar de ellos y el costo promedio.

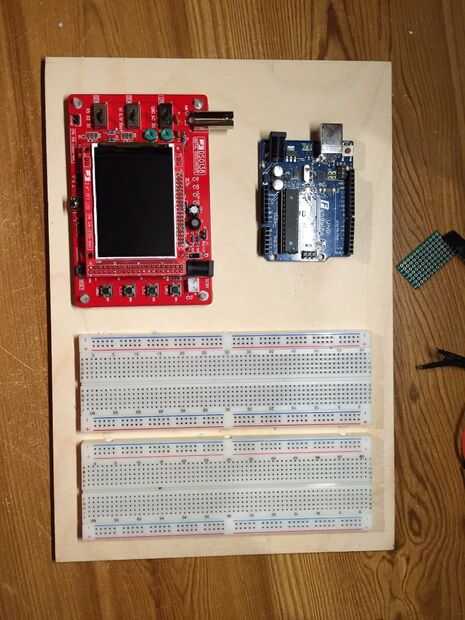

  1. El tablero de DSO 138 Kit de osciloscopio, ahora la ha soldado con ya piezas SMD. -> LINK -> 23€
  2. Placa Arduino que tengo uno llamado Fubduino está bien. -> LINK -> 7 €

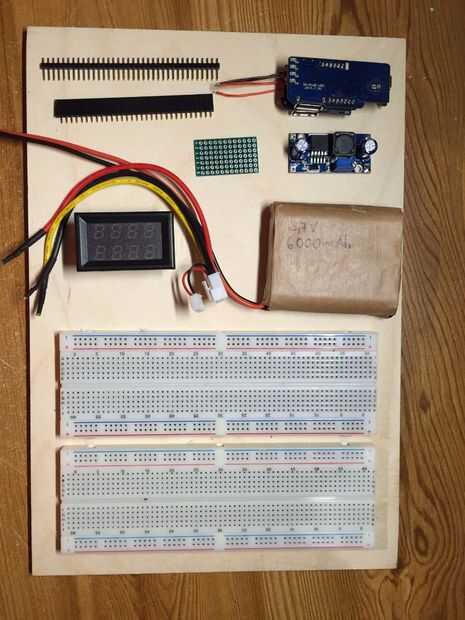

  3. Voltio - Ampmeter -> LINK -> 5 €
  4. PowerBank > con por lo menos 6000 mAhm también traer la unidad de carga y protección -> LINK -> 15€
  5. Convertidor DC-DC Step UP nos da 9V para el Arduino y el osciloscopio. -> LINK - de 3 x 5€
  6. Cambiar algunos cables y conmutadores que supongo que no sería fácil que la alimentación principal "torpe" "cool"
  7. Placas de prototipo. -> LINK -> 3 x 8€
  8. Madera, usé 2 x 20cmx30cm madera contrachapada con 4mm de espesor.

Utilizar lo que herramientas como si tienes un cortador láser usted es feliz y será muy fácil de hecho el caso, pero does ' t tienen usé regla y el cortador cuchillo para cortar la madera contrachapada.
