La Radio de viajes: Hacking un radio para alguien que viaja por el mundo (5 / 7 paso)

Paso 5: Fabricación de la banda del componente

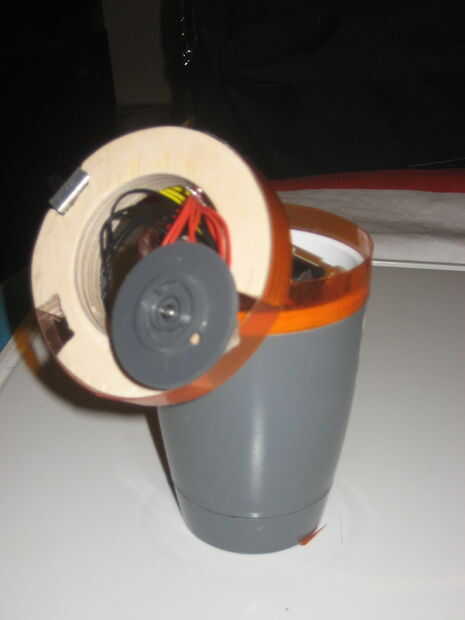

Corte cuatro piezas de MDF de 3mm y crear un agujero en el medio para que los componentes pueden provenir a través de la copa inferior.
El MDF tenía secciones cortadas fuera de él para que los controles podrían caber. Las situaciones de estos agujeros se pueden cambiar a lo que deseas.

Medidas:

FM / AM cambiar: 11 mm x 7 mm
Encendido/apagado y control de volumen: 18 x 6 mm
Auriculares: 8mm (diámetro)
Sintonizador: 28 x 8 mm

Estas mediciones de los componentes y la carcasa del Sony ICF-S22.
