Paso 1: Cómo funciona todo

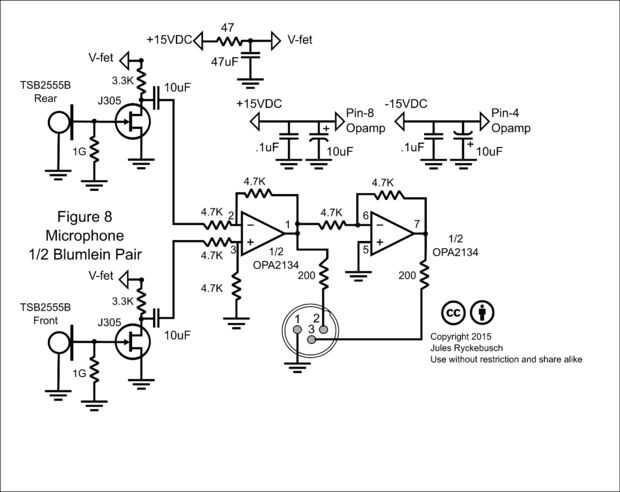

Aquí es cómo esto funciona todos comenzamos con un FET J305 similares a más circuitos de micrófono de condensador. Esta vez solo nos estamos usando como un convertidor de impedancia. Cápsulas de condensador de electreto más baratas que la FET construido en pero es difícil encontrar uno realmente bueno. (Y... Ya tenía nueve de las cápsulas de TSB2555B.) Aquí es cómo la cápsula convierte el sonido en una señal. La cápsula contiene un cargo interno ya que es una cápsula Electret . Ondas de sonido golpea la cápsula hacer que se mueva con el sonido. El movimiento cambia la capacidad de la cápsula que provoca una tensión pequeña a desarrollar. Que la tensión aparece en el resistor de 1 Giga ohmios y la puerta de la FET. La FET actúa como un convertidor de impedancia y nos permite generar una señal utilizable. Entonces nos par la señal en un amplificador diferencial basado alrededor de una mitad de un amplificador operacional OPA2314 (amplificador operacional). Yo como este ya que es muy de poco ruido y gran especificaciones para audio. Usted podría utilizar un amplificador dual op 5532 también pero no utiliza uno que no está destinado para el uso de audio. Una cápsula alimenta la entrada inversora, uno alimenta la entrada no inversora. Si pones las dos cápsulas espalda con espalda, que acaba de crear un patrón de respuesta de 8 figura. De la primera etapa de amp op que alimentamos tanto el pin 2(+) de XLR a través de la resistencia de 200 ohm (50 a 330 ohms funcionará) y también segundo op amp etapa configuración unidad aumento de búfer. El almacenador intermediario entonces alimente pin 3(-) de la XLR por otra resistencia de 200 ohm. Ahora tenemos una salida balanceada que puede ir a la derecha en un tablero al igual que cualquier otro micrófono pre-amp o mezcla. He construido dos de estos en un pequeño tablero de perf. Comparten una fuente de alimentación común y cuatro de los FETs usa el Vfet que es básicamente una tensión continua filtrada. Filtrado se realiza por el capacitor de 47uF y la resistencia de los + 15 voltios. Una salida es filtrado dura derecha y una izquierda dura para generar nuestra señal estéreo.
