Paso 3: creación de prototipos
Aquí es la parte de hacer el display montado en la cabeza: diseño y prototipado!

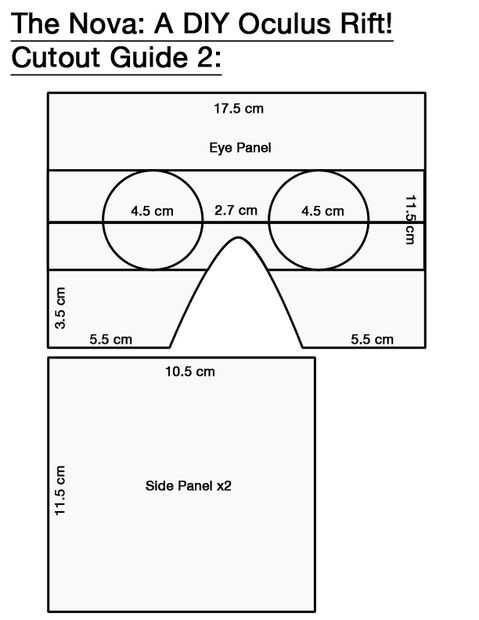

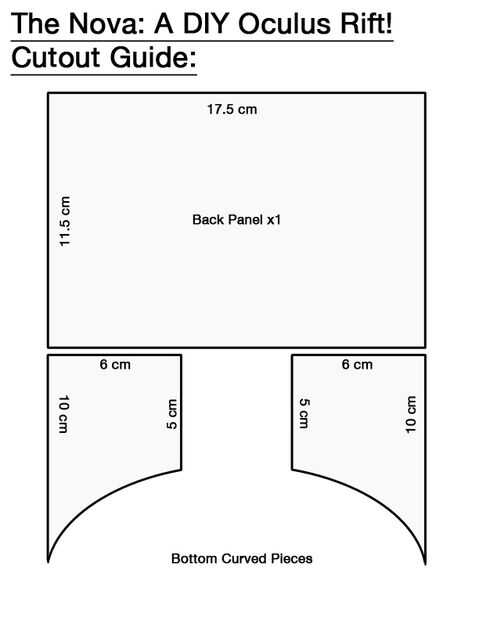

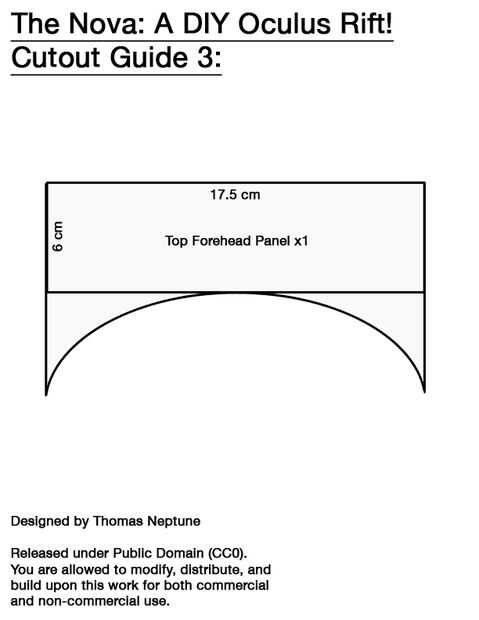

Afortunadamente, ya he ido a través de todas las cosas aburridas que entraron haciendo el diseño para que usted no tiene que. Puede descargar las dimensiones procesadas digitalmente en un archivo .pdf a continuación, lo único que tienes que hacer es imprimir hacia fuera y seguir al siguiente paso.
Sin embargo, si usted quiere saber cómo llegué al diseño, usted puede sigue leyendo a continuación:

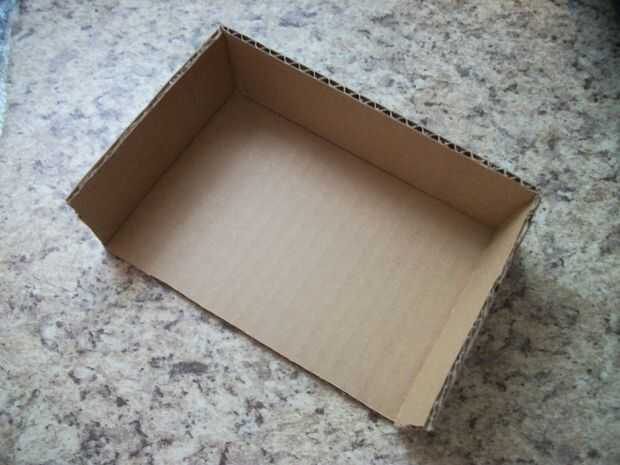

- Anoté las dimensiones de la pantalla, que era ~16.3cm de ancho y ~11.2cm de altura. Quería el LCD para caber agradable y cómodo, así que empecé con un panel trasero que estaba apenas unos centímetros más grande que la pantalla actual.
- La distancia focal de la lente que usé es de aproximadamente 5cm. Con esto en mente, corte los paneles laterales de 5cm.

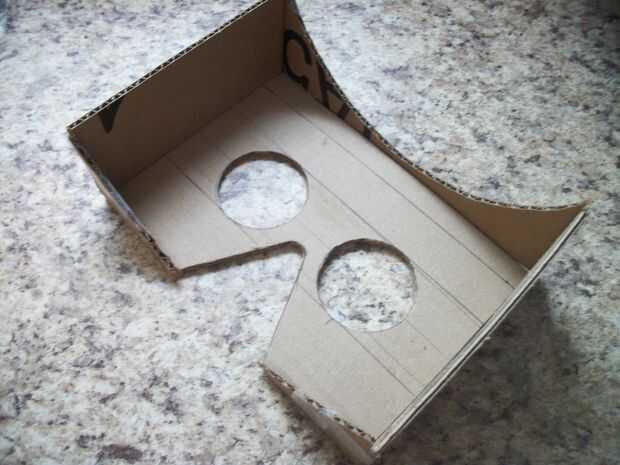

- Para finalizar la "caja" con la pantalla LCD, tuve que hacer un panel frontal con los orificios de ojos y un puente de la nariz. Tengo
![]()
que miden y situado en el centro del panel frontal y trazado. Hice algunos ajustes que podrían mantener las lentes estaba usando y entonces comenzó con un diseño que se forma a la cabeza. - El HMD debían ser capaces de bloquear la mayoría de las luces circundantes para crear una experiencia más inmersiva, así que me mide unos 5 cm para cegar la visión periférica y añadió que para el lado del ojo. Luego doblar un alambre en la superficie de mi frente y cortar esa parte del panel superior y los paneles de la parte inferior

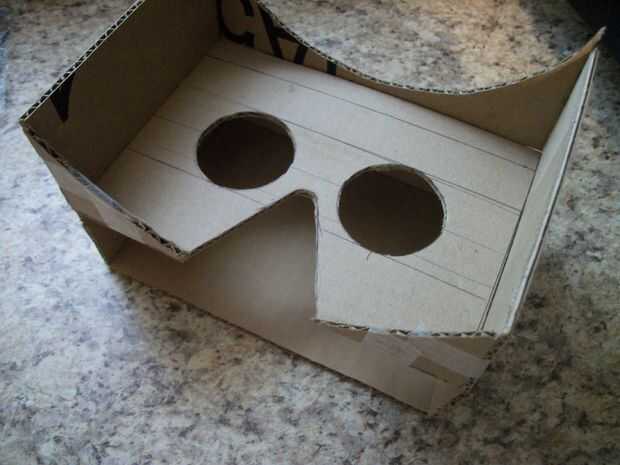

- Luego pegadas todas las piezas adyacentes, resultando en un total de 7 piezas: la parte trasera, los paneles de la parte dos inferior, los dos paneles laterales, el panel superior y el panel frontal del ojo
Con el diseño listo, ahora podemos pasar a cortando los pedazos!
