La mayoría utiliza unidades de Motor y sus usos (2 / 3 paso)

Paso 2: L298 controlador de Motor

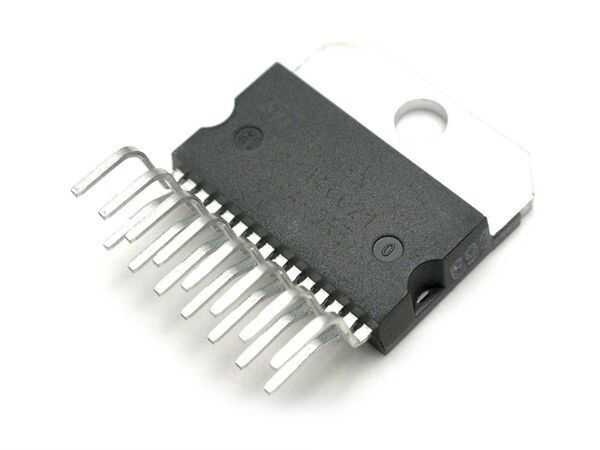

  • L298, estructura de 15 pines es conductor del motor de dos canales
  • Voltaje de funcionamiento es de 5-46v.
  • 2 por el motor, da 3A actual en caso de dificultad.
  • L293 según ideal para situaciones que requieren altas corrientes. También el calor es más durable.

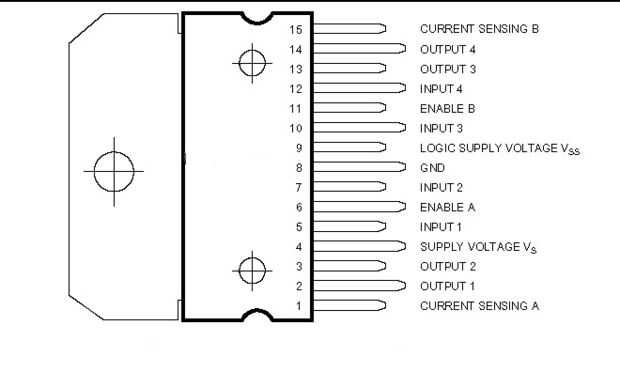

Pines de izquierda a derecha, el camino correcto para mirarte hasta 15 pernos se enumeran:

  • 6. y 11. pines están conectados al microcontrolador para la señal PWM con la rotación del motor de control de velocidad.
  • 2. y de 1 a 3. Motores de corriente continua están conectados a los pines
  • 13 y 14. a los pines 2 y motor de la C.C. conectan.
  • 5. y 7. están conectados a los pines del microcontrolador para controlar la dirección de la rotación de la 1.Asynchronous motor.
  • Pines 10 y 12 están conectados al microcontrolador para el control de la rotación de la 2.dc motor.
  • 100nF condensador conectado entre estos pie con el suelo para reducir la inestabilidad.
  • 8. pin GND
  • 4. pin número debe dar energía apropiada de la característica de los motores de pinidir.motor de energía.
