La máquina de Pinball DIY Star Wars (1 / 5 paso)

Paso 1: Diseño de electrónica

Empecé con la electrónica ya que es una columna vertebral de todas las máquinas de pinball.
Tuve que hacer mucha investigación en internet qué componentes necesito para hacer
marcador, servocontrol, condujo a circuitos de control etc..

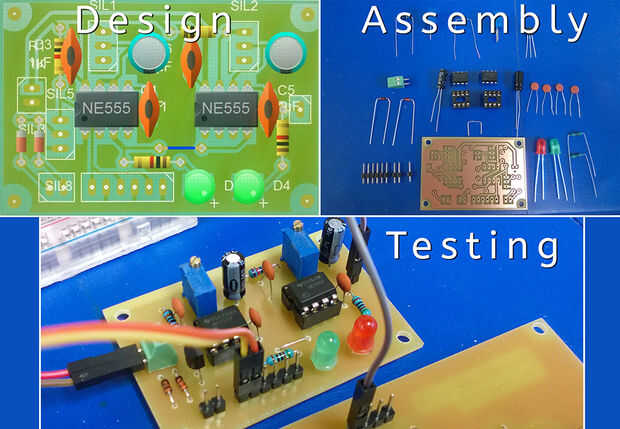

Hice todos los diseños electrónicos con el Asistente de circuito. Es muy fácil de usar
simulador de circuitos que le permite probar sus ideas en equipo. Creo que su objetivo para
las escuelas y otros noobs como yo. He probado también en formato EagleCad pero que fue
demasiado difícil para el principiante.

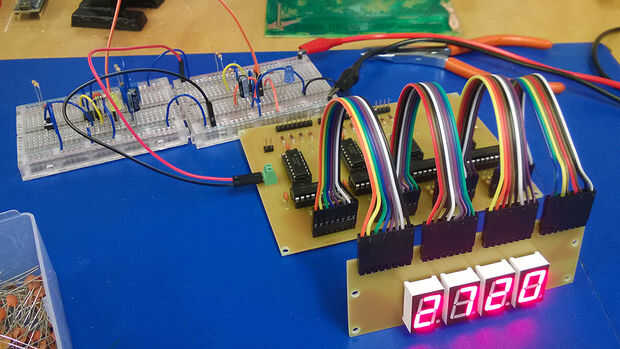

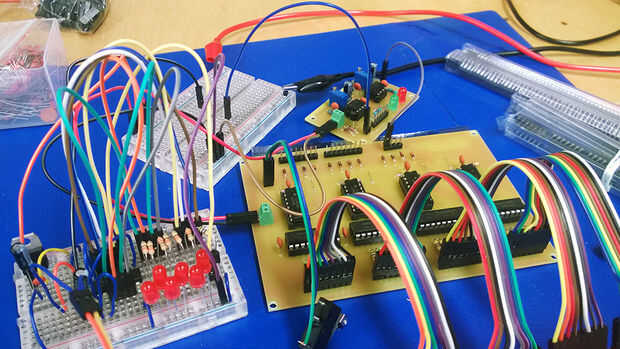

Cuando estaba satisfecho con mis diseños había probado en protoboard.
He hecho versiones simplificadas de los circuitos. Hubo algunos problemas
pero nada de lo que no puede resolverse. Un ejemplo es el rebote del interruptor.

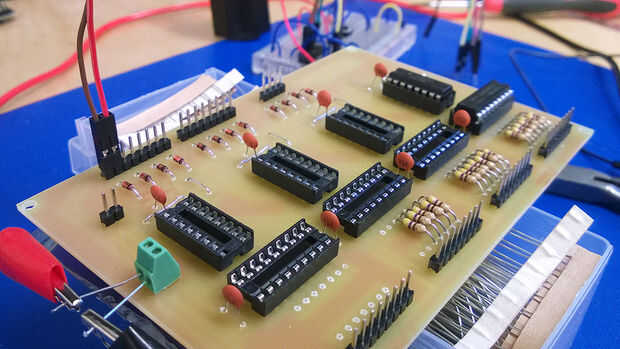

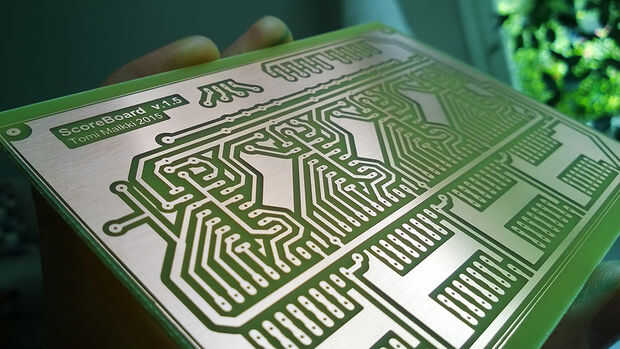

Siguiente paso era hacer PCB. He buscado en internet cómo grabar propios pcb
y muy buenos artículos sobre él. He comprado algunos productos químicos y terminó
hacer caja sencilla exposición. Estaba muy contento con los resultados.
