Paso 2: Construir:

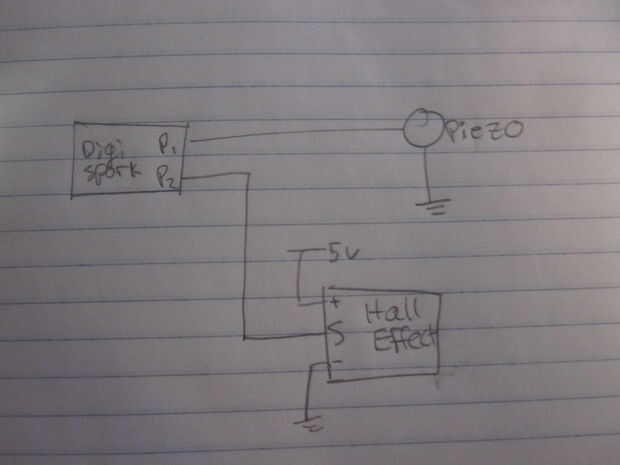

Dependiendo de cómo usted decide colocar la Junta, el dispositivo podría ser completamente diferente a la mía. Seguir el esquema provisto para conectar la Digispark, el sensor y el timbre para el perfboard. Si desea realizar cambios, consulte la refer Digispark.
Pegamento o cinta el imán de neodimio en el borde de la bobina del filamento. La orientación dependerá de cómo se posiciona el sensor de efecto hall en el dispositivo.
Tienes que montar el dispositivo en algún lugar sobre o cerca de la impresora 3D, donde el imán de neodimio viene con rango del sensor de efecto hall de cada rotación.
Para programar el Digispark, tienes que instalar una versión personalizada de la IDE de Arduino. La forma más fácil para mí era descargar el archivo zip de aquí y extraerlo a la carpeta de su elección. Cargar el sketch de Arduino que incluí y enchufe el Digispark después de que el IDE te pide que. El gestor de arranque en el Digispark sólo escucha un programa para los cinco primeros segundos después de recibir el poder.
El bosquejo cuenta el número de veces que el imán de neodimio pasa el sensor de efecto hall. Cuando alcanza un número ligeramente menos que el número promedio de vueltas en el carrete, que el dispositivo hará un zumbido sonido para avisarle. Puede restablecerse con un ciclo de alimentación. Usted tendrá que editar el esbozo que cuenta con el número adecuado de rotaciones. Esto variará ampliamente dependiendo de las dimensiones de la bobina, y el diámetro del filamento utilizar. Actualmente, se encuentra a cinco, por lo que puede probar el dispositivo manualmente, pasando el imán sobre el sensor.
