Paso 3: Construcción de la Junta [2]: instalación de la toma de Arduino
específicamente un 3,3 voltios mini Arduino Pro. Aquí es donde la 24 pines
toma de Wire-wrap viene en. Para algunos la razón, el módulo Arduino Pro cuidadosamente
se conecta a una toma de wire-wrap, pero las patillas son demasiado gordas para regular
zócalo de 24 pines. Afortunadamente, zócalos de wire-wrap son ampliamente disponibles y
no es demasiado caro. Me ha pasado a poner un par alrededor de una 2716
Proyecto de EPROM que estaba trabajando en varias décadas atrás.

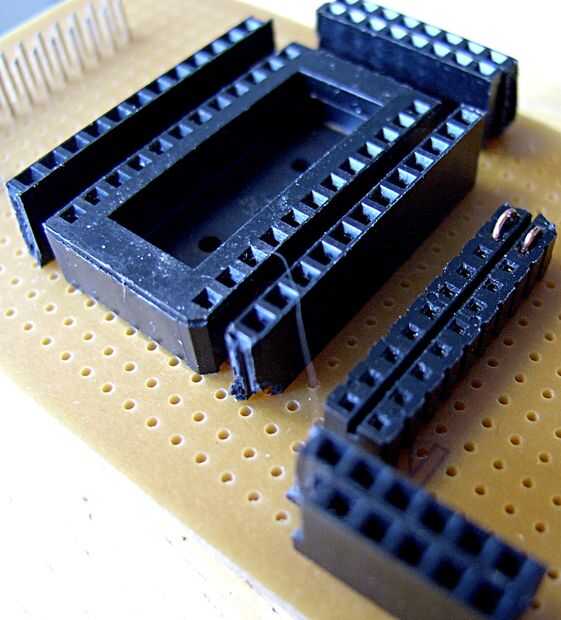

Coloque la toma alrededor de una pulgada hacia abajo desde donde las dos hileras de puestos
palillo para arriba de la cabecera GPIO el perfboard lateral (ver fotos). De la soldadura
la toma de color sobre el tablero. Después de soldar, clip en el que sobresalen
pernos al ras en el lado de cobre-rastro de la Junta. Luego, cortar las filas
de trazas de cobre entre las dos hileras de patillas soldadas en el zócalo,
para que los pernos adyacentes no corto.
De la tira de la hembra de 40 pines, clip de dos tiras de 12 pines.

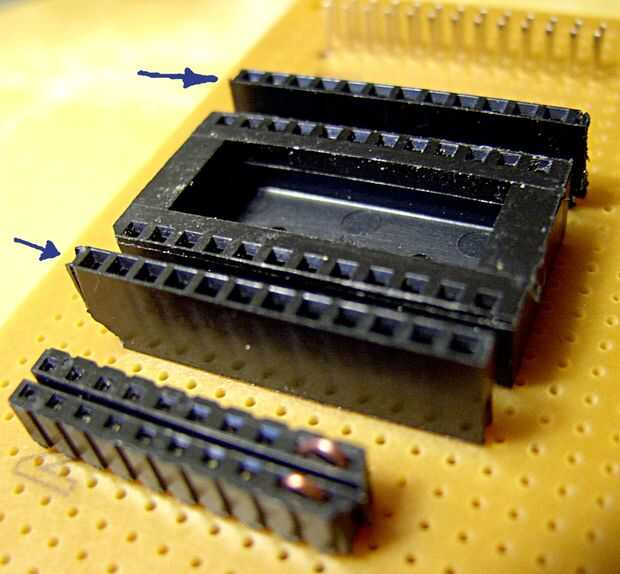

En el lado de perfboard, coloque una tira de la hembra de 12 pines a cada lado
del zócalo del IC. Esto proporcionará puntos de plug-in para los cables de puente a
acceder a los pines de Arduino. Asegure las tiras de encabezado por lo que son verticalmente
posición en relación con la Junta. Ahora, gire el tablero y la soldadura
cada fila.
No hay muescas, como con la tira de macho jefe, así que la recorta de
tiras generalmente saldrá un poco desiguales, pero esto poco importa. El
truco es clip en medio de un orificio y esta voluntad o dejar
un diente metal colgante, o el diente sólo caerá. Desechos una
agujero de la tira cada vez usted clip, pero no sin evitar esto.
Hay un pedazo de cabecera mujer tira sobrado. Clip de 8 pines
tira de él. Tienes que conseguir la segunda tira de 40 pines para
ser capaz de acortar la segunda tira de 8 pines porque uno de los pines siempre obtiene desperdiciado
en el proceso de recorte. Estas dos tiras se conforman un zócalo para un
pantalla monocromo del Nokia 5110 opcional para nuestro proyecto. Serán de las dos filas
corto juntos en el lado de soldaduras, así que los cables de puente pueden ser eléctricamente
conectado a los pines de la pantalla de Nokia. Colocar las tiras, entonces
vuelta a la Junta y les de la soldadura. Por último, cortar filas de trazas de cobre,
para que el Nokia es eléctricamente aislada de todo lo demás.

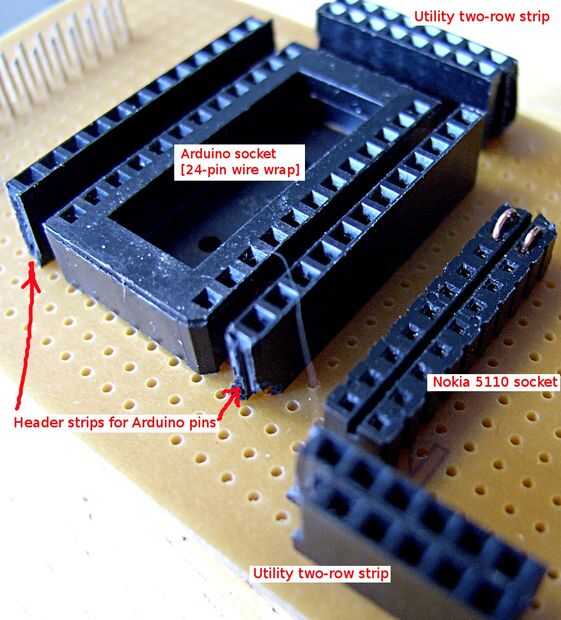

He instalado dos tiras de encaje "utilidad" de doble fila en la periferia de
la Junta Directiva. La instalación y el procedimiento de soldadura es la misma que
para la toma de Nokia. Es el número real de pernos en estas filas de zócalo
arbitraria, pero son útiles para buses de corriente y tierra, entre otros
cosas. Después de soldar, cortar filas apropiadas de rastros de cobre para aislar
Estas tiras eléctricamente del resto de la Junta.
