La frambuesa Pi - conexión Arduino

el Pi es un tablero de computadora poco fino, aunque no casi tan bueno como
el Arduino cuando se trata de capacidades de I/O. Maravillosamente diseñado
Gertboard es un plug-in que claramente supera esta deficiencia
dando el Pi accede a un ATMega328, pero es muy complejo y
solución costosa. Una alternativa sería la interfaz de un Arduino
funciona a 3.3 voltios a la Pi, aunque esto es más fácil decirlo que hacerlo.
¿Pero, no dejaremos que detenernos, nos?

Usted puede comprar una versión comercial preelaborada
algo similar a este proyecto.
Se llama un AlaModey va para algo como $50.
Nuestra versión costará cerca de un tercio de eso para construir.

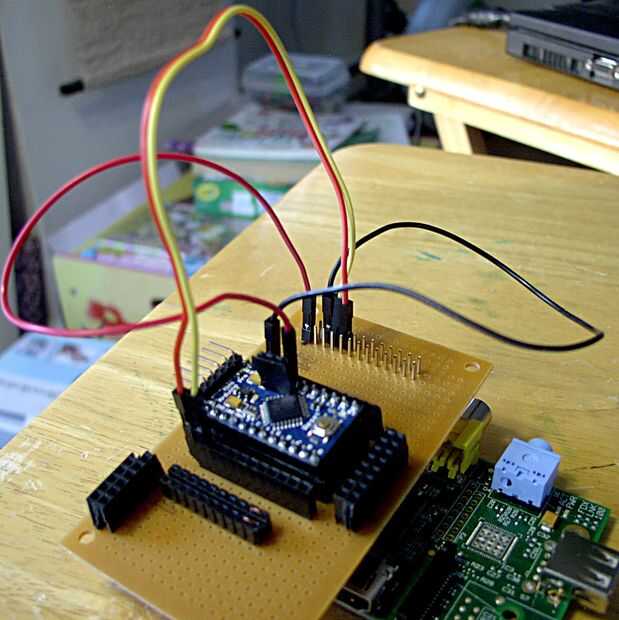

Como primer paso, construimos una placa de Arduino plug-in para el Pi.
Es costumbre llamar tablas de Pi ",placas, pero me disfrutar de y permitir
a nombre de esta placa particular una sudadera. Gracias.

Se utilizará placa perforada genérico para construir nuestro proyecto. Pequeño (3-3/4"
x 2-1/16") juntas se pueden obtener en eBay un poco más de un dólar cada uno.
También es posible utilizar algo parecido a un Radio Shack 276-168 protoboard
($3,49). El componente principal, sin embargo, es un 3,3 voltios Arduino Pro Mini.
Esto le permitirá conectar directamente a los puertos de frambuesa Pi y otros
3,3 voltios dispositivos sin tener que cambiar de nivel.

Un buen número de proyectos Pi implica conexión de sensores y dispositivos
directamente a los pines GPIO. Esto es no una buena idea. Utilizar fichas de buffer,
como el 74HC4050 hexagonal almacenador intermediario, entre los dispositivos y el GPIO.
Esto protege el Pi de sobretensiones, picos de corriente y sus errores.
Mucho mejor para soplar hacia fuera un chip de búfer de ciento cincuenta que un Pi $35.

Este proyecto se conecta directamente a los pines GPIO Rx y Tx .
Sin embargo, nos estamos conectando a un dispositivo de 3,3 voltios, que limita el riesgo.
Aún así, un chip de búfer no sería algo malo.

Este es un proyecto medianamente complejo y principiantes no necesitan aplicarse.
Requiere habilidad en soldadura y en el uso de herramientas de mano. Experiencia
con una continuidad tester y una mano firme con una lámina de cuchillo son también
útil.

¿Estás listo? Bien, entonces, vamos a seguir con él!
