La doma de la tensión de disparo alto de Vivitar 283 (3 / 5 paso)

Paso 3: Los cables para cortar

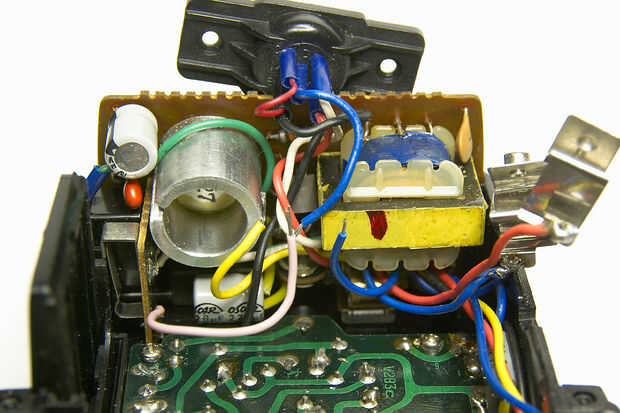

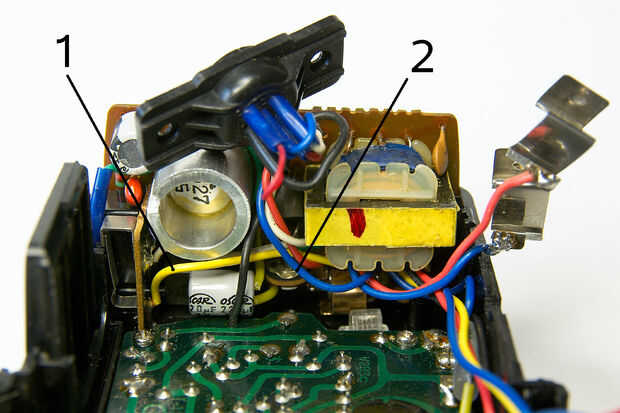

Del voltaje del circuito de disparo está dirigido por el cable amarillo (#1) a la toma para el cable de PC Vivitar, del lado del flash. Será unsoldered desde el zócalo.

El cable azul (#2) es el polo negativo, "común", hacia el contacto del centro de la toma de control remoto. A cortar y después eléctricamente conectar los dos extremos juntos otra vez

La longitud restante (Foto 2) del cable de la toma de distancia no es suficiente para nosotros, que cuando vuelva a montar el flash, para volver cómodamente a los dos tornillos de la toma de. Tendremos a 3cm de alambre, aislado con un pedazo de envoltura retráctil de calor de la soldadura.

En el otro lado, vamos a añadir un nuevo cable, el color de rosa uno de la segunda foto.
