Paso 8: epílogo
El título de este instructable es la belleza es solamente piel profundamente - paquete su proyecto como un profesional, lo que implica que puede rellenar su proyecto de Patito feo en alojamiento adecuado para una imagen profesional. Y puede, según lo evidenciado por las diapositivas anteriores.
Pero, ¿realmente quieres dejar de esa manera? No. Por un lado, cableado punto a punto (también conocido como "las ratas anidan") es bastante frágil. Es fácil de romper un alambre y muy difícil de solucionar. Para mí, parte del desafío es conseguir mi idea original de un concepto a un producto terminado, algo estaría orgulloso "saque la parte superior" y presumir.
Para hacer este derecho que necesitaba una placa de circuito. Por suerte hay un montón de opciones y un montón de ayuda en la web para guiarte a través del proceso. Elegí trabajar con Eagle de CadSoft porque su demo es gratis y hay un montón de bibliotecas parte de ella. Tiene una curva de aprendizaje algo empinada pero una vez que entienda usted tendrá un montón de diversión colocando las piezas, moverlas y ripeo hasta rastros. También ha integrado captura esquemática por lo que es fácil de documentar su diseño.
Una vez que tengas tu tablero diseñado hay un montón de casas de Consejo que atienden a estudiantes y aficionados. Decidí ir con la opción Avanzada de circuitos "Bare Bones" porque los consejos son baratos y es fácil upgrade a una tabla "real" con pantalla de seda y máscaras de soldadura si es necesario.

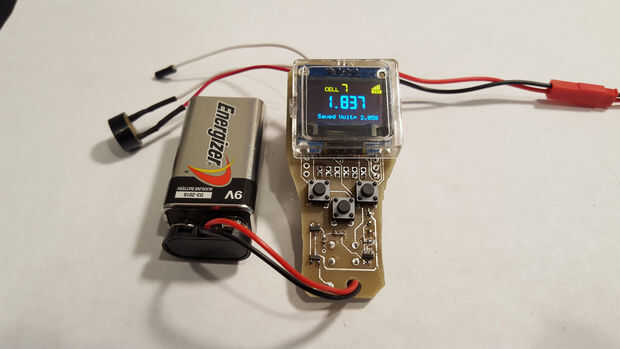

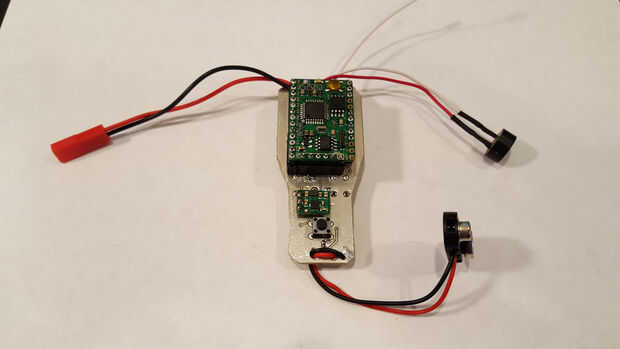

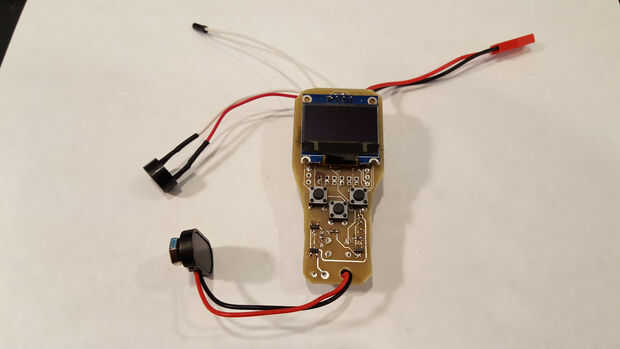

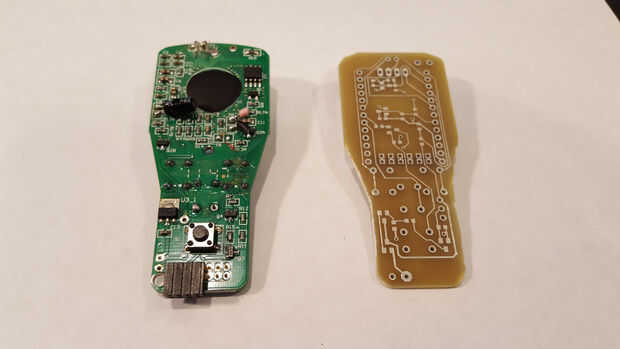

Las fotos en esta presentación el nuevo tablero pelado junto al tablero de IR original, seguido por fotos del voltímetro terminado listo para ser instalados en la vivienda de IR.
Me esperanza este instructable te inspira a tomar tu idea de la placa hasta un producto final, incluso si eres el único usuario de tu creación. Aprenderás habilidades valiosas a lo largo de la manera en que podrás aplicar a tu próxima inspiración.
¿Entonces, es belleza solamente piel profunda? Sí, puede ser, pero no tiene que ser!
