Paso 5: Juntándolo

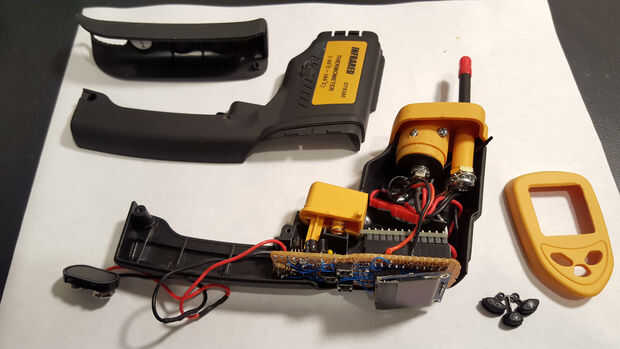

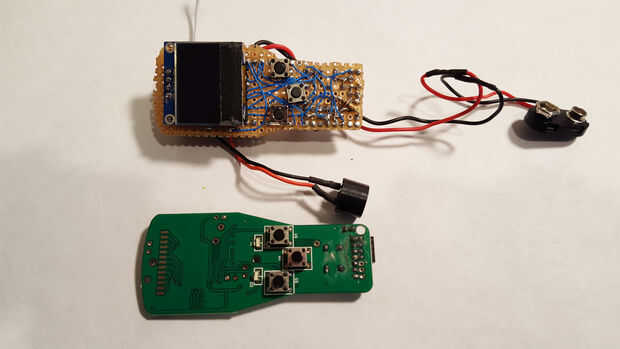

Estas fotos muestran cómo se ensambla el proyecto. Las dos primeras fotos aparece atado con alambre perf board junto al tablero original de referencia. Como he dicho antes, usted necesita para que coincida con el tamaño y ubicación de la pantalla y los botones, si usted espera para que quepa su vivienda.

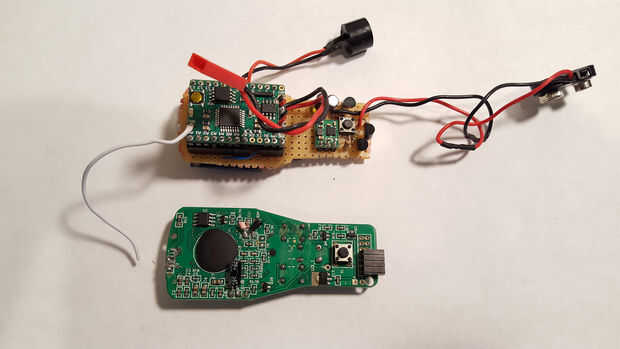

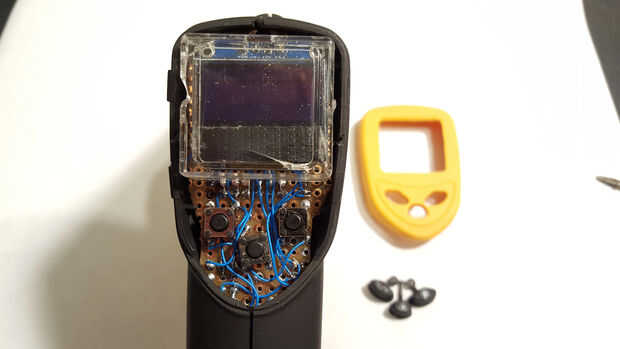

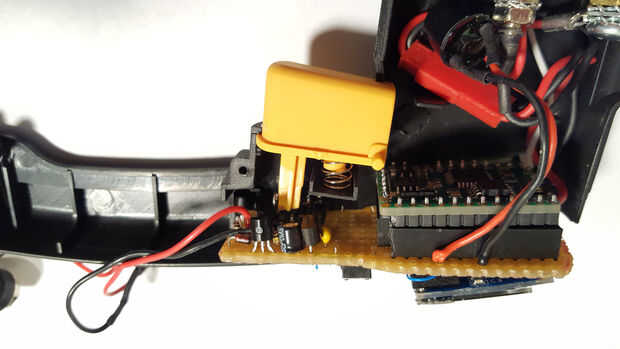

Mi diseño acabó siendo una configuración apilada de cuatro a bordo. Solía cableado punto a punto sobre el prototipo funcionando llegar y resuenan los bichos. El Anarduino es el radio de RFM69-HW915 se fija a la parte inferior de la Junta de perf. El "pegamento electrónica" y entrada acondicionado se realizan en la Junta de perf y la pantalla OLED se adhiere a la parte superior de dicha junta. He utilizado un convertidor DC/DC de Pololu para tomar el voltaje de la batería de 9 voltios a 5 voltios para la Anarduio que proporciona 3,3 voltios para la OLED.

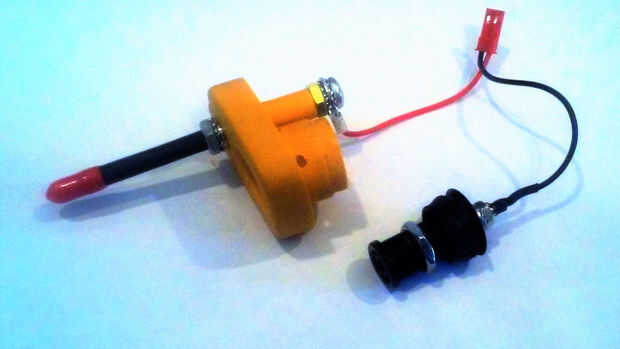

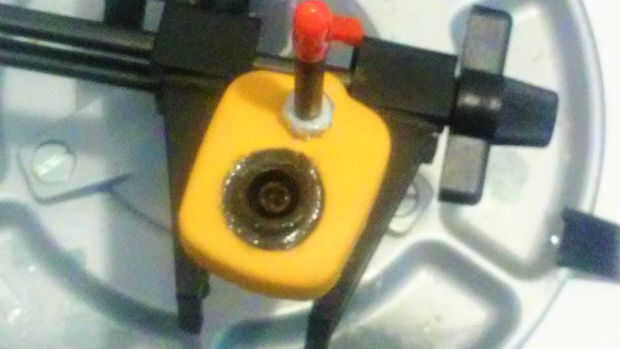

Mencioné anteriormente que la seguridad es una consideración principal en este diseño. El detalle de las sondas de tensión merece un debate. (+) Sonda fue construida de un tornillo de máquina 3 pulgadas #12. Fue empernado en el puerto donde estaba montado el láser en el termómetro infrarrojo. El árbol estaba cubierto de encogimiento de calor y un protector de punta roja fue utilizado para cubrir la punta cuando no esté en uso. La tuerca expuesta en la base de la sonda se cubrirá con sellante de goma. Sería necesario un esfuerzo de romper la punta de prueba de la placa de montaje. La sonda (-) se conecta a un enchufe de plátano de seguridad (blindado), similares a los utilizados en todos los multímetros de hoy. Cabe muy bien en el agujero que utiliza para el detector de temperatura IR. Esto me permite usar una sonda estándar de multímetro con la chaqueta de la seguridad (es decir, ningún metal expuesto en el enchufe). Esto protege al operador en caso de que la sonda negativa tira fuera de la toma mientras trabaja alrededor de la batería. El gato me permite utilizar fácilmente un largo cable (-) o una pinza de cocodrilo si estoy midiendo voltajes referenciados a una tierra común.
