Paso 4: Franklin - alambre muscular + prototipo de pelo
Materiales:
pelotita de ping pong
alambre (para cabello)
Alambre de Flexinol 0,006" músculo
hilo de nylon
alambre de cobre
vaso de plástico
restos de madera
Herramientas:
taladro
pinzas
pegamento caliente
tijeras
fuente de alimentación
cinta
Pasos:

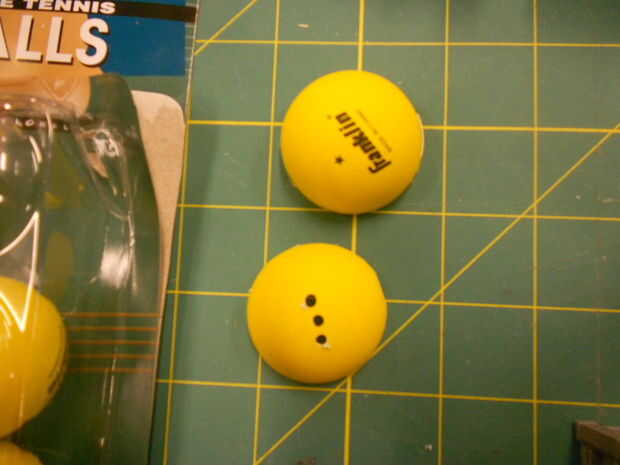

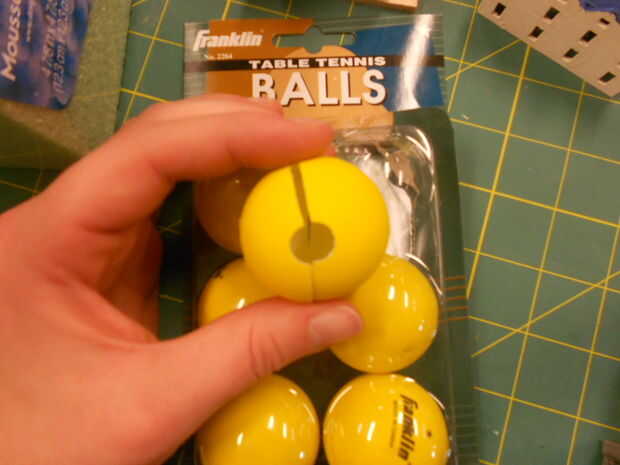

Perfore dos agujeros de unos 3mm una de otra en un lado de la pelotita de ping pong. (Curiosamente, las pelotas de ping pong que pasamos a comprar eran la marca de Franklin. Cómo guarnición.) También Perfore un agujero grande en la parte inferior de la bola. Corte la pelotita de ping pong en medio, asegurándose que los orificios estén alineados horizontalmente en el centro del hemisferio.

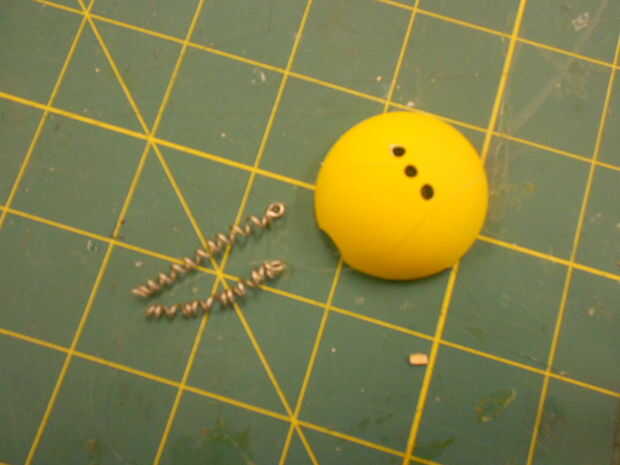

Crear dos mechones de pelo por hacer un pequeño lazo en el extremo de piezas de 2 pulgadas de alambre aislado. Atar un pedazo de nylon en un lazo de alambre y cuerdas a través de un agujero. El extremo libre por el otro agujero del lazo y bloquear el otro pelo de alambre. Asegúrese de que el lazo de hilo de nylon es más corto que la Copa.
La idea de esta configuración es a cadena el alambre muscular a través del lazo de nylon y que causará los pelos a levante. Ver el vídeo a continuación para una descripción visual.

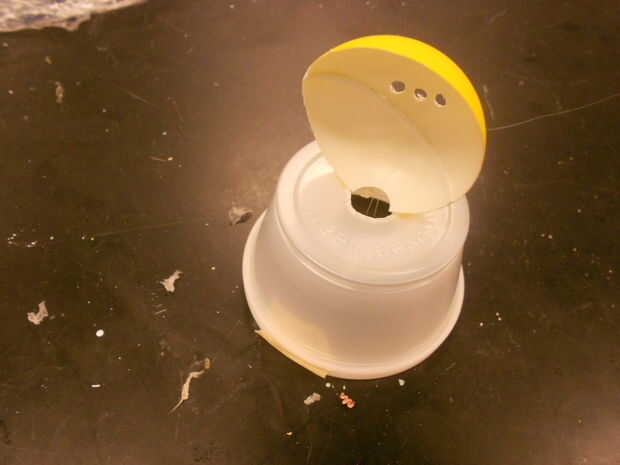

Corte un agujero en la parte inferior de la taza de plástico. Pegamento caliente del hemisferio en el borde del agujero para que la mitad de la ping pong ball se asegura sobre la base de la Copa volcada. Los agujeros deben ser paralelos a la mesa.
Tomar la pieza de madera de desecho y colocar la taza sobre ella. Marque 2 pares de agujeros (total de 4 agujeros) en la madera a las afueras de lados opuestos de la Copa. Esto es el alambre de cobre un lugar para celebrar el Flexinol hacia abajo firmemente. Desde que el Flexinol no soldadura directamente, tienes usar alambre de cobre para asegurar el alambre muscular.

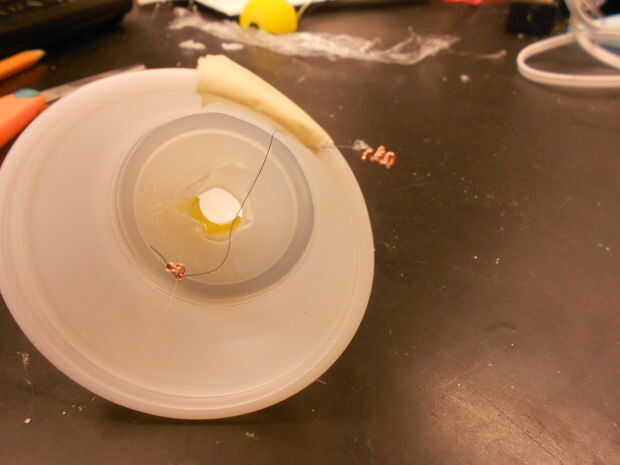

Salir su Flexinol y cuerdas a través del lazo de nylon dentro de la taza. Sujete un extremo del Flexinol fuera de la taza en la base cerca del par de agujeros que ha perforado y ajustar el otro extremo del alambre muscular por lo que sale por debajo de la Copa por el par de orificios en el otro lado. Corte el Flexinol de tamaño para que sea más largo que el par de agujeros de unos 3mm.
Crear un engarzado en el alambre de cobre para cada extremo. En la versión original del prototipo, hemos doblado los extremos con alambre de cobre y al Flexinol de la madera con alambre regular, pero simplificar te puede simplemente conectar el alambre de cobre directamente a la Junta. Cuando los extremos de la encrespadura, mantenga la coppe alambre largo e hilo por los agujeros en el tablero. Tuerza los extremos en la parte inferior de la Junta para mantener el alambre en su lugar.
Para asegurar la Copa a la madera puede utilizar cinta adhesiva o pegamento caliente.
Ahora puede probar su prototipo de pelo. Asegúrese de que seguir las especificaciones de su voltaje de alambre Flexinol específico para que no se queme el alambre muscular. Un práctico gráfico puede encontrarse aquí: http://www.robotshop.com/PDF/flexinol-technical-data.pdf
Sus coppe extremos del gancho hasta la fuente de poder y probar tu pelo moviendo!
