¿La aventura de la electricidad: un diorama interactivo luz (11 / 15 paso)

Paso 11: París - edificios y construcciones

Herramientas:
-Caliente el pegamento y pegamento de pistola
-Láser de corte
-Alambre de corte y pelacables
-Soldadura
-Impresora 3D

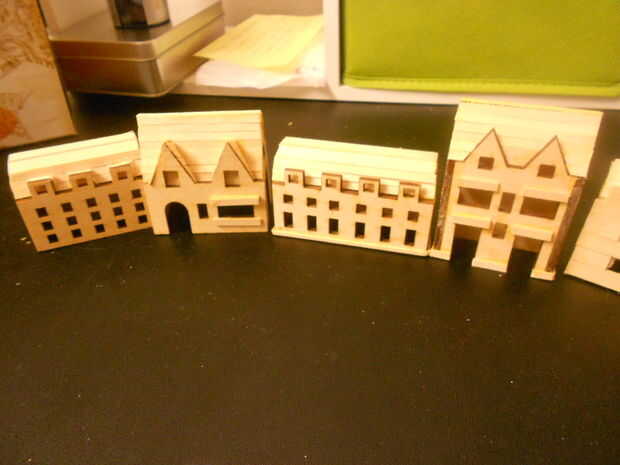

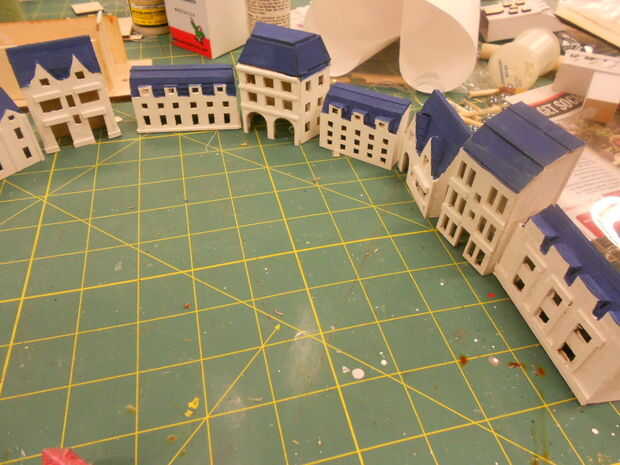

[1] edificios

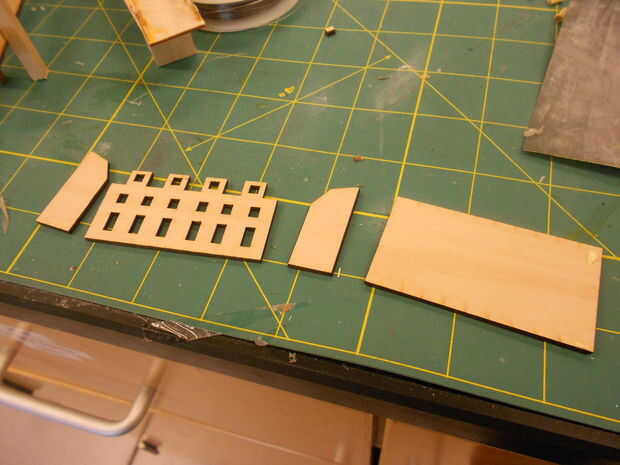

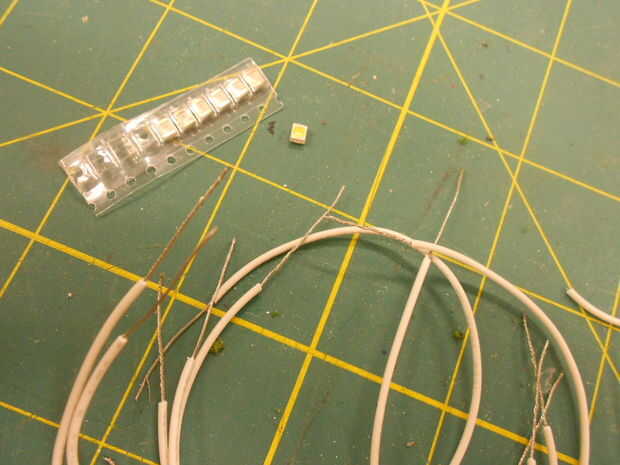

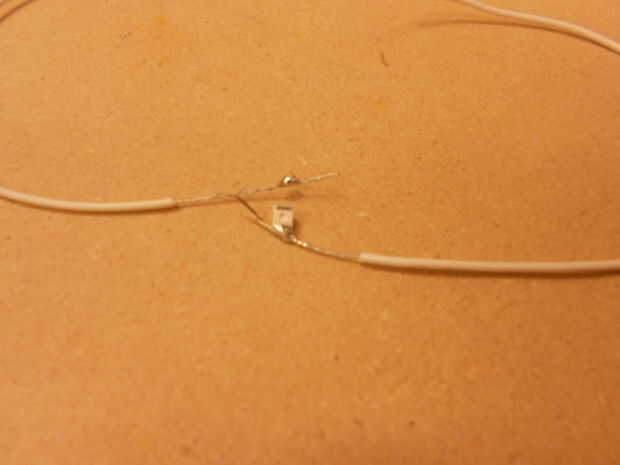

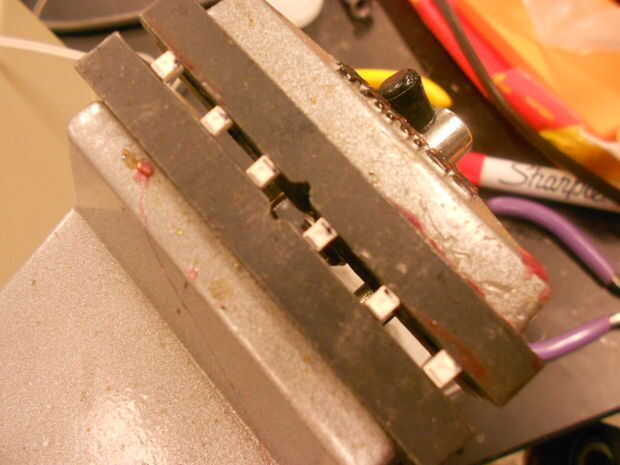

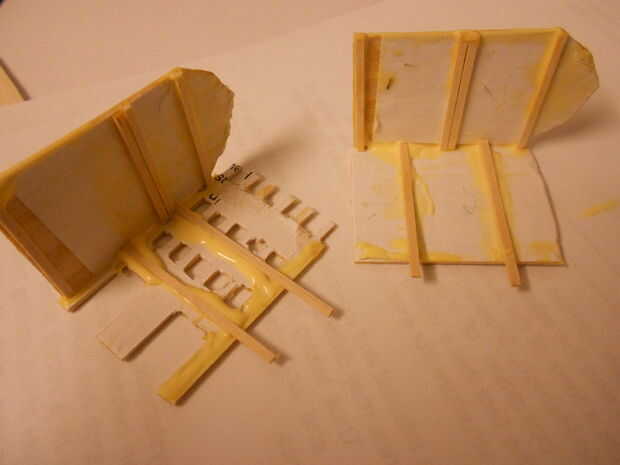

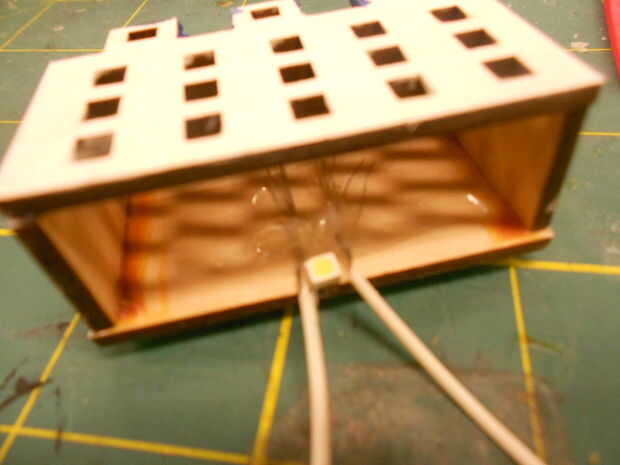

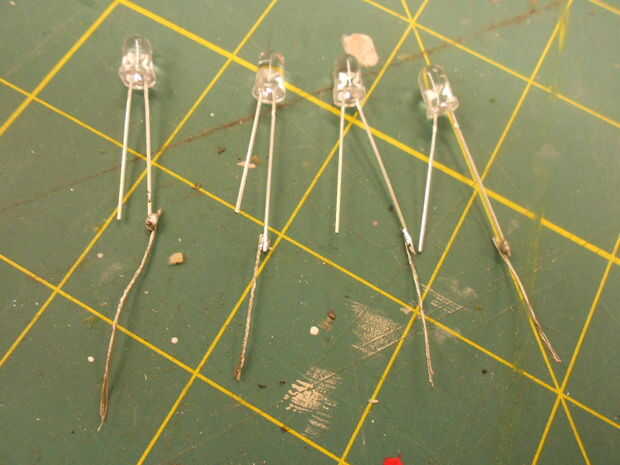

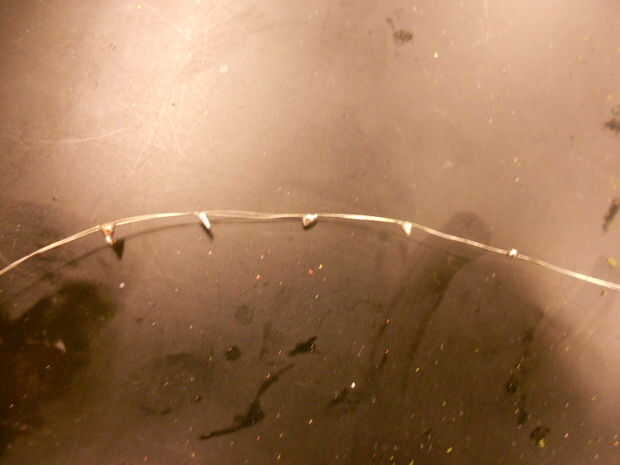

Hay muchas maneras posibles de hacer edificios con forma en París. Cortamos madera baja con cortador laser, adjunto palo piso de madera para pared y techos, utiliza eléctrico vieron hacer un arco en forma de puerta. Para poner LEDs dentro de los edificios y que los usuarios puedan ver las luces, lo hace windows. También, usted puede 3D imprimir algunos de ellos, cambiar el tamaño a un tamaño razonable. Atamos tres tipos de plantillas para corte por láser. Atamos tres tipos diferentes de archivo .ai de recorte sino, ser creativo para hacer sus propia hermosos edificios de París! Soldar los cables a los pequeños LEDs de SMT y luego ponerlas dentro de los edificios para dejar las luces salen por las ventanas. Debe hacer los cables suficientemente largos porque tienes que conectar todos los LEDs en una línea para ir a Arduino.

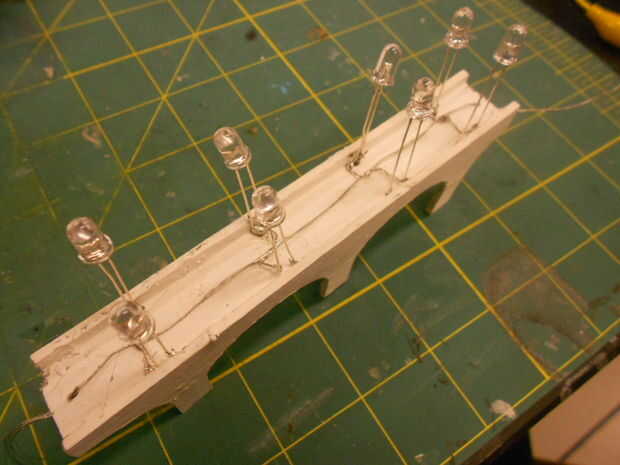

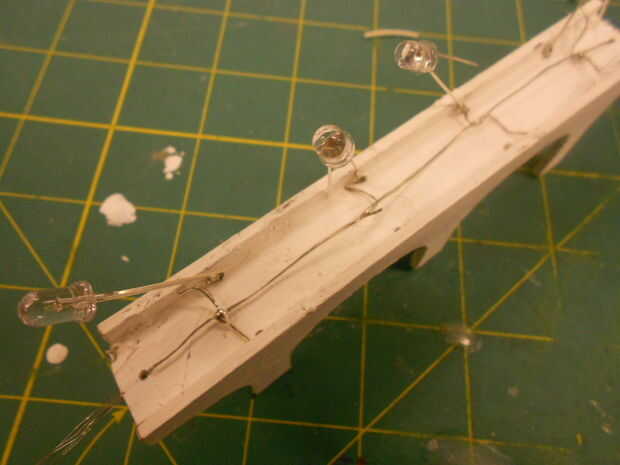

[2] puentes

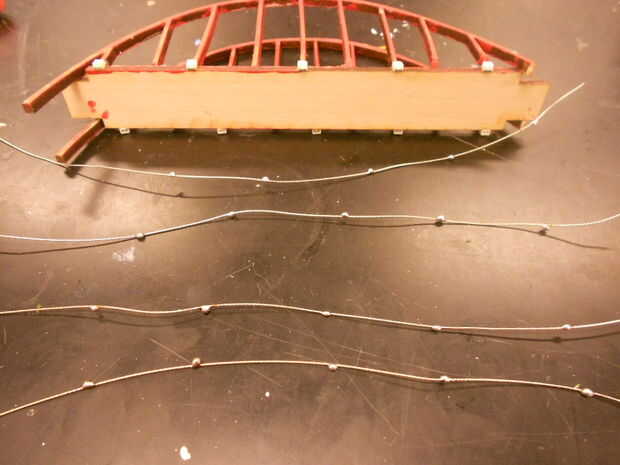

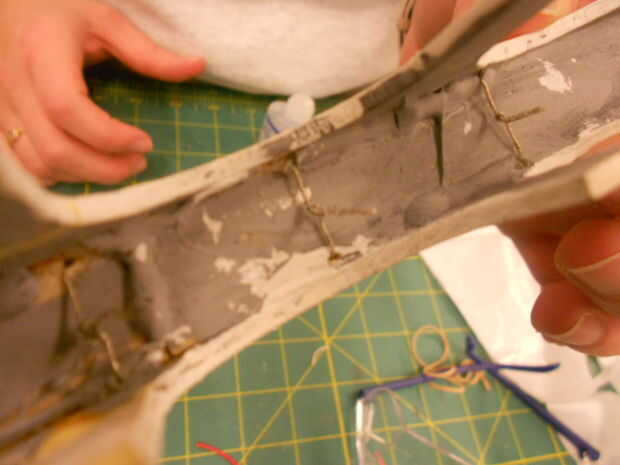

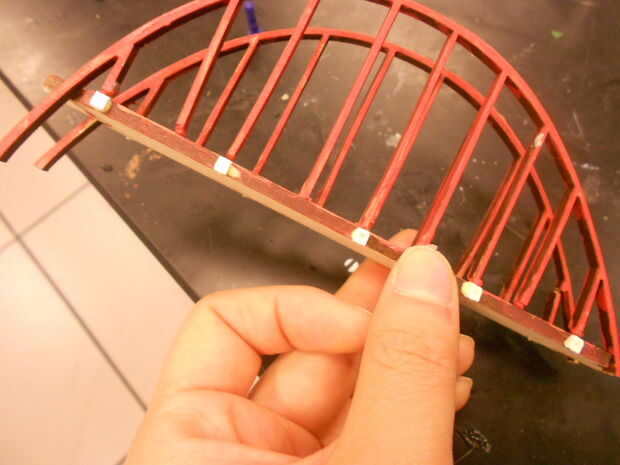

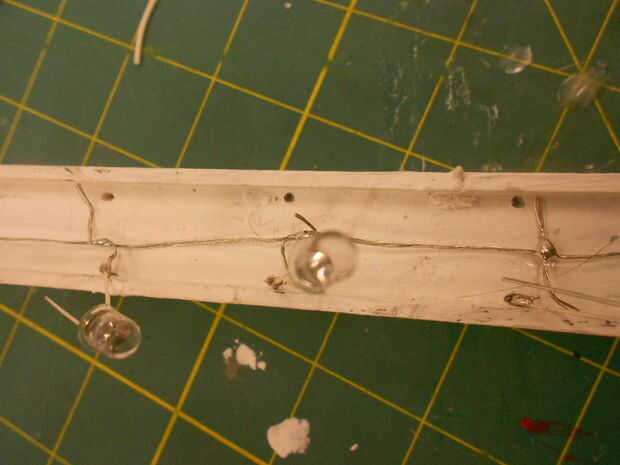

Hicimos cuatro tipos diferentes de puentes. Atamos las plantillas de dos novias de estilo de arco para corte por láser. Para hacer el puente de estilo la puerta, cortar la madera bajo para la parte inferior 1 pulgada por 5.5inches y dos .5inch por 5.5inches para guardia. Cortar un taco de madera cuadrado, para hacer cuatro columnas 3inched, dos 1.5inched. Aquí es una tarea más exigente y quisquillosa que hacer, para hacer el viejo puente de madera envejecida. conectar dos finos, madera plana pegue horizontalmente e instale un pequeño 12.5 pulgadas una pantalla vertical entre la parte inferior del puente y la parte superior.

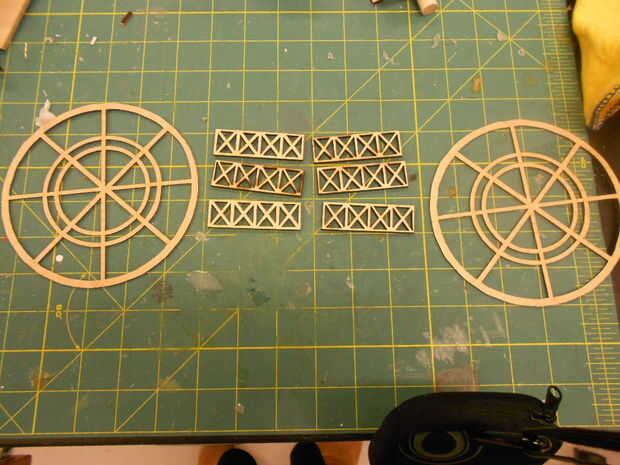

[3] Ferrys rueda

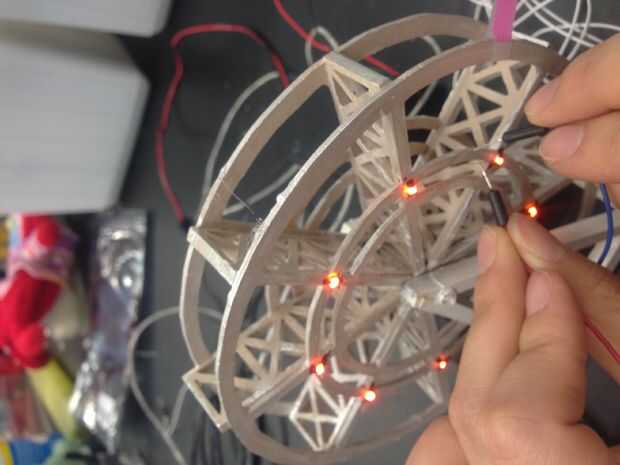

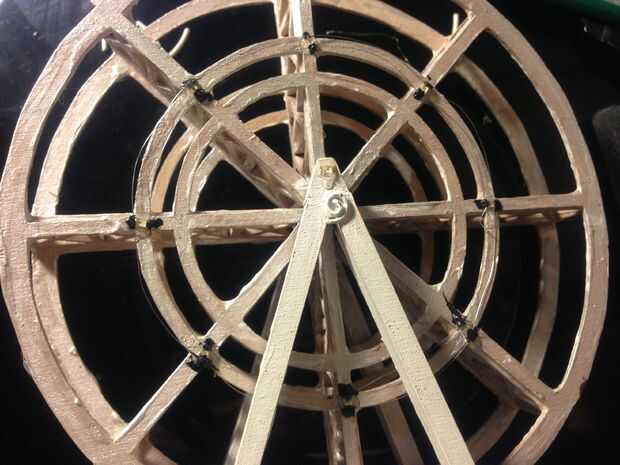

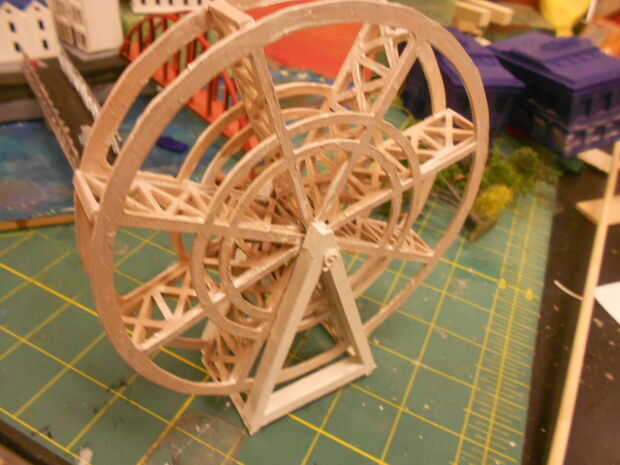

Señaló a la plantilla de una rueda ferrys con google sketchup, exportado como archivo .png 2D, importada a Adobe illustrator y cortar con un cortador láser. Adjunta archivo .ai. Antes de la fabricación de componentes, hacer un todo en el centro de la rueda dejó un alambre para pasar a través de él. Si se conecta la base del triángulo, la rueda gira realmente. Poner LEDs pequeños sobre la rueda y conecte los cables, palillo con pintura conductora. Por último, la rueda ferrys está preparada para conectarse a Arduino.

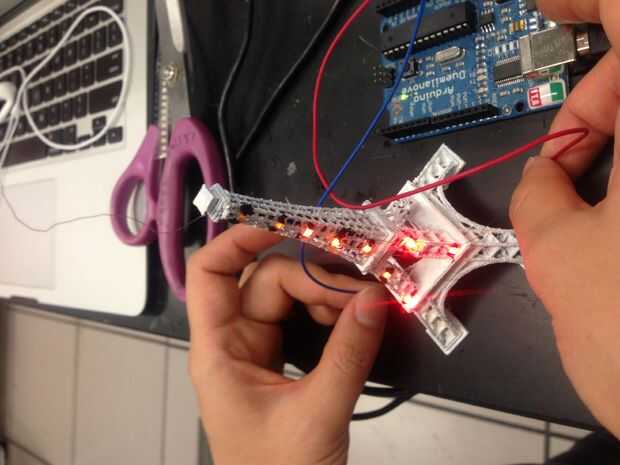

[4] Torre Eiffel

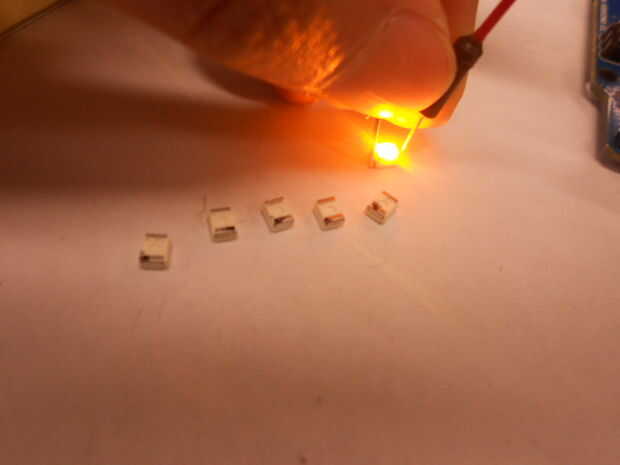

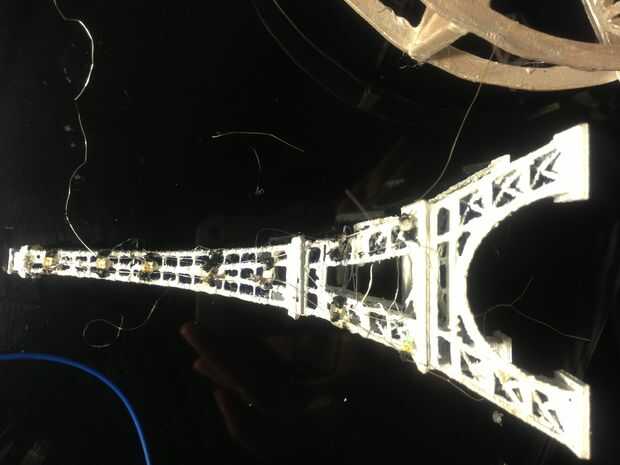

Nos 3D impresos la Torre Eiffel y había pintado con pintura blanca. Poner pequeños SMT LED ' s rojos sobre la superficie de la Torre Eiffel y conecte los cables. Porque el LED es muy pequeño, que necesita mirar hacia fuera que los cables no fije unos a otros. De lo contrario, creará un corto.

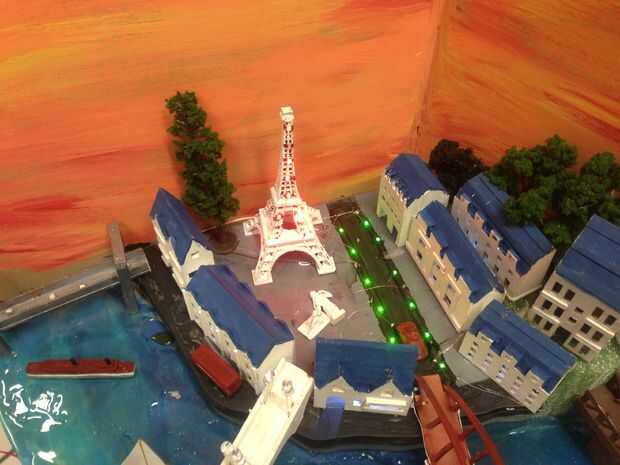

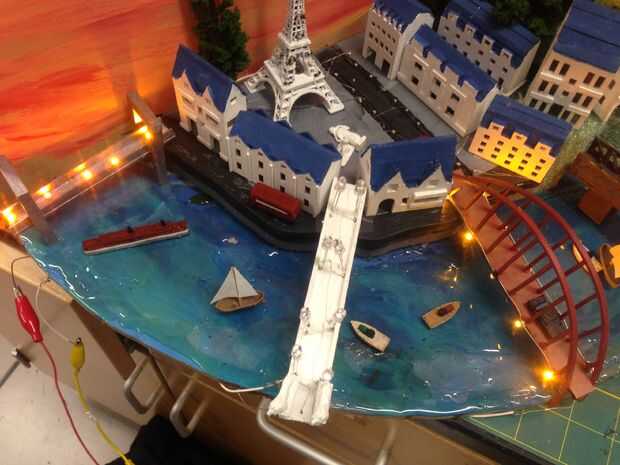

Coloque todos los componentes sustanciales según la referencia de La seine y conectar cada uno de los LEDs. uno es para todos los edificios, farolas y la Torre Eiffel. Línea dos para todos los puentes. Línea de tres para la rueda ferrys.
