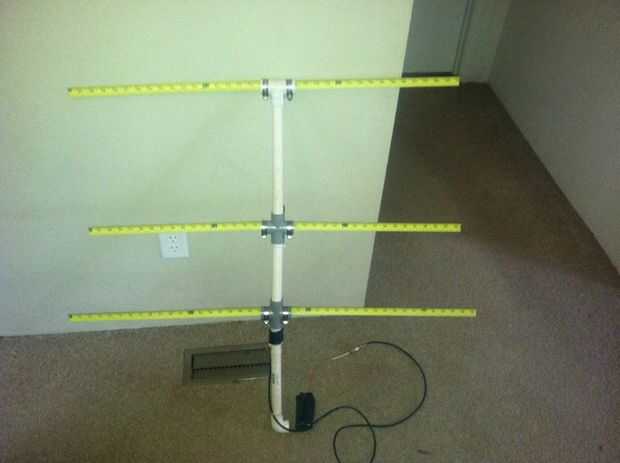

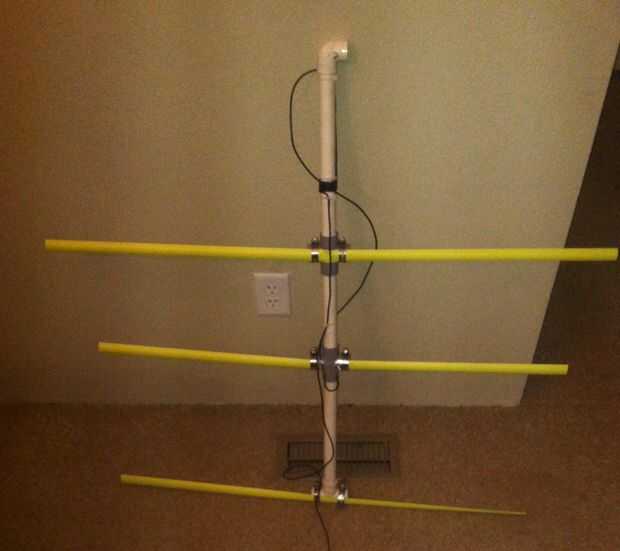

Este proyecto es inusual, por lo que es algo que sin duda captará la atención de alguien, especialmente un niño. Es una antena construida de tubo de PVC, una cinta métrica y un puñado de abrazaderas de manguera.
Esta antena está diseñada para operaciones de dos metros, que, para un operador novato de jamón, es una de las bandas disponibles bajo la licencia de técnico en los Estados Unidos. Además es fácil de construir y da una gran oportunidad para enseñar a varios temas con un enfoque práctico.
Descargo de responsabilidad: Este proyecto no es nuevo; ni siquiera es mi idea o diseño. Usé el diseño de Joe Leggios (WB2HOL). Los planes a su antena están aquí.
Proyecto fondo
Mi sobrino recientemente expresó interés en obtener su licencia de radioaficionado clase técnico. Mientras que algunas personas de último minuto en la licencia de nivel técnico de radio aficionado como "ridículamente simple" (incluyendo una personalidad de radio de talk conservador bien conocido) no es tan fácil para un ocho años. Requiere comprensión de conceptos que todavía tienen todavía que cubrir en la escuela. Temas como Álgebra básica y los principios de la electricidad.
Cuando me puse a buscar un proyecto, que buscaba algo inusual que se capta su atención pero algo que era fácil, rápida y requiere pocas herramientas o habilidades. Y quería que sea barato. Hay un total de $20 en materiales en esta antena, asumiendo que todo se adquiere específicamente para este proyecto y no compactarse o salvar piezas.
Los fundamentos de las antenas es el Área he ido encontrando difícil enseñar a mi sobrino. Sobre todo porque me niego a "enseñar la prueba". Quiero comprender el material, no sólo superar una prueba. Y he encontrado que he tenido que enseñarle Álgebra básica en el proceso.
Este proyecto fue perfecto ya que pude la escala hacia arriba o hacia abajo como una lección en un número de maneras. Es decir que pueden usar los planes para construir una antena perfectamente realizable, o puede utilizar la fórmula para una antena Yagi para modificar el diseño. En mi caso, mi sobrino y utilizan los planes de WB2HOL, pero hemos trabajado a través de las matemáticas con la longitud del elemento.
Y, al final, hemos construido algo utilizable para cuando él gana su licencia de la clase de técnico.

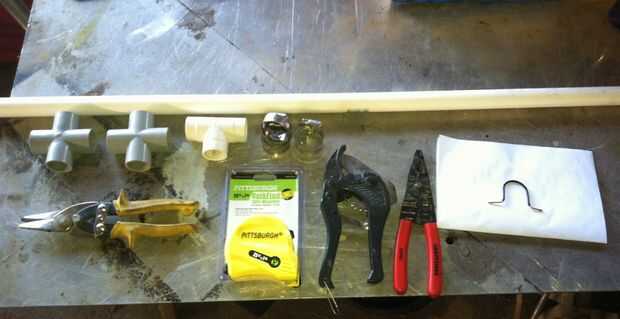

Lista de materiales
3/4" schedule 40 tubo de PVC - al menos 25"
almejas de 6 manguera lo suficientemente grandes como para caber alrededor de la tubería de PVC
1 3/4" PVC tee
Cruces de 2 3/4" PVC
8' RG-58 cable con un conector a un lado. Soldado un BNC hembra a la mía.
cable de 5". Yo 18 cable de cobre sólido calibre, pero me han dicho que lo funciona.
Base de resina de la soldadura
Cinta de medir con cinta de 1" de ancho
Pegamento del PVC
Herramientas necesarias
Soldadura de hierro
Cinta métrica
Cortadores de tubería
Desaislador alambres
Cizallas o tijeras
Papel de lija
Medidor de ROE
Destornillador o una llave para apretar las abrazaderas de manguera
