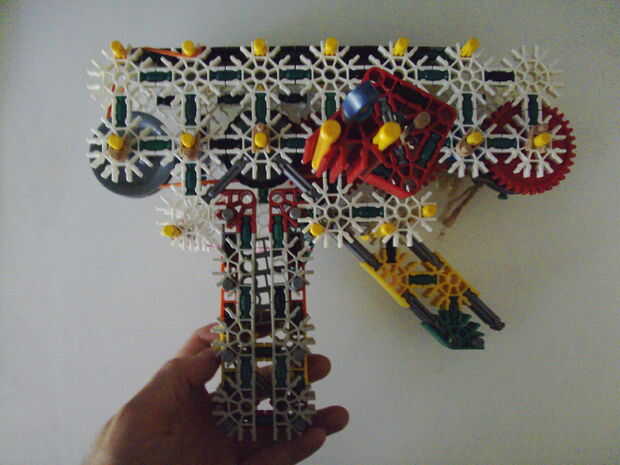

KVG MG 3252 prototipo (actualizado 31/05/2011)

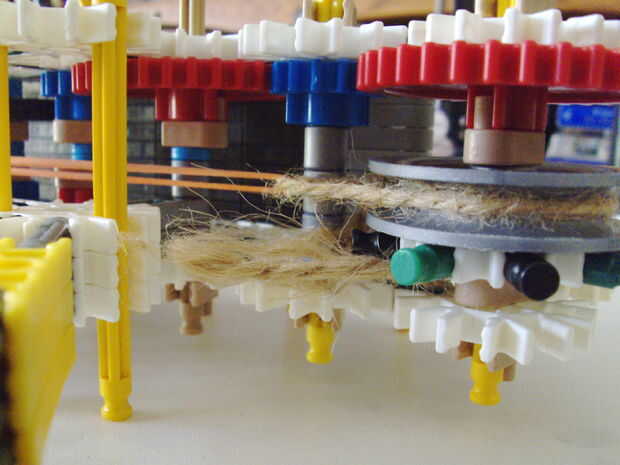

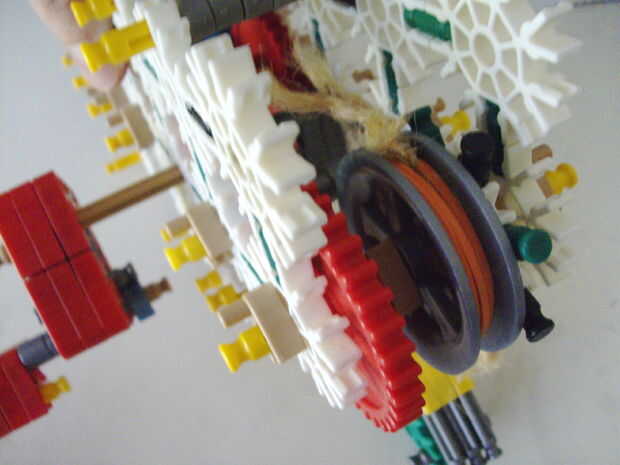

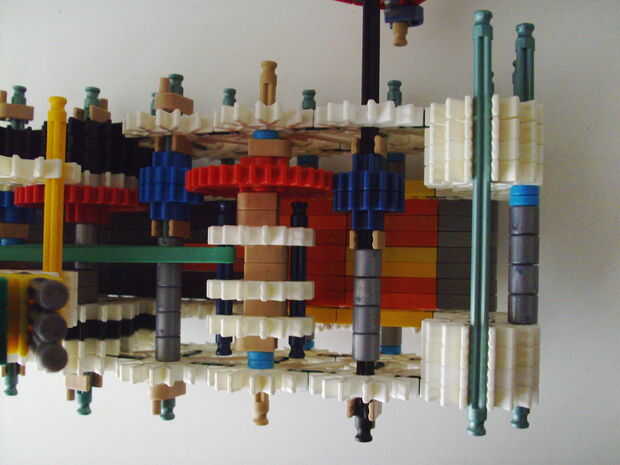

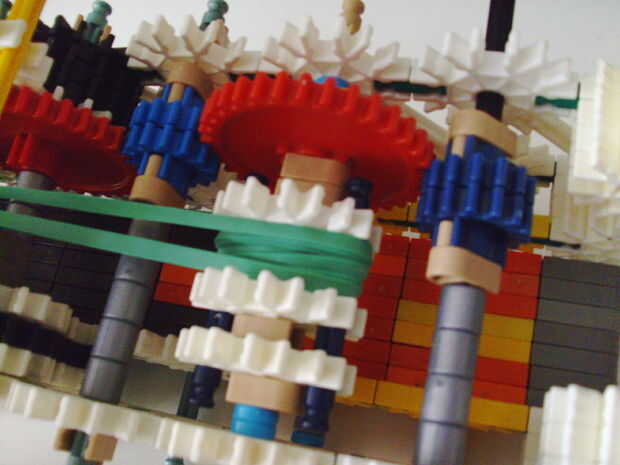

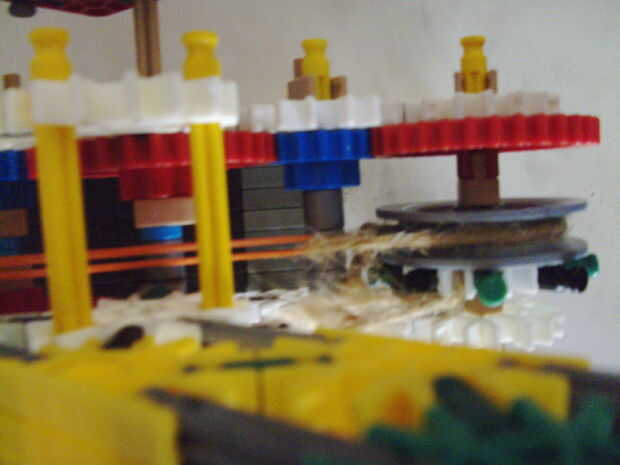

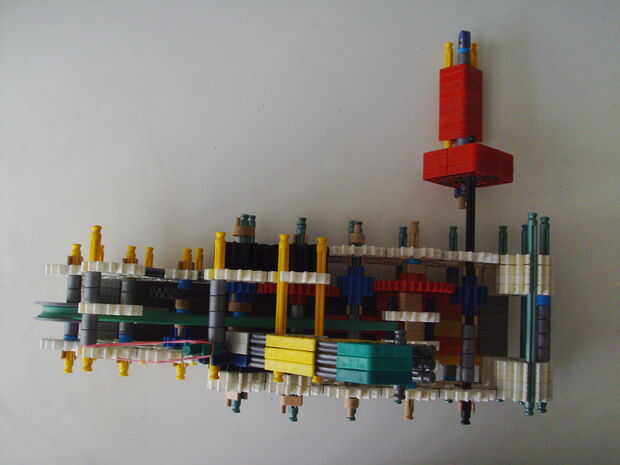

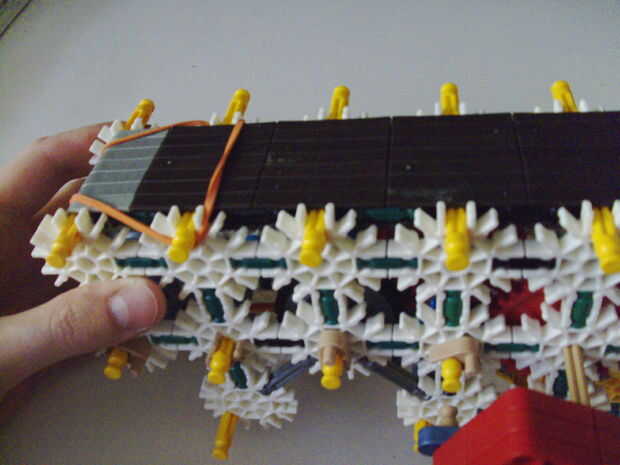

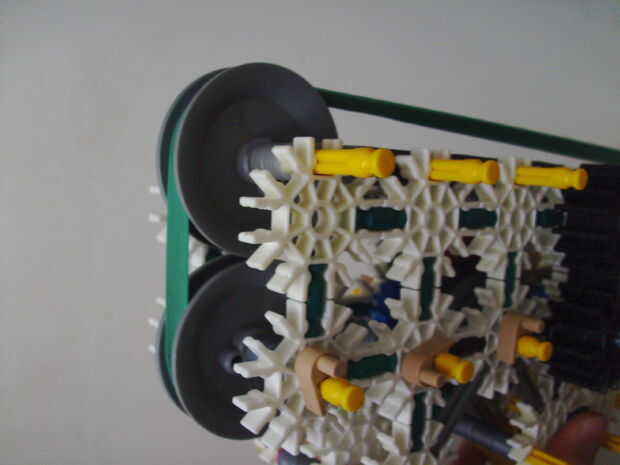

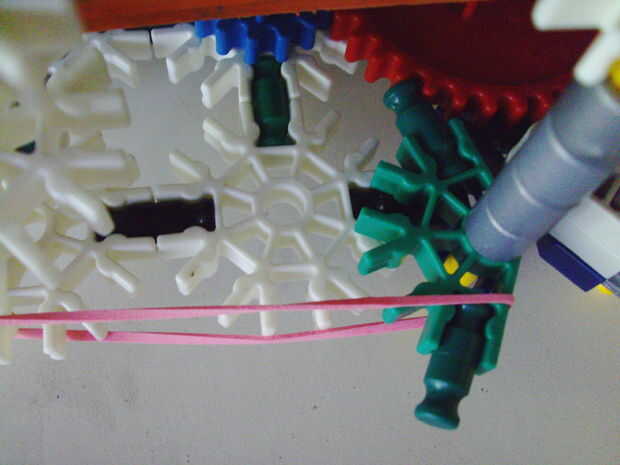

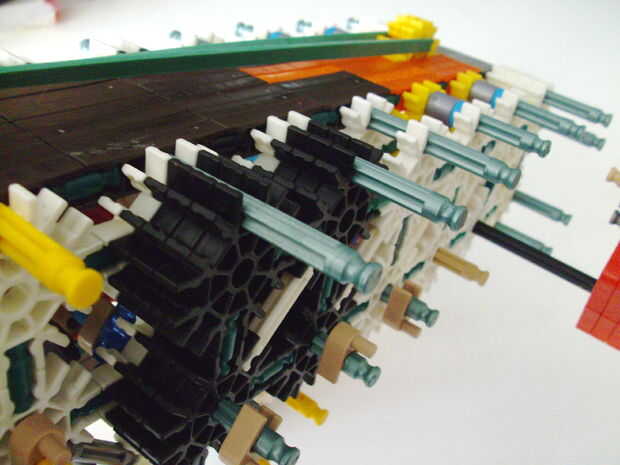

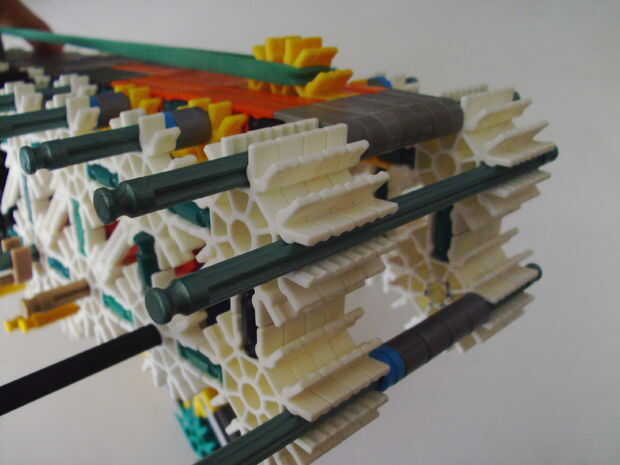

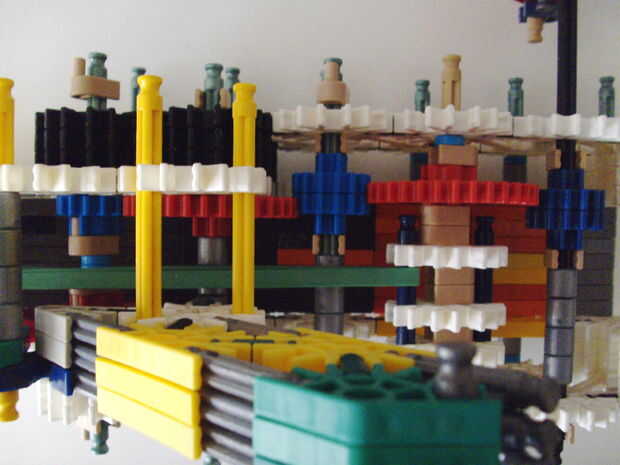

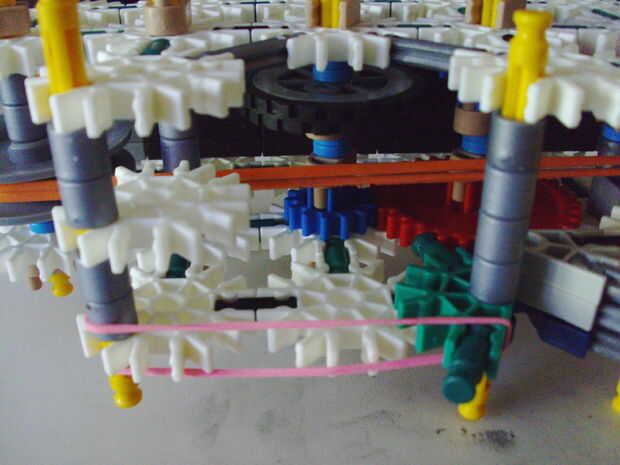

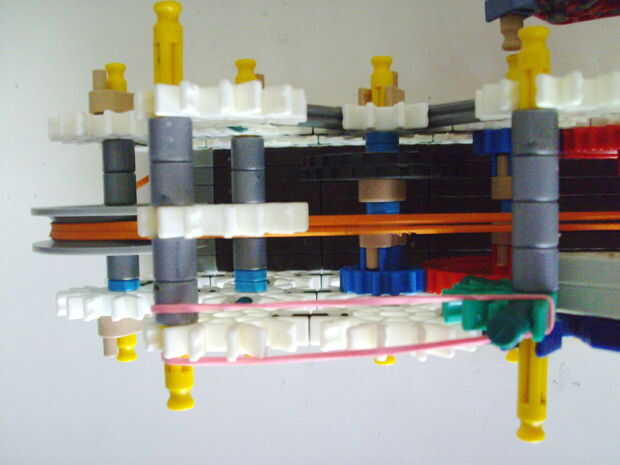

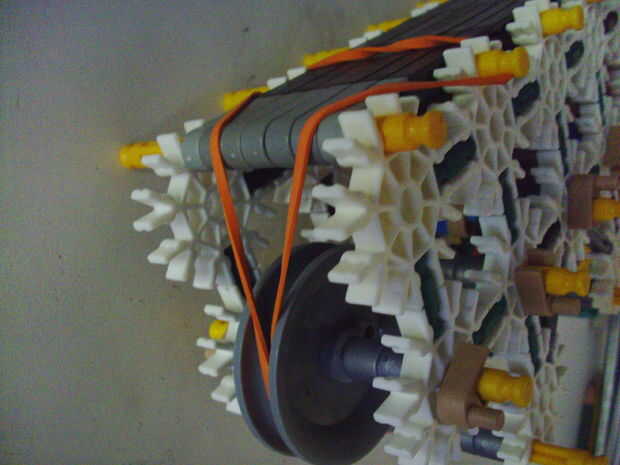

Esta pistola funciona con elástico atado con cadena a una rueda, que a su vez está conectada (por la misma cadena) a un conector blanco que actúa como un ancla y carretes el elástico alrededor de la rueda. Cuando se suelta el gatillo gira una serie de engranajes que están configurados para multiplicar la velocidad de los engranajes de giro en la parte delantera de la pistola (6 veces más rápida en la primera fila de la fila de atrás). Dispara conectores gris de una revista por que circula entre en contacto con una rueca recauchutada. La fricción de elásticos empujando hacia arriba los asaltos contra los peldaños de caucho proporciona suficiente fricción para expulsar los conectores a la velocidad. En la actualidad, sin embargo, tiene 1 pie de gama. Esto es debido a: mucha energía se pierde haciendo girar la manivela cuando dispara, y b: el conector tan que sostiene el engranaje en lugar de la varilla con la manivela unida aparece fuera de él allí es demasiada presión, por lo que no puedo aumentar la tensión del elástico. He probado esto sin la manivela y consiguió cerca de 4 pies de rango. Si pueden superar las limitaciones de la manivela y tensión 20 pies de gama parece alcanzable. No molesta en poner un montón de trabajo de la forma en que el mag se fija a la pistola porque decidí abondonar esta versión.

Estoy publicando esto porque quería tirarla por ahí para la gente a pensar. Hay un puñado de nuevos conceptos en este diseño. Creo que voy a ser rasgado aparte para construir una versión derivada basada en lo que he aprendido aquí.

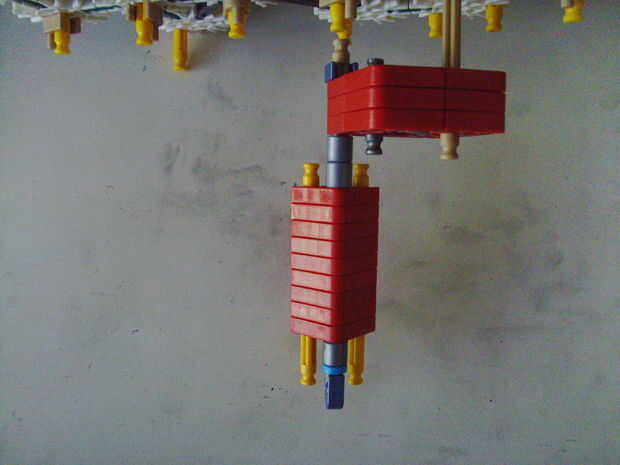

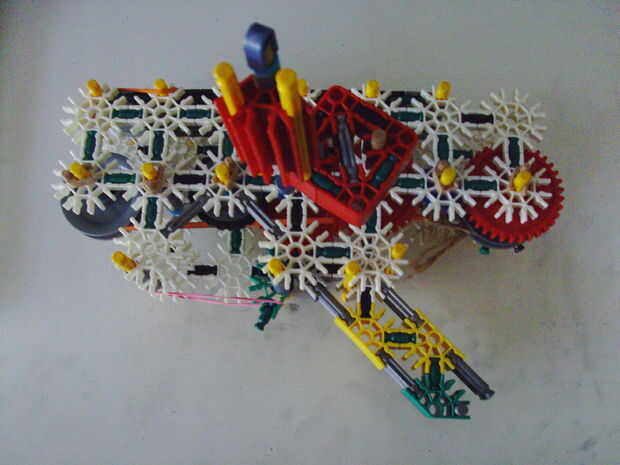

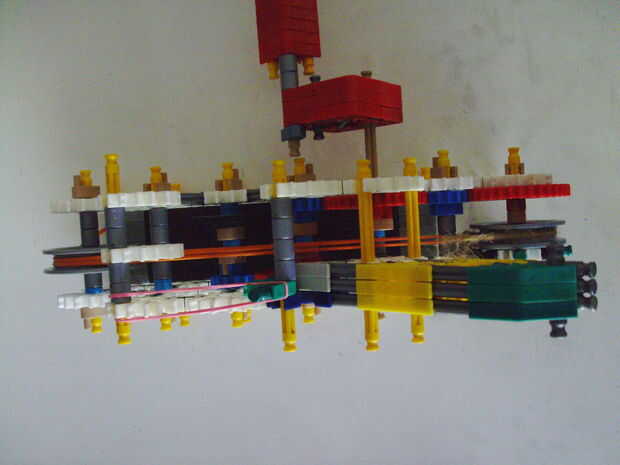

ACTUALIZACIÓN: Nuevas fotos y nuevo video es para arriba. Las nuevas fotos comienzan en el cuadro 15. Hice la manivela puede ser deslizado hacia adelante y hacia atrás para desconectar el sistema de engranaje y eliminar el problema de la energía que desperdician. Hice la pistola más ampliada en la parte de atrás para hacer espacio para más mecanismos estructuralmente estables. Se ha cambiado el engranaje que la manivela gira a una menor por lo que es más fácil de arrancar y es capaz de enrollar el elástico más atrás. Calculo que la rueda recauchutada ahora está girando sobre 4 o 5 veces más rápido (sólo una suposición). Sin embargo, la pistola todavía obtiene 4 pies de rango. Esto parece indicar que los peldaños en el neumático sólo proporciona suficiente agarre a 4 pies sin importar la velocidad del fuego. Por lo tanto, que creando una alternativa de mecanismo de disparo. Pero no te preocupes, tengo algunas ideas que deben trabajar. 20 pies de gama está buscando cada vez más alcanzable.

Aquí está el nuevo video; http://www.youtube.com/watch?v=BX_y5pM_lXA
Por alguna razón, inclusión no está funcionando ahora mismo.

.
