Knight Rider el LED del circuito (3 / 5 paso)

Paso 3: El 4017

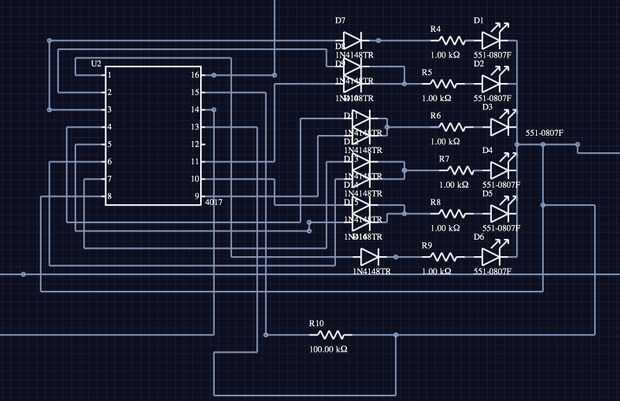

Esto es donde se pone complicado. Cada cable debe estar en el lugar exacto. Para este paso, usted necesitará su diodos 1N4148, LED, resistencia 1 k ohmios 0805, 100.00 kΩ R y por supuesto, el 4017. De los pernos 2, 4, 5, 6, 7, 9, 10 y 11 que todos ir a un diodo. Pernos (con el diodo ahora) 2 y 11, 4 y 9, 7 y 6 y 10 y 5, par todos para arriba y vaya a un resistor del ohmio 1 k. Pernos (con el diodo ahora) 1 y 3 también ir a un resistor del ohmio 1 k. Ahora cada uno de los resistores de ir a su propio LED. Mientras tanto, el pin 15 va a un kΩ 100 R. Ahora todos lo LED de los pernos y de, pin 15 R, 8 y 13 ir al cable negativo.
