Paso 4: Paso 4: maqueta continuó
Con el estante principal presentado, comencé en el sistema de estantería y montaje pantalla TFT para la tapa superior. Si su proyecto no tiene estantería montada en la tapa, puede omitir este paso, sin embargo, debe tener en cuenta donde usted colocará su pantalla y un área de montaje para montar firmemente servos para experimentos que requieren.
Si estás diseñando tu propia caja, coge alguna cartulina y comencemos. Necesitaba estantes para mis cajas de Altoids y un lugar para montar la pantalla TFT, tendrás el mismo. También hay un problema con el uso de imanes para sostener la parte superior y parte inferior estantes juntos lo que debe ser abordado. Cualquier proyecto o experimento que es sensible a los campos magnéticos podría ser lanzado apagado por los imanes. Decidí hacer una plataforma adicional para un mini protoboard por lo que pude montar todos los componentes sensibles a un campo magnético, lo más lejos de los imanes como sea posible. Si usted construye su caso con imanes recomiendo hacer un estante de la aislamiento.

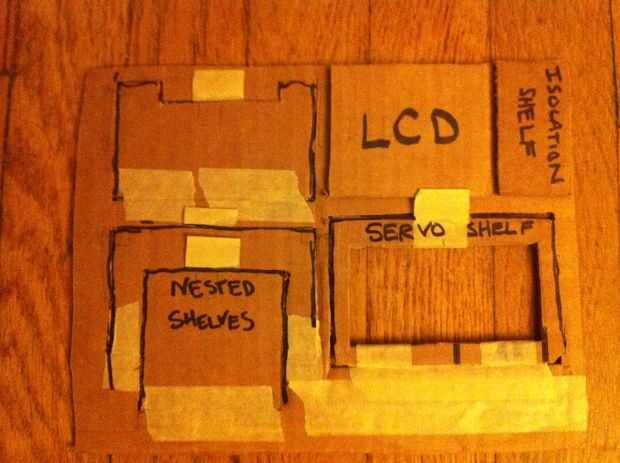

También decidí que necesitaba un lugar para montar servos temporalmente, así que decidí modificar un estante para que servos podrían sentarse firmemente en él. Puesto que estos estantes poco tendría que montarse en la tapa fina, tendrían que doblar para arriba para que empacar lo más fino posible y luego doblar hacia fuera segura, cuando sea necesario. Después de varias variaciones de cartón, instalado en una versión con tres veces hacia fuera los estantes para cajas de componente, un cuarto útil con un corte para servos de montaje, o simplemente una caja de componente, un pequeño estante para un mini breadboard y un espacio para montar la pantalla TFT. Otra vez, si usted está haciendo un caso personalizado, puede variar su versión.
