Paso 11: Reflexiones - adiciones de último minuto

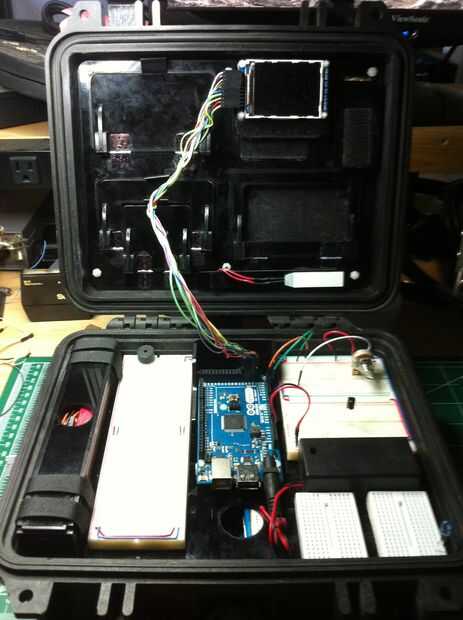

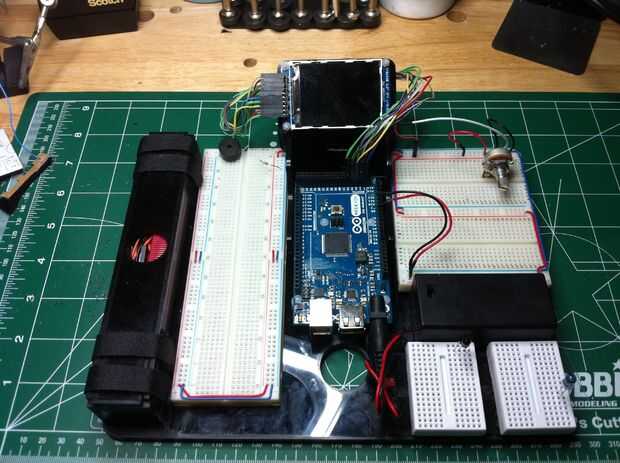

En el último momento decidí agregar un soporte para la pantalla TFT en la plataforma principal. Esto me permitiría remover el estante principal, conecte la pantalla TFT y trabajar sin ser conectado a la caja principal. El stand se montarían detrás de mi Arduino board en el estante principal y use velcro para sujetar el montaje pantalla TFT en el stand. Pegamento de los soportes (ver el plano de corte de pdf de referencia) a la plataforma principal primero, luego sujete el respaldo a los soportes de pie con el corte un rectángulo más cercano a la parte superior de la plataforma principal. Fije un lado de una tira de velcro en el frente del Monte de pantalla TFT y debajo de la pantalla actual y al otro lado del velcro a la pieza posterior del soporte TFT. Hacer un agujero en la cinta de velcro para que no bloquee el corte rectangular. Ahora usted compañero su pantalla TFT a la plataforma principal.

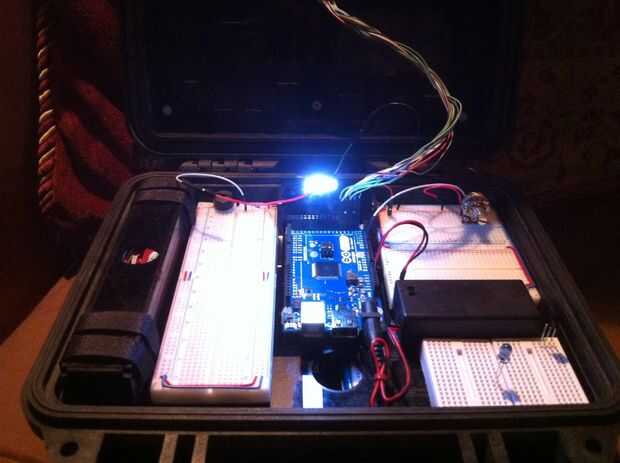

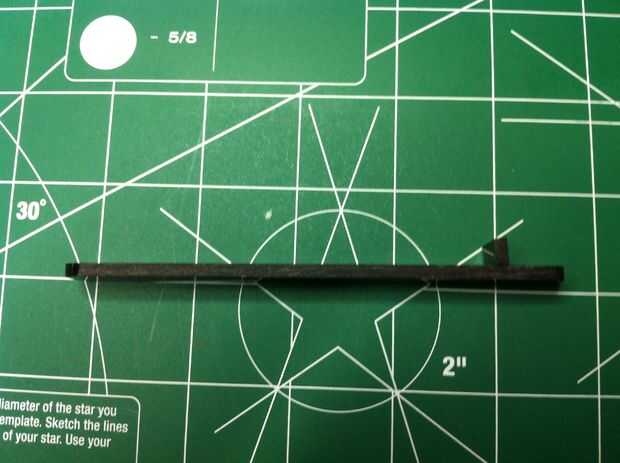

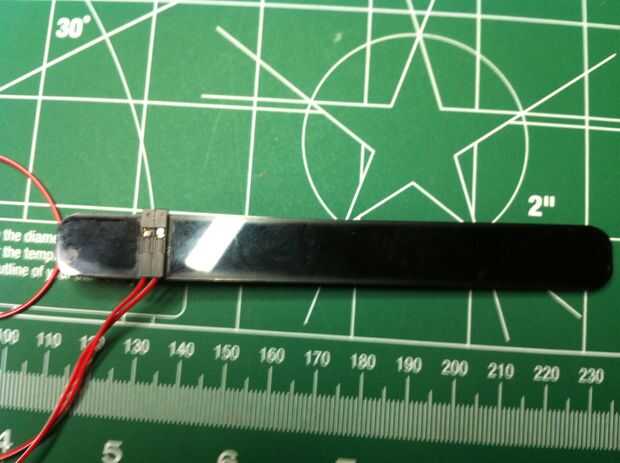

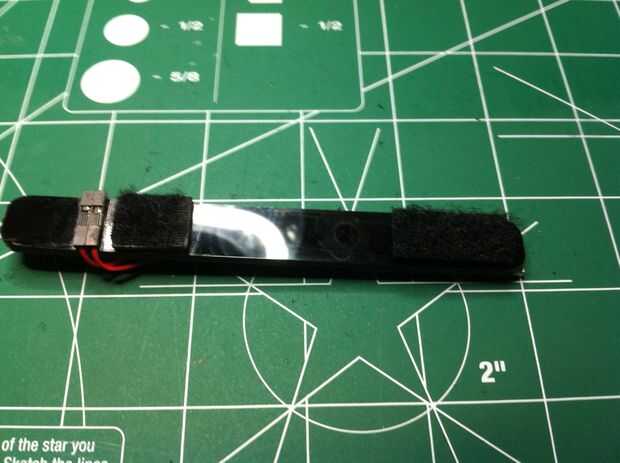

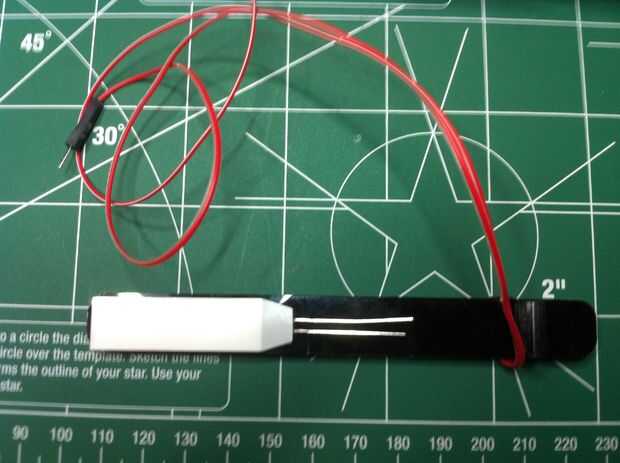

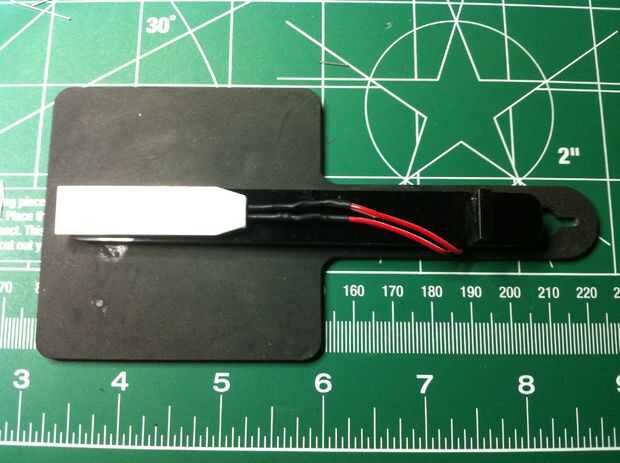

Otra adición era una pequeña luz. Encontrar que la parte marcada "light stick" en los planes PDF. La retroiluminación LED se unirá a un extremo de la palanca mientras que las otras ranuras de extremo en el Monte TFT en la plataforma principal. Soldar una resistencia de 100 ohm a una pierna de la retroiluminación de la. Luego soldar un cable jumper hembra con un extremo quitó a cada pierna y tubería del encogimiento del sello con calor (recordar poner el tubería en antes de soldar juntos los cables del encogimiento del calor). El módulo de luz de fondo a un extremo de la palanca de luz de pegamento. En el otro extremo, en mitad de una pulgada desde el borde, pegue un trozo rectangular de acrílico en el palillo ligero para actuar como una parada cuando se insertan en el stand TFT. Pegue el extremo hembra del cable puente al otro lado de la palanca de luz, justo por encima de la parada justo pegado en. Luego, usando dos capas de espuma de montaje cinta apilado uno encima del otro para extra grueso, coloque velcro hacia el puente (no el lado con el módulo LED) de la palanca de luz y el pequeño espacio abierto debajo del estante de servo. Ver las fotos para cualquier aclaración necesaria.
Reflexiones finales continuó - errores y cambios
El "Super pegamento" dejó una película blanca nebulosa donde fue utilizado. Esta raspada fácilmente pero al principio parecía un desastre. Al principio no pude encontrar las bisagras que cabrían todos los estantes. Las bisagras de cobre amarillo de la ferretería no eran demasiado grandes para todos los estantes y se las veía demasiado voluminosa, así encontré las bisagras del avión modelo de la tienda. Markline (http://www.markline.com) lleva un surtido de bisagras de latón 1/2 pulgada y miniatura. Si estaba empezar podría utilizar estas pequeñas bisagras de latón en lugar de las bisagras de nylon. Pinté las bisagras de nylon con un rotulador para que se mezcla con el mejor marco.
Espero que hayas disfrutado mi primer instructable y pronto construirá su propio Kit de experimento de laboratorio de aprendizaje de electrónica. Si te gusta mi Instructable, por favor, vote por mí en el concurso de la estación de trabajo portátil.
