Kit Detector de error de FM (3 / 12 paso)

Paso 3: Peg diseño

Al crear un diseño de PCB del esquema tener varios elementos en cuenta.

  1. PCB para el diseño no estará disponible durante algún tiempo, por lo que los usuarios necesitan ser capaces de hacer ellos mismos en un tablero de clavija de
  2. Debido a un diseño perforado es necesario las huellas debían enviarse en un solo lado.
  3. Todo el proyecto va a ser montado en una lata Altoids para ocultarlo

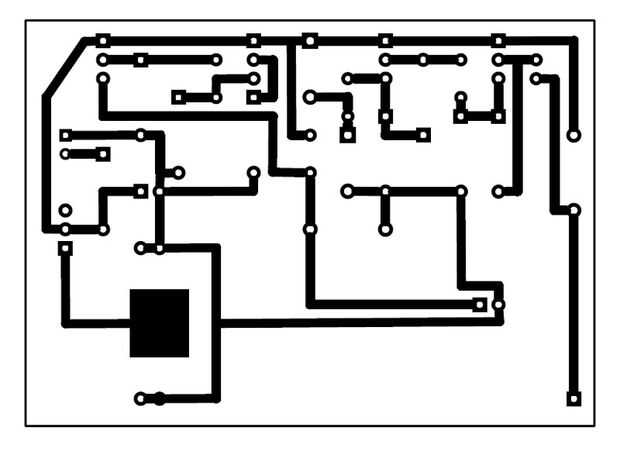

Con todo eso en mente ha incluido varios archivos para que puedas ya sea poner esto hacia fuera en un tablero de clavija o grabe su propia placa con cobre. Adjunto es un archivo zip que contiene el PDF y archivos Gerber necesarios para producir tu propio PCB. Hay un archivo PDF separado del diseño sin el terreno llano rellenado. También he incluido el archivo Fritzing si quiere jugar con la lectura de cargos a ti mismo.

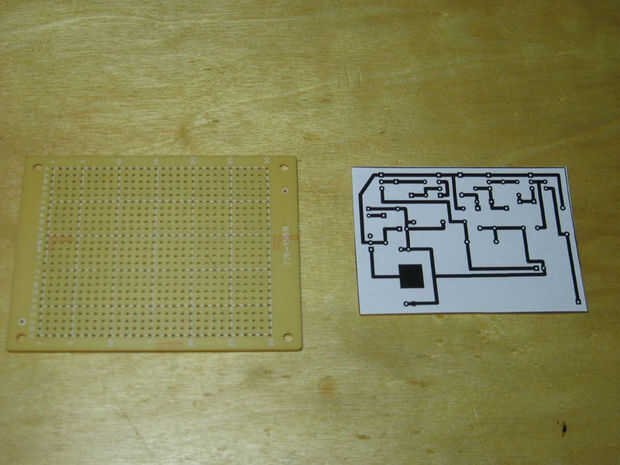

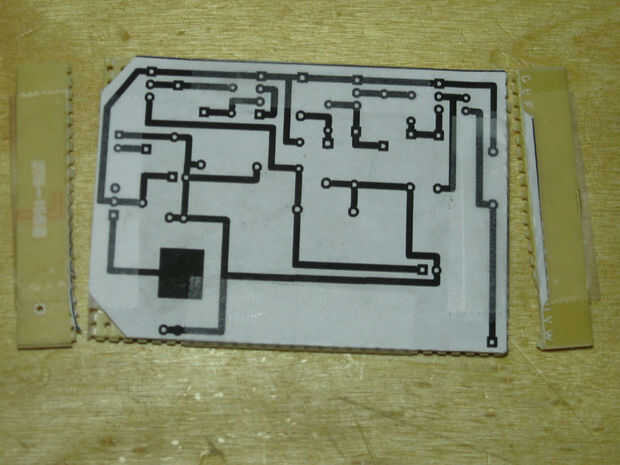

Si va el tablero de clavija de ruta entonces imprimir el PDF archivo hacia fuera y cortado a la medida. Asegúrese de cortar las esquinas del lado izquierdo. Superposición en el centro de los tablero de clavija y manténgalo a la luz para conseguir los agujeros componentes alineados con la cuadrícula del tablero de clavija. Entonces el diseño en lugar de cinta. Que la rejilla de cobre en la parte inferior de la Junta de peg y el diseño se graba en la parte superior. Seguir adelante y tomar un objeto puntiagudo como el conductor de una de las partes y meter todos los orificios del componente.

Todos la parte caben en el tablero como debe excepto para el inductor a la extrema derecha etiquetado como L1. Será tu 20 girar a 3mm de diámetro bobina harás del alambre AWG 20/22. Así que donde terminan los 2 extremos del inductor determinará cómo fuerza de viento. Cubriremos más de un paso más adelante.

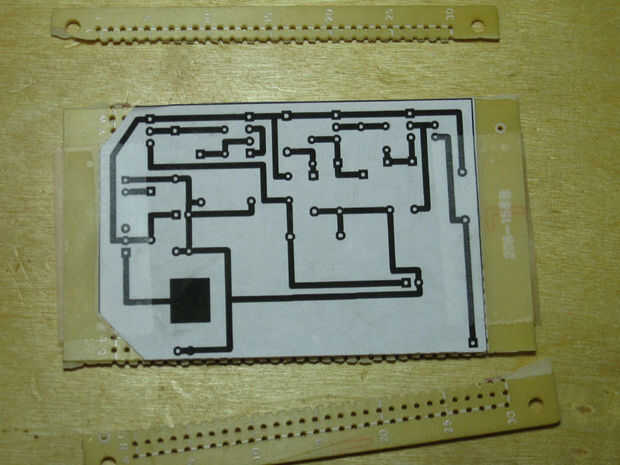

Antes de que mueve en usted tendrá que recortar el tablero hecho a la medida de la disposición. De esta manera serán capaces de encajar en la lata Altoids posteriormente. Para hacer esta un borde recto como una regla y alinee con el borde de la impresión en el tablero. Utilizando una puntuación de corte de caja la línea en el tablero varias veces y sus alicates para desprenderla del borde del tablero. Cortar 2 lados entonces volver a la cinta la disposición en el lugar y cortar los otros 2 lados. Una vez que se ha cortado a su tamaño puede utilizar un archivo o una pieza de papel de grano arena 100 para limpiar los bordes.
