Paso 1: esquema
Nota: El circuito no conducirá a un altavoz.
Cada etapa proporciona alta ganancia y la señal es recogida por un front-end no sintonizada. Se puede ver que la parte delantera es no sintonizada como el inductor no tiene un condensador a través de él. Crees que el inductor de 20 vuelta crearía un cortocircuito a tierra. Pero las señales de 100MHz oscilarán en el inductor se pueden seleccionar mediante el condensador de 470p. Las señales de baja frecuencia se tomará a la tierra. La señal de 100MHz se amplifica por las dos primeras etapas y el componente de audio se detecta por los diodos en la base del transistor tercera. El cuarto transistor es un amplificador de audio para manejar el diafragma piezoeléctrico. El inductor en el piezoeléctrico proporciona una carga para el transistor y crea una tensión alta durante la parte de cada ciclo para aumentar el volumen. El condensador de .022uF elimina el componente de alta frecuencia de la señal. Los 47uF a través de la alimentación mejora el rendimiento del circuito evitando que las señales de la etapa de salida, pasando a la parte delantera. Todo esto se ejecutará de una pequeña pila de botón CR2032 3V.

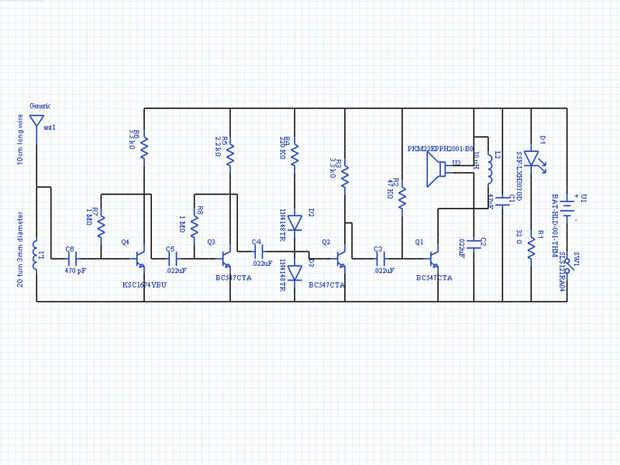

Aquí está el esquema de Upverter:
