Justo a tiempo para las vacaciones - Hack usted mismo un feliz pequeño conjunto de luces de Navidad LED (4 / 12 paso)

Paso 4: Paso 4: identificar la polaridad de LED

a diferencia de las bombillas incandescentes, los LEDs tienen una polaridad definida (lado positivo y negativo). También requieren un resistor limitador de corriente para evitar tomar demasiado jugo. Si les conecta mal, no la luz adecuadamente y pueden incluso autodestruirse con un estilo espectacular! Para engancharlos para arriba correctamente, es necesario identificar los alambres conectados al ánodo (parte positiva) y el cátodo (parte negativa) del LED. Compruebe todos los recursos en línea para ayudarle a identificar que conducen que es.

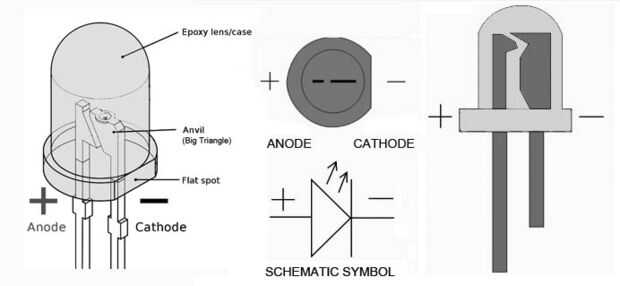

Puede ayudar el dibujo anterior.

Mirada de cerca en el pequeño condujo--que a veces se encuentra dentro de una carcasa de plástico moldeada en forma de una bombilla tradicional de vacaciones--y tratar de identificar el triángulo más grande en su interior. (Puede ser difícil ver al principio, debido a la manera que del LED se hace). Es el cátodo y el cable atado se conecta a la tensión negativa. Cuando crees que has encontrado, intente este experimento simple:

Coge una pila de 9 voltios y dos de las resistencias de 180 ohmios (o una resistencia de 330 ohmios, si la tienes ahí). Gire suavemente juntos un cable desde cada una de las dos resistencias para conectarlos en serie (formando una resistencia de 360 ohm.) Uno de los plomos del resistor como-todavía-desenroscado y gire suavemente junto con el plomo del ánodo (+) de lo LED. Luego, mantenga terminal cátodo del LED (-) al negativo de la batería y tocar el cable resistor libre restante para el terminal positivo de la batería. El LED deberá encenderse. Si no, intente tocar los terminales de la batería de la manera opuesta. Si todavía no funciona, compruebe las conexiones de alambre trenzado para cortos u olvídese de cables, ver si la batería tiene cualquier jugo a la izquierda, asegúrese de que las resistencias son el valor correcto, o tratan de otro LED. Seguir intentándolo hasta conseguir que funcione. Debe encenderse para arriba como en la foto.

Una vez que hayas conseguido el LED a la luz, nota cómo el triángulo grande dentro de la LED está orientado en relación con los terminales de la batería. Debería ver que el cable del mismo lado como el triángulo interior está conectado al terminal negativo. Pero si usted puede identificar alguna otra característica que distingue a la polaridad del LED (dependiendo de lo que su sistema de luces parece, podría ser una ventaja marcada un lado aplanado, una ficha, etc.) está muy bien también. Recuerde lo que es. Marque el cable que haya conectado a la terminal negativa con un marcador negro. Ahora, buscar la misma característica en todos los otros LEDs y marcar esos plomos negro también. Puede probar cada LED uno por uno, o hacer una prueba de grupo en el paso 6.
