Justo a tiempo para las vacaciones - Hack usted mismo un feliz pequeño conjunto de luces de Navidad LED (10 / 12 paso)

Paso 10: Paso 10: fabricar las cadenas

Agarrar tus strippers de tubería y cable retráctil y prepárate ir a trabajar! Vas a ser corte y fabricación de la luz real ahora.

Para este instructable, hice una cadena de 30-luz con cada uno espaciados 3,5 pulgadas de distancia de la luz. La longitud total de la cadena fue poco menos de diez pies. Si no importa una cadena más corta, pero como las luces más cerca juntos (más de un efecto de película-marquesina), luego disminuir el espaciado entre las luces en consecuencia.

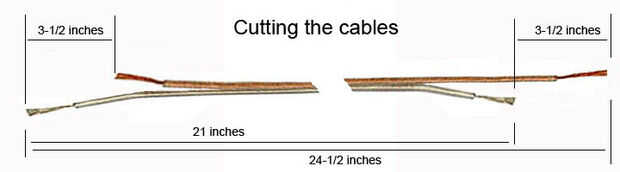

Ya que estamos utilizando cable de altavoz de dos conductores como el alambre, vamos a cortar y tira un conjunto de 12 piezas de cables según el diagrama anterior:

Como se puede ver, nos estamos escalonando los cortes para automáticamente nos dan el espacio derecho cuando ponemos juntos. Un cable es "paso atrás" 3-1/2" de la otra, y la longitud de cada uno es de 21 pulgadas (3,5" x 6); por lo tanto, la longitud total de cada cable de dos filamentos es 24-1/2 pulgadas. Si está utilizando un espacio de luz diferentes, Ayuste tus figuras.

Ahora empieza la diversión: salir de tu soldador y poner las cadenas de luz de LED en el orden adecuado. Coloque pequeñas longitudes de tubería de encogimiento de calor en el extremo pelado de cada cable. Comience con la primera luz de la primera cadena (en nuestro ejemplo, sería R) y su terminal positivo con el cable más largo en la izquierda de la soldadura. Luego soldar el terminal negativo de la luz siguiente de la misma cadena (B) con el cable más corto a la derecha (que es el otro extremo del mismo cable). A continuación, tomar la primera luz en la segunda cadena (G) y soldar su terminal positivo con el cable más corto en la izquierda (más cercano a la R); en el otro extremo, conecte el terminal negativo de la luz siguiente de la segunda cadena (Y) para el cable más largo a la derecha.

¿Confundido aún? Aquí es un diagrama de ASCII-listo para ayudarle en la imagen:

-R+------------------ -B+------------------- -R+ ------------------- -B+ ------------------- -R+
-G+ ------------------ -Y+ ------------------- -G+ ------------------- -Y+ ----------------- -G+
-B+------------------- -R+ ------------------- -B+ ------------------- -R+------------------- -B+
-Y+ ------------------ -G+ ------------------- -Y+ ------------------ -G+------------------- -Y+
-R+------------------ -B+-------------------- -R+ ------------------- -B+ ------------------- -R+
-G+ ------------------- -Y+ ------------------ -G+ ------------------ -Y+ ----------------- -G+
to +V --------------------------------------------------------------------------------------------------------- + connector

(el séptimo alambre de la parte inferior no es uno de los cables... vamos a hablar acerca de lo poco)

Continuar conectando y soldar los LEDs en orden. Cuando la soldadura esté fría, coloque la tubería del encogimiento del calor en los cables pelados y cerrar bien. Cuando esté todo hecho, que habrá logrado dos cosas: hemos puesto todas nuestras luces en orden, y tenemos el espacio adecuado. (Por supuesto, si estás usando un arreglo diferente de la luz, ajuste en consecuencia).
