Junta mínima ATmega DIP40 (5 / 12 paso)

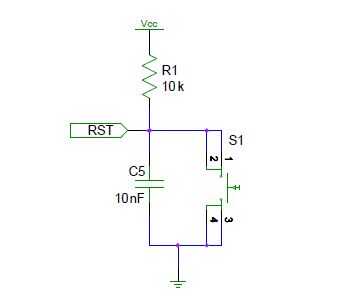

Paso 5: Detalle esquemático: Reset

"El pin RESET en el AVR es baja activa, y ajuste el perno bajo externamente así provocará un reset del AVR

[...]

La línea de reset tiene una resistencia interna de pull-up, pero si el ambiente es ruidoso puede ser insuficiente y restablecer por lo tanto puede ocurrir esporádicamente. Consulte la hoja de datos para el valor del resistor de pull-up en dispositivos específicos.

[...]

Conectar la puesta a cero para que sea posible entrar en programación de alto voltaje y corriente bajo nivel restaurarán puede lograrse mediante la aplicación de una resistencia de pull-up a la línea RESET. Este resistor de pull-up hace que ese reset no se le baja no deseados. La resistencia de pull-up puede en teoría ser de cualquier tamaño, pero si el AVR debe programarse desde por ejemplo STK500/AVRISP el pull-up no debe ser tan fuerte que el programador no puede activar RESET por dibujar la línea RESET bajo. La recomienda la resistencia de pull-up es 4.7kOhm o mayor al usar STK500 para programación. Para debugWIRE funcione correctamente, la tensión no debe ser menor que 10 kΩ. Para proteger la línea RESET más de ruido, es una ventaja para conectar un condensador del pin RESET a tierra. Esto no es directamente necesario ya que el AVR tienen internamente un filtro de paso bajo para eliminar picos y ruido que podría provocar el reset. Aplicar un condensador adicional es así una protección adicional. Sin embargo, tenga en cuenta que tsu condensador no puede estar presente si se utiliza el debugWIRE. " - Nota de aplicación AVR042: consideraciones de diseño de Hardware de AVR

Valores de C1 y R1 no son críticos. Usar valores de documentación de Atmel.

Valor de C1 (si existe) debe ser entre 10nF y 100nF
