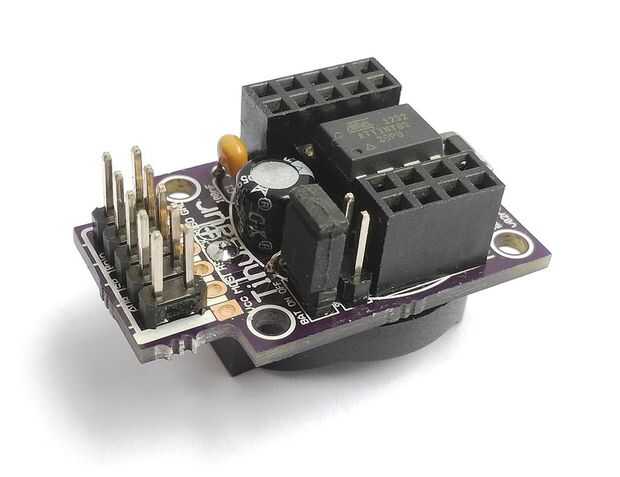

La Tinusaur es una pequeña tabla que tiene un zócalo DIP-8 para un Atmel ATtiny85 (o ATtiny25/45, incluso 13) microcontrolador con las piezas necesarias mínimas para trabajar que es más o menos 2 condensadores de la fuente de energía y una resistencia de pull-up de 10 K a la señal RESET del microcontrolador.
A ambos lados de la toma MCU hay 2 hileras femenina que podría ser utilizado para conectar componentes externos como LEDs, botones, sensores, etc.. Las filas internas son las señales de la MCU aunque las hileras exteriores son la tierra. Los jefes podían ser utilizados (en los mismos casos) como un protoboard.
También hay 10 varones pines para conectar el programador ISP externo como USBasp.
En la parte inferior del tablero hay un portapilas para CR2032 - una pila de botón en litio 3,0 voltios.
Un par de cabeceras macho 2 pines son para conectar una fuente de alimentación externa (con puente adicional) para desconectar la batería de botón.
En las esquinas hay agujeros de 4 - 3 mm cada uno, que podría ser utilizado para el montaje de la Junta.
El objetivo del proyecto Tinusaur es para darle todo lo que necesitas para iniciar tu primer proyecto microcontrolador - muy simple y muy fácil de hacer - de montaje de la Junta, a través de configurar el entorno de desarrollo, para escribir un programa muy simple - como hacer un LED parpadeando.
Todo en ese proyecto en open source - los diseños, software, etc..
Todas las piezas podían comprarse en los almacenes en línea populares, pero también pueden estar disponibles en algunas tiendas de aficionados locales.
La parte específica sólo es el PCB, puede hacer uno mismo o pedirlo desde varios lugares. La última versión está disponible en 123d.circuits.io - http://123d.circuits.io/circuits/328265-tinusaur-board-v0-2-rc4.
Todas las piezas están también disponibles como un kit en la tienda online de Tinusaur: http://tinusaur.org/where-to-buy/.
El Tinusaur es un proyecto educativo, no comercial y se ha utilizado en varios colegios y universidades alrededor del mundo como parte de algunos cursos. La razón esos kits se venden en línea es conveniente para aquellos que jugar con él pero no tienen acceso a los componentes y la fabricación de PCB.
