Junta mecánica de borrar seco (6 / 13 paso)

Paso 6: Unir la Y la Z y el motor.

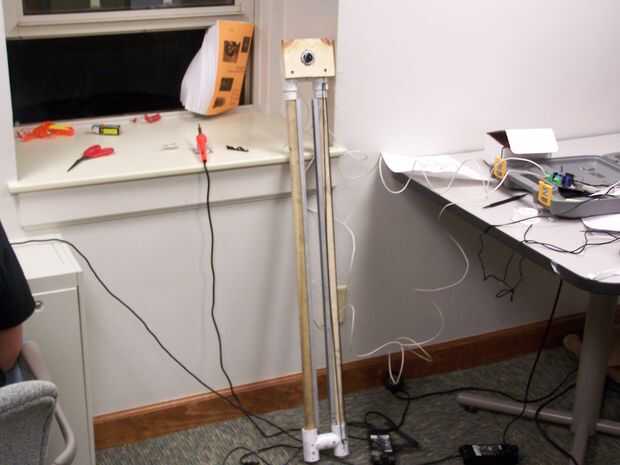

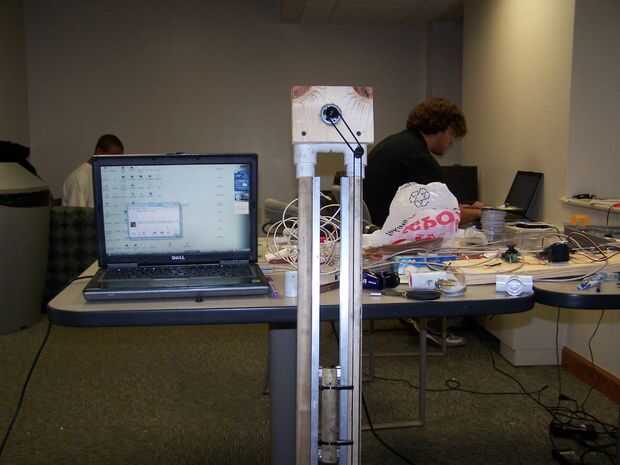

Ahora puede poner el componente de la pluma, en la Y marco construido hace dos pasos. Asegúrese de que dejar suficiente espacio para las ruedas de deslizamiento en el canal. Si usted está teniendo problemas de deslizamiento, usar WD40.

Una vez pones el componente de pluma en. Ahora puede montar el motor.

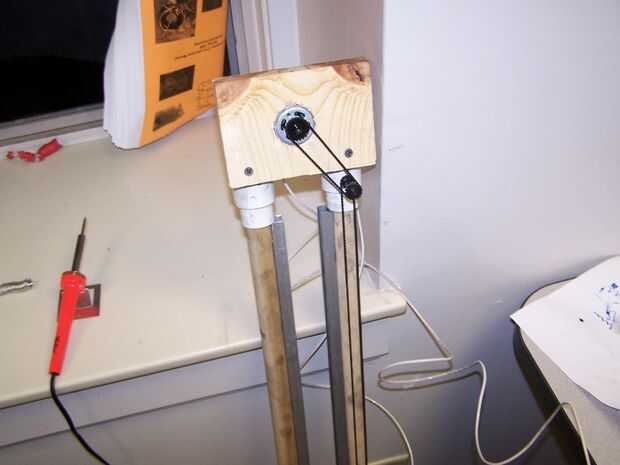

Llevaron una cuatro por cuatro pulgadas de bloque y perforó un agujero de 1 y 1/4 en él. 1 y 1/4 eran del tamaño del diámetro de mi motor. Si sobre taladro, usted puede siempre cinta el motor, para que las cuñas en su lugar, para que no resbale. El Motor debe ajustarse firmemente entre los cuatro componentes de T. Tomar el motor, cuña en el taco de madera y atornillarlos dos abajo en el tubo de PVC y barras.

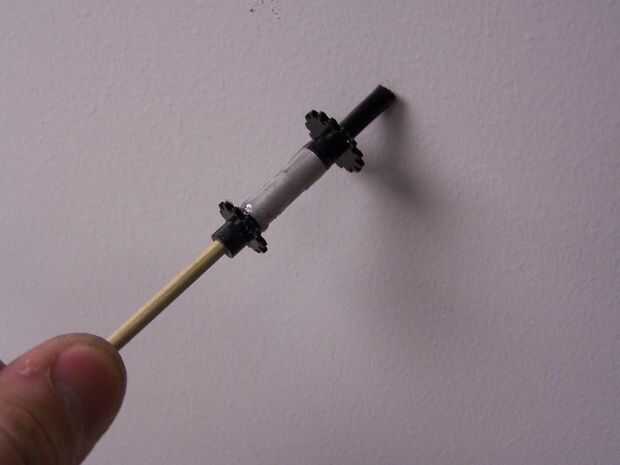

Montara los engranajes sobre el componente Y. Para transferir la energía a los engranajes en la parte inferior del motor, tuve que hacer mi propio eje del engranaje. Lo hice comprando un pequeño eje de aluminio, y pegar dos engranajes a él. Fue deslizándose, por lo que fijo que cortando un lápiz por la mitad y usando el cuerpo se deslice sobre el eje. Entonces usé masilla epoxi y llevó a cabo en el lugar. Te recomiendo que busques para un eje de engranaje que se burla de esto.

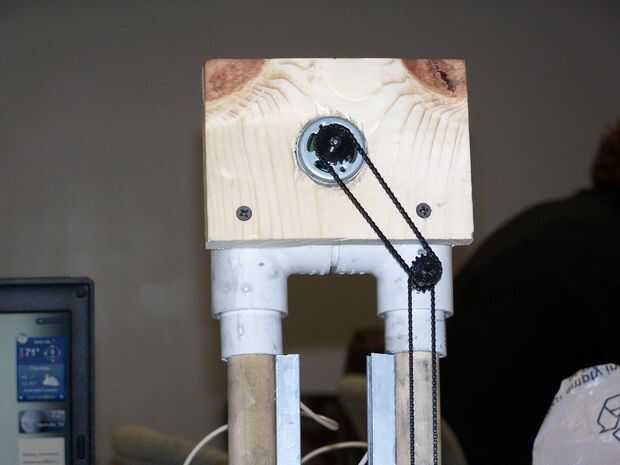

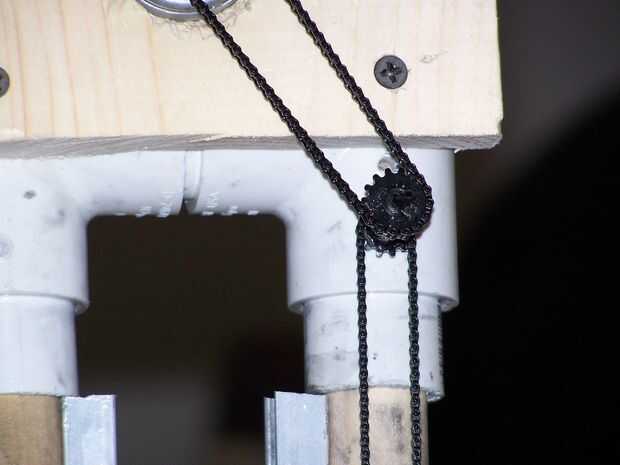

El tamaño no es necesario ser exactos porque le dan algún juego con el motor colocado en el bloque, tiene unos 5 mm de la libertad. Elegí que mi cadena vaya a la izquierda... del motor, coloqué el árbol personalizado cerca de 3 pulgadas de distancia, y luego en la parte inferior del marco Y, coloqué otro engranaje del mismo tamaño exactamente debajo de él. Esto hizo un pequeño sistema de engranaje.

Ahora se enganchará el componente de la pluma en la cadena del rodillo. Esto fue hecho usando masilla epoxi, dos barras de aluminio y abrazaderas de plástico.

En el componente de pluma, tomar una varilla de aluminio y Masilla epoxy lo en. Entonces el otro extremo en la cadena del rodillo de epoxy. Ahora, toma una amarra y sujete todos juntos. Asegúrese de que no se la amarra en el camino del canal de aluminio... no queremos tener ningún aditiva fricción. Repita este paso otra vez, para que el componente de la pluma se sujeta en dos lugares.
