Paso 2: Obtener sus materiales. Hay mucho que se necesario.
Madera dos tablones de 4 pulgadas, X. (X representa cualquier número que es cerca de 8 pulgadas más grande que el ancho de la tabla) por 1 pulgada.
tacos de madera de 2 3/4 de pulgada. (longitud dependiente en tamaño de tabla agregar 6 pulgadas a la longitud para el componente Y)
2 tacos de madera de 1 pulgada. (longitud dependiente en tamaño del tablero)
6 tres tornillos de 1/4 de pulgada con tornillos.
8, conectores de tubo T de 3/4 de pulgada PVC.
4, conectores de tubo T de PVC de 1 pulgada.
conectores de tubo de 2 3/4 de pulgada PVC.
4 conectores de tubería de PVC de 1 pulgada.
4 X pie alluminum canales. (longitud dependiente en tamaño del tablero, necesita dos para X y dos para la Y)
2 X pie de traviesas de acero. (más diseño que funcionalidad... pero agregó algunas ayuda.)
Un montón de diferentes tamaño de tornillos, dependiendo del tamaño de tableros...
Broca de carburo con otro tamaño de brocas perforación regulares.
Taladro de espada set (dependiendo del tamaño del motor que utilizas)
Destornilladores.
Wallpowered taladro... puede usar pilas... pero todo lo que es alimentado por batería odio a.
Pintura de aerosol. (decoración)
Hiders de alambre. (decoración)
Engranajes: El mejor sitio web encontré para engranajes y tal es https://sdp-si.com/eStore/
Este sitio web es increíble! Si usted tiene cualquier engranaje o eje preguntas, te ponen en el teléfono con un ingeniero!
Pedido ruedas de cadena, se pegan al metal... He utilizado plástico, no estaban destinados a usarse con torsión aplicada. Engranajes del metal, con un punto de tornillo de fijación y un eje de la orden. (sin uno obtendrá el deslizamiento).
Haz metálicos engranajes cilíndricos con ejes que coinciden con el tono de la cadena seleccionada.
La cadena: he comprado la cadena de
https://SDP-si.com/eStore/
otra vez... este sitio tiene todo!
Haz una cadena de rodillos METATLLIC que coincida con el tono de los engranajes.
Los motores: he usado dos motores de cepillado 12 voltios DC. Trabajaban... bien. Pero utilizó para una placa grande. Para un tablero más pequeño... deben ser perfectos... Les paso, como un motor de pasos, programados pero no proporcionan información como la posición. Para corregir esto, podría golpear algunos codificadores en los motores y engancharlos a los controladores.
Compré mi motores de:
http://www.anaheimautomation.com/Brush_DC_Motor.aspx
Tengo el:
BDR-36-57-12.0V-20600
22$ cada uno. Realmente no tienen par gran low-end, así que mi mejor Consejo es chatarra de estos motores y utilizar cepillado DC motorreductores de espuela... Son más caras... pero será mucho mejores para lo que quieras en el largo plazo. Proporcionan hasta 1100 oz de esfuerzo de torsión-pulgadas! No mal... pero que el número depende de las velocidades. Obtener los motorreductores cilíndricos. Manténgase alejado de DC cepillado básico.
http://www.anaheimautomation.com/Brush_DC_Spur_Gearmotors.aspx

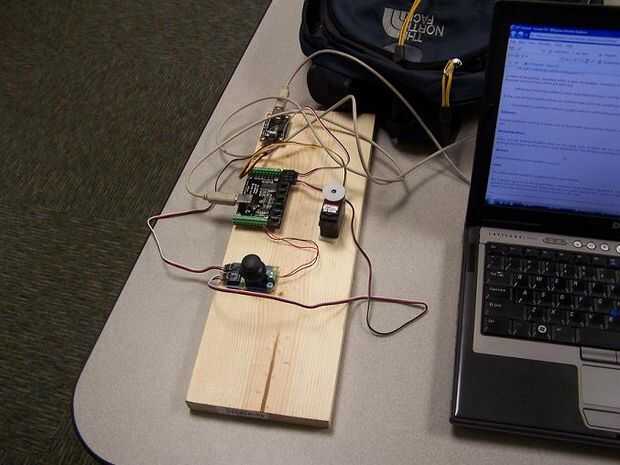

La computadora controla: mi código es escrito para Phidgets increíble! Para utilizarlos, son increíblemente fácil de usar!
Regulador del motor de alta corriente:
http://www.Phidgets.com/products.php?product_id=1064
Joystick analógico:
http://www.Phidgets.com/products.php?product_id=1113
Kit de interfaz:
http://www.Phidgets.com/products.php?product_id=1018
Servomotor y controlador de Motor:
http://www.Phidgets.com/products.php?product_id=3000
http://www.Phidgets.com/products.php?product_id=1000
Cada uno de ellos viene con instrucciones de configuración.
Energía: 12V batería de cortacéspedes de césped. Excesivo... pero es necesario, no sé por qué los dos motores DC pequeños fueron chupando mucho amperaje de este batería... no tiene sentido para mí... ¿qué soy yo sin entender?
Cualquier alambre o cable de altavoz.... Cable de altavoz tiene un buen calibre y es fácil de trabajar con / de la tira.
Masilla epoxi
Mezcla líquida de Epoxy
Abrazaderas de plástico.
Fabricantes del Erase, marcadores Twisty en seco
http://shopping.yahoo.com/p:Crayola % 20Twistables % 20Markers: 2003052101; _ylc = X3oDMTB0b3VnYm1hBF9TAzk2NjMyOTA3BHNlYwNmZWVkBHNsawNiZ3Qy
4 ruedas giratorias de rodillo, encaje en el ancho del canal de aluminio.
4 ruedas más pequeñas que el ancho del canal de aluminio.
