Junta de caja utilizando una plantilla de la espiga de tres dedos (3 / 7 paso)

Paso 3: Instalar la plantilla de Tennon en la Sierra

Si no has trabajado con una plantilla de la espiga antes de que puede ser una pieza de aspecto intimidante de hardware.

Baje la hoja debajo de la superficie de la mesa para evitar daños como instalar la plantilla, que es bastante torpe.

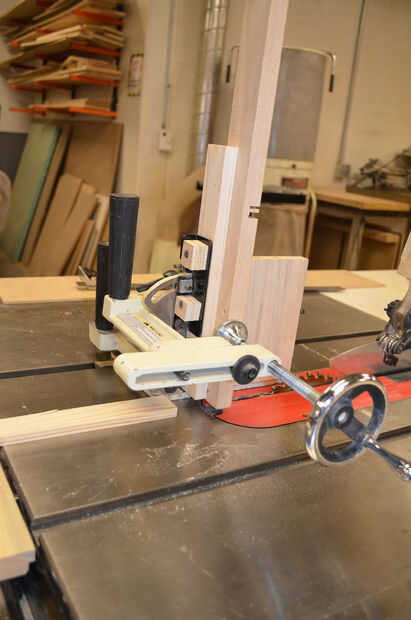

Primero Localice la barra de guía que se adapta en la ranura de inglete de la Sierra de mesa. Al menos nos dice cual es!

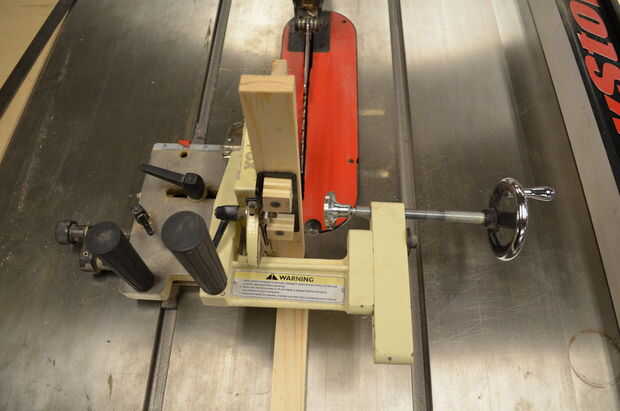

Ubicar las dos asas en la plantilla. Serán dos puestos sobresale de la parte superior de la plantilla. El lado que están más cercanos a es la parte frontal de la plantilla. Deslice el jig en la ranura de inglete a la izquierda de la Sierra ' hoja.

Si está correctamente orientada será un tornillo de ajuste en el lado izquierdo y el mango de una pinza grande apuntando a la derecha.

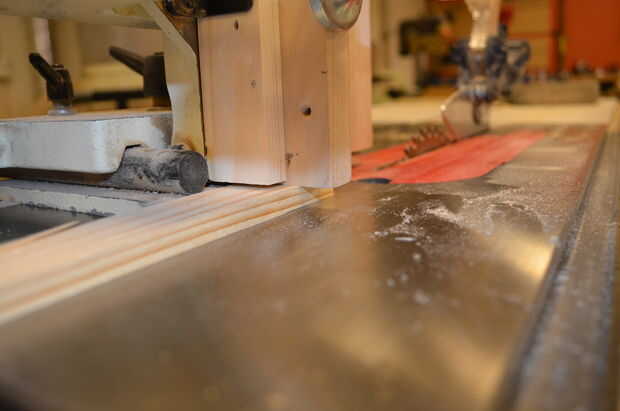

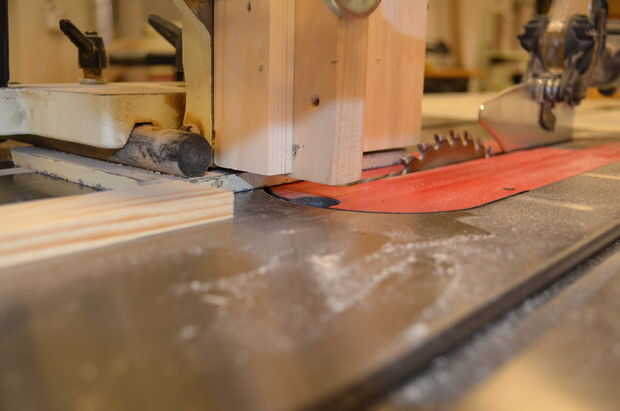

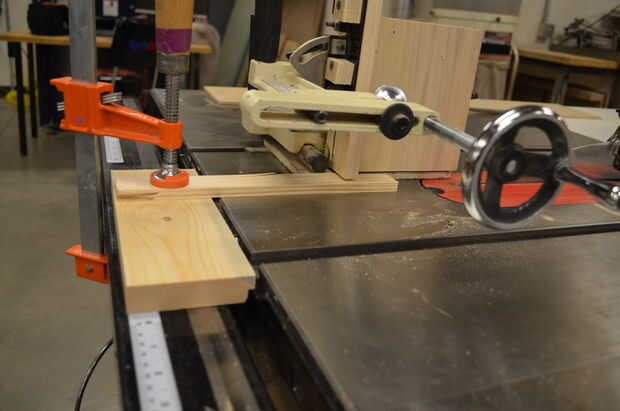

Una pieza de madera de desecho que es la misma altura que la base de la plantilla (aproximadamente 3/8") debe sujetarse a la mesa inmediatamente a la derecha de la plantilla. Esto actuará como un bloque de tope al sujetar un pedazo de la acción en la plantilla, proporcionando un espacio consistente por encima de la mesa como se está haciendo un corte. Utilizando esta pieza como se indica por el fabricante a aliviar parte de la peculiaridad del uso de la plantilla, pero no sería un paso fácilmente obvio si no había leído el manual.

También se muestra aquí, pero omitido de las fotos en pasos posteriores son placas de apoyo para el respaldo y soporte lateral.

Una copia del manual de instrucciones muy informativo para la plantilla se puede encontrar aquí: http://pics.woodstockint.com/manuals/d3246_m.pdf
