Paso 7: Xbox
Antes de hacer cualquier cosa con respecto a montar la XBOX, seguir adelante y sacar el Gamecube. Mina pongo en una bolsa de Wal-Mart para mantener las piezas acabadas, seguro y separada de los otros sistemas. Luego le puse esa bolsa en un lugar seguro.

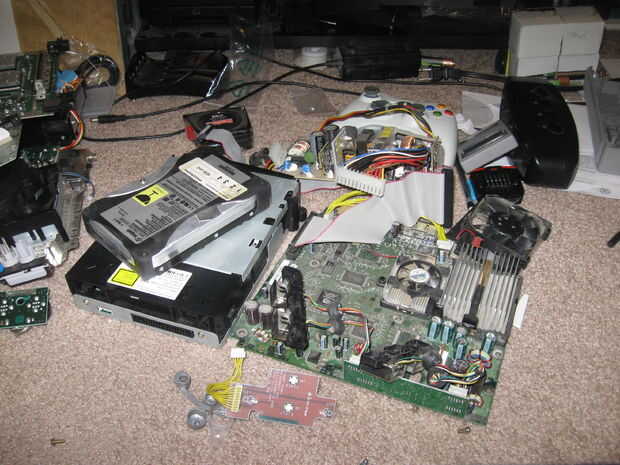

Lo primero que hice fue probar y asegúrese de que el sistema ha trabajado fuera de su caso. Para evitar la electricidad estática de mi alfombra, todo lo pongo en un pedazo de cartón.
La parte más difícil de poner esto en el caso era encontrar lugares para todas las partes. Para asegurar que había suficiente espacio, puse todos los otros sistemas en su lugar. Luego arreglé las partes de la Xbox en una manera que tiene sentido. Para algunas partes había sólo un lugar que podría ir, debido a limitaciones de espacio. Sin embargo, mayor parte fueron capaces de poner en cualquier lugar que quería.

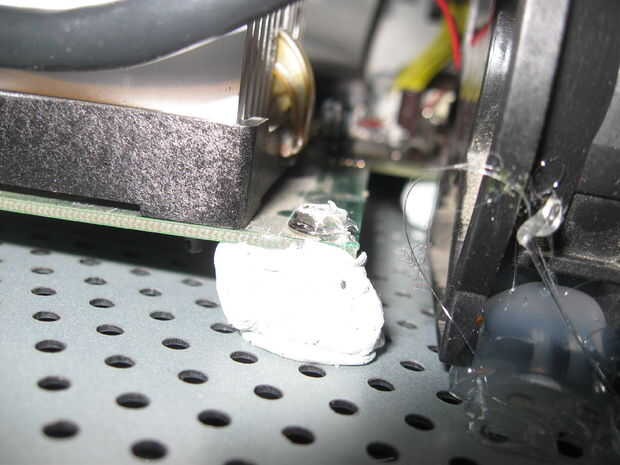

El tablero principal fue en la parte inferior de la caja del monitor. El fondo estaba una placa metálica perforada. Yo esperaba simplemente utilice los orificios existentes para montar la placa principal, pero desafortunadamente ellos no alinean. Podría han intentado perforar el metal, probablemente hechas un lío de cosas y roto mi brocas. Pero en su lugar, hice unos separadores de epoxy moldeado alrededor de los tornillos y empujando la placa de base sobre la placa de metal.

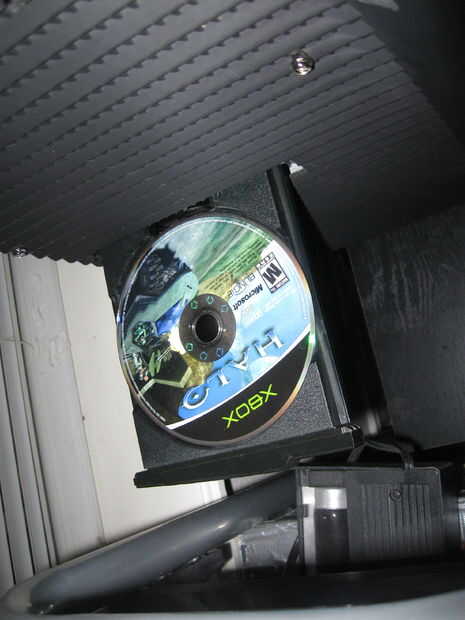

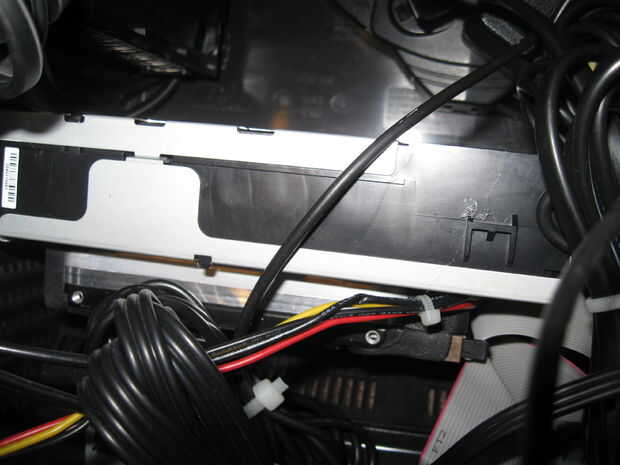

Después de que el tablero principal fue asegurado y en su lugar, enchufé la unidad de cd y disco duro. Entonces la mejor manera de conectar la unidad de cd parece pegarse a la parte posterior de la caja y abrir por el lado. El disco duro cabe bien por debajo de la unidad de cd. El disco duro también parece ayudar a la unidad de cd. (Perdón por el uso repetido de la palabra "unidad" en este párrafo.)

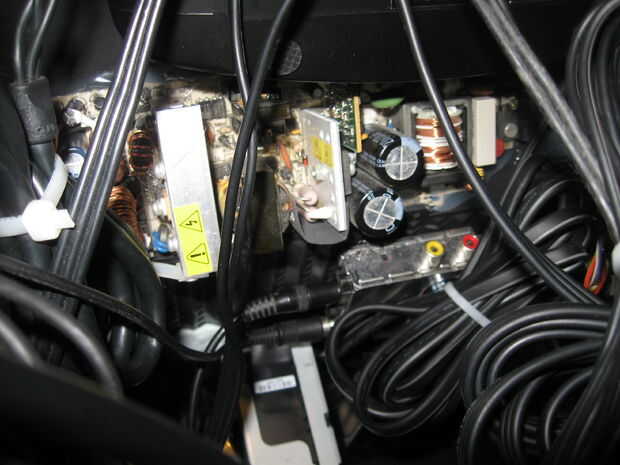

Todo lo que quedó en este punto, era encontrar un lugar para el tablero de suministro de energía, los botones de power/eject y los puertos de controlador. Hubo una buena superficie plana en la parte inferior del panel del lado derecho junto al tablero principal. Así que puse los puertos del controlador en línea abajo. Le puse los botones de power/eject por encima de los. Había algo de espacio extra en el lado de la NES, así que pensé que sería un buen lugar.
Luego pasé por el proceso de tomar todo lo de la caja otra vez. Después de eso corté unos agujeros por última vez. Estos fueron los cortes más fácil también. Un rectángulo para la unidad de disco, dos agujeros para los botones y una serie de pequeños rectángulos para los enchufes del regulador.

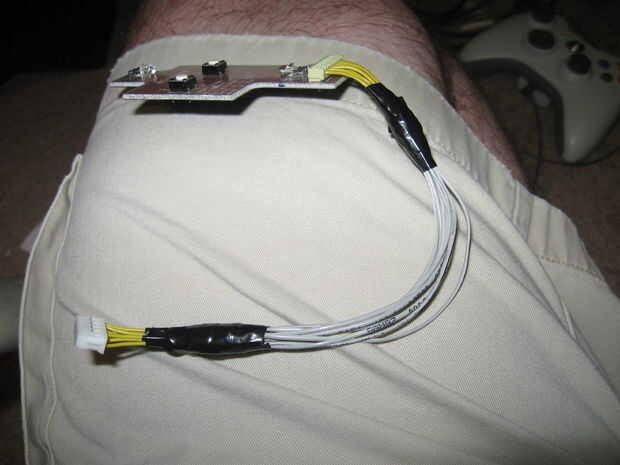

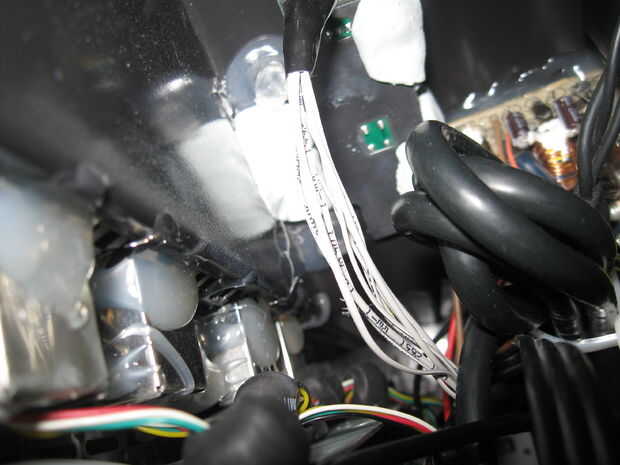

Aunque tuve un problema. Cuando medí la distancia para los botones de power/eject, tenía boca abajo. Cuando he hojeado que sean correctos, los cables se enfrentaban a la manera incorrecta. Tuve que extender por unas pocas pulgadas. Usé un viejo cable de cinta desde un estéreo roto como la fuente de las extensiones de alambre. Luego simplemente torcidos juntos los cables y poner cinta aislante en encubrir el cobre expuesto. Para ser exactos, trabajé sólo con un cable a la vez. De esa manera no accidentalmente cruzo los cables. He conectado todo y re-había probado. Ambos botones funcionan todavía, así que hice un buen trabajo.
Ahora que finalmente está casi listo para poner todo dentro de la caja del monitor!
IMPORTANTE - no realmente unir partes todavía! Si no, que va a obtener todo todo desordenado cuando usted corta los agujeros para los otros sistemas. Incluso podría arruinar la XBOX todos juntos.
