Jugar cualquier cosa, desde NES a Xbox con los A.T.S Skittlespider aka "El artilugio" (3 / 11 paso)

Paso 3: Jugar con Super poder

Con el NES en su lugar, decidí poner el SNES en el siguiente. Después de mirar mi primer diseño me di cuenta que había una mala decisión la primera vez e intercambiar las posiciones para la SNES y la N64. (Voy a explicar lo que el error fue en el siguiente paso, ya que se relaciona con la N64). De esta manera mi SNES pudo cargar de la parte superior al igual que la NES.

Antes de hacer cualquier cosa en cuanto a montaje de la SNES, seguir adelante y sacar el NES. Mina pongo en una bolsa de Wal-Mart para mantener las piezas acabadas, seguro y separada de los otros sistemas. Luego le puse esa bolsa en un lugar seguro.

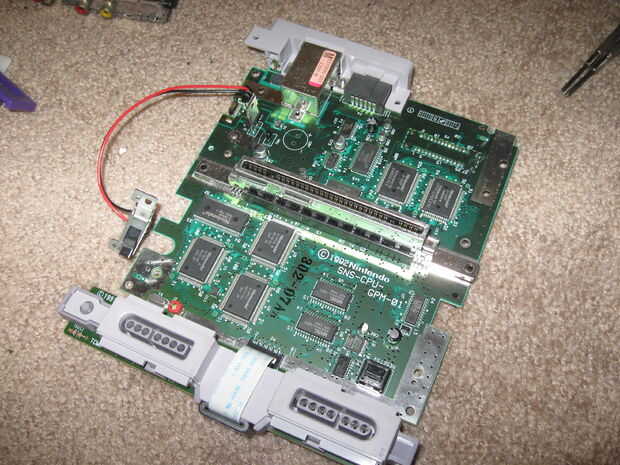

Lo primero que hice fue probar y asegúrese de que el sistema ha trabajado fuera de su caso. Para evitar la electricidad estática de mi alfombra, todo lo pongo en un pedazo de cartón.

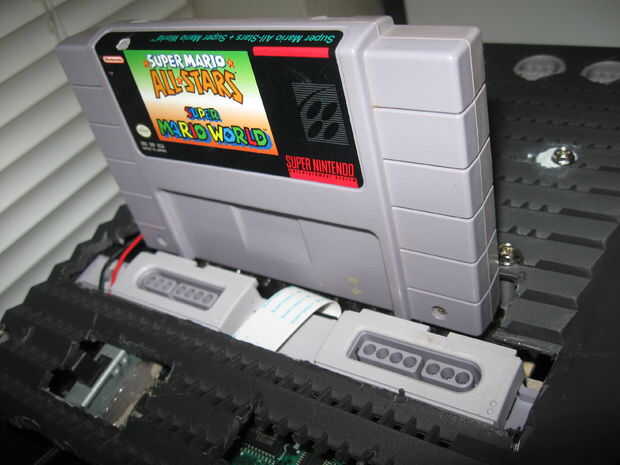

Super Nintendo parecía un desafío por el cable de cinta conectados con los puertos de controlador. No es lo suficientemente larga para mover muy lejos de la placa principal. Después de jugar con diferentes ideas, decidí poner los puertos del controlador en la parte superior del tablero principal y al lado de la ranura del juego.

Al igual que la NES, que necesitaba montar esto con el método de aislamiento. Lamentablemente, el agujero del tornillo de la placa principal fueron ligeramente más pequeño que los tornillos planeaba usar. Así que tomé un taladro y muy lentamente y con cuidado hacer los agujeros más amplia. Luego tomó mis separadores de Motherboard, Tarjeta madre y ponerlos en las esquinas y en cualquier otro lugar sentía como que necesitaba apoyo. Taladré agujeros para los soportes en el caso del monitor para que pudiera atorníllela en su lugar. [Asegúrese de apriete solamente los tornillos a mano, porque va a tomar este aparte un par de veces antes de que termines] También corté la ranura del juego con mi dremel. Después de medí para ver hasta qué punto del juego conector que necesitaba poner mis puertos de controlador. Por suerte, el agujero era aproximadamente del mismo tamaño, así que sacó el sistema y extendió la ranura del juego para dejar espacio para el controlador de puertos.

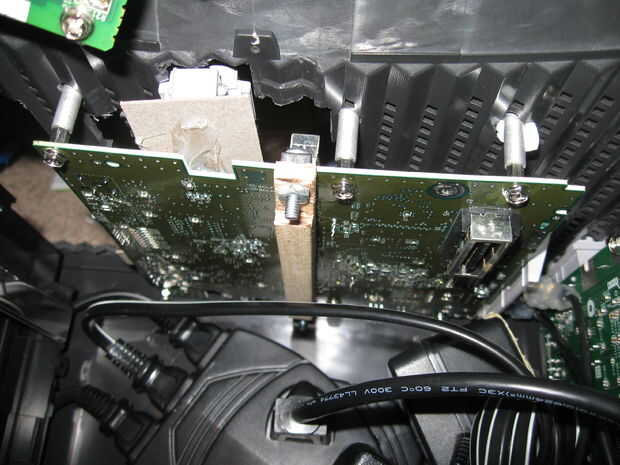

Para fortalecer el conectador del cartucho de juego, pongo un pequeño perno y tuerca a través de los agujeros en cada extremo de la misma. Estos agujeros se utilizan para enroscar en el caso, pero sin un caso, no hubo ninguna ayuda. No me haría ningún bien para el juego conector para soltarse, así que yo no iba a. Éstos también tuvieron que hacer un poco más amplia por lo que encajarían en mi pernos. Para una medida adicional de apoyo agregué un trozo de un taco cuadrado de madera en la parte inferior de la placa principal. Esto es porque sin el caso, el conector del cartucho sentía un poco débil. Elegí la madera, ya que no conduce electricidad, pero es robusto. Ya que este recorre todo el tablero principal, no quería nada o partes para conseguir puesto en cortocircuito hacia fuera. Si sólo tenía aunque cosas que ponga en cortocircuito más adelante... (Presagio)

Después de poner el tablero principal y los puertos de controlador en el lugar, el poder cambiar y reajustar necesarios para ir a algún lugar. He intentado ponerlos en algún lugar que tenía sentido y era cerca de las otras partes. Creo que elegí un buen lugar para ambos. Pongo bajo los puertos de controlador y aproximadamente donde solían estar en el sistema original. Luego sacó todo y cortar los agujeros con mi dremel.

Esto es donde me encontré con una lamentable tragedia. Accidentalmente he matado mi SNES primera. Yo quería probar y asegúrese de que todo aún funcionaba, así que había atornillado en el lugar y había conectado. Al parecer yo no había permitido suficiente espacio entre los puertos de controlador y la placa principal. Algunas de las piezas de metal pequeñas fueron tocando el tablero cuando cumplí, así que fríe el sistema. Creo que puedo solucionarlo algún día, porque he encontrado un sitio que vende piezas de recambio. Estoy seguro de que apenas voló el fusible. En mi frustración accidentalmente rompí el interruptor de encendido, así que necesitaré una nueva de aquellos al intentar arreglarlo.

IMPORTANTE - ¡ permanentemente Fije las piezas todavía! Si no, que va a obtener todo todo desordenado cuando usted corta los agujeros para los otros sistemas. Incluso podría arruinar el SNES todos juntos.
