Joysticks controlador de PS1 con Arduino (3 / 5 paso)

Paso 3: Dividir y desmontaje de la cinta de alambre (también conocido como soldadura Prep)


Los cables conectados los joysticks en el main PCB fueron en superficie, que para mí se traduce en "muy preciso y tedioso de soldadura".

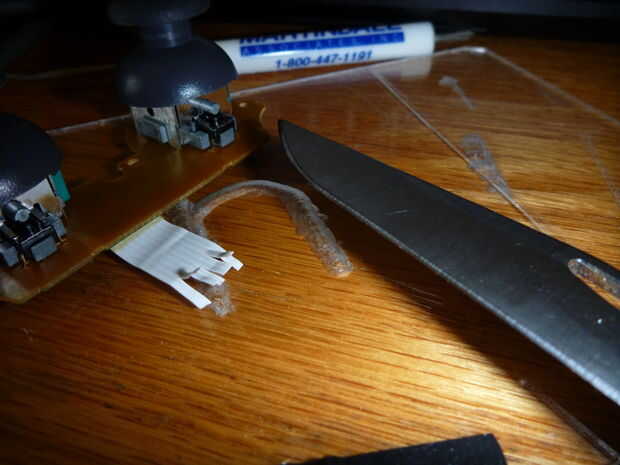

La primera cosa a hacer es conseguir su fiel cuchillo (el mío es el aumento de Leatherman que es totalmente excesivo para esta tarea) y una tabla de cortar (o cartón etc.) y la cinta de alambre plano y agradable.

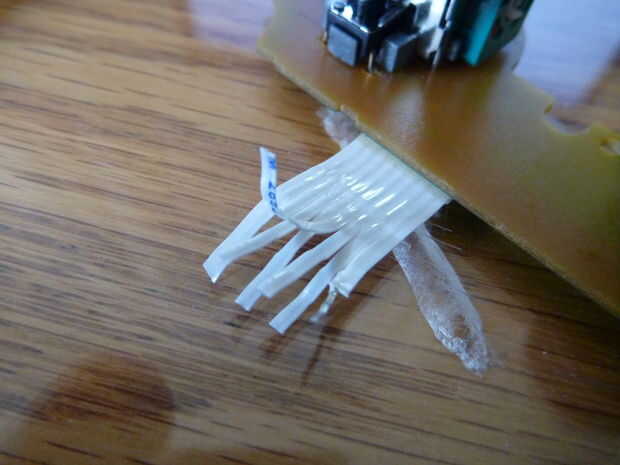

Corte muy cuidadosamente entre los bombeos en la cinta de alambre a partir de a mitad de camino abajo la longitud de la cinta. Cada bulto es un alambre pequeño y si se corta uno, usted tendrá mucho menos cinta para trabajar con.

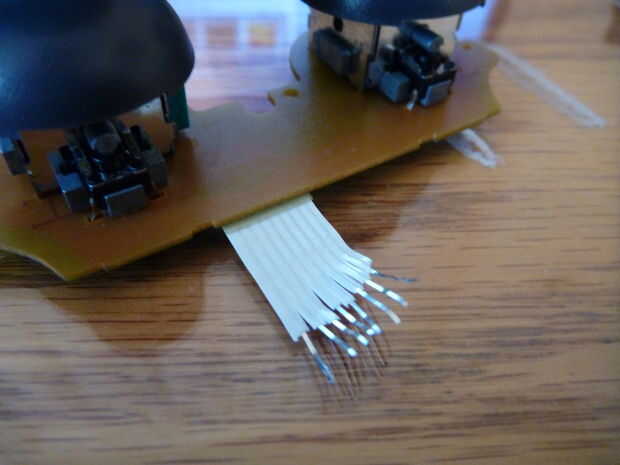

Una vez que tengas los cables todo split, ahora puede tomar un alicate y (otra vez) muy cuidadosamente la tira poco de plástico de los cables. Puesto que los cables son pequeños, lo que hice fue usar los cortadores de alambre para poner un poco de presión en el aislante del cable y tirado. Puesto que el aislamiento es bastante weaksauce, debe deslizar. Este método es un poco peligroso porque un poco demasiada presión hará que corte recto a través del cable. . Otra vez. SER muy muy muy cuidado en este paso.
