Joule Thief linterna actualizar (2 / 8 paso)

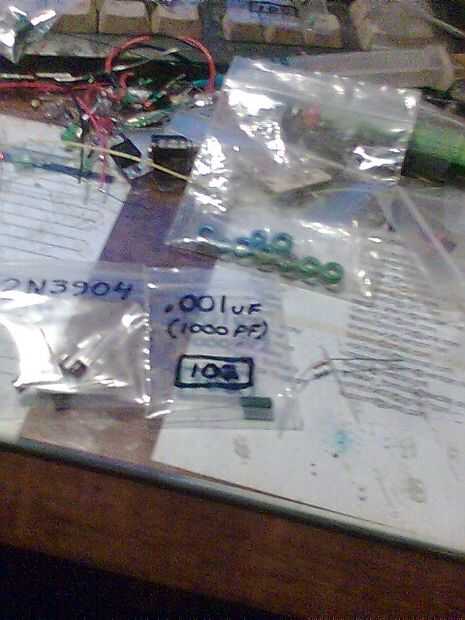

Paso 2: La infame lista de piezas.

Esto es lo que usé:

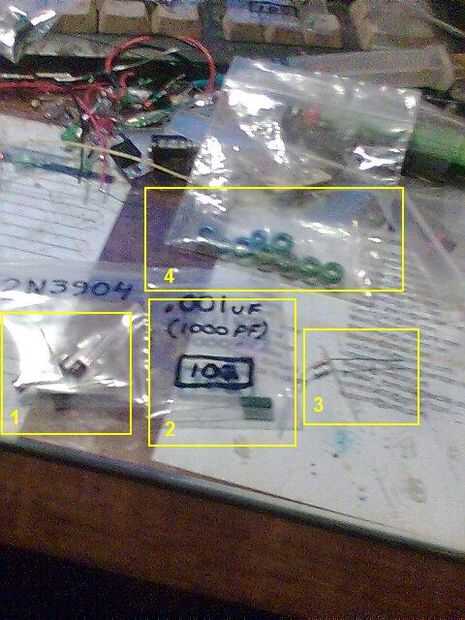

(1) {1} de Transistor 2N3904
(1) 3K 1/8W resistencia {3}
(1).001 uf Capacitor {2}
(1) toroidal transformador base {4} (ver detalles)
(1) LED blanco
Alambre magneto, caliente derretimiento pegamento, Visor óptico, hierro, etc..
Maldigo, tirar cosas, cruzó ojos, dolores de cabeza opcionales que truena.

Los núcleos de toroide fueron scavanged de muertos CFL, la otra piezas pueden también ser scavanged, o recogidos localmente o en línea para barato. Los valores pueden cambiarse, dependiendo de cuál es avalible o en mano. Todo esto puede ser ocupado vanamente con ajuste para lo que funciona mejor.

Un proveedor de LED que he encontrado es " www.ledshoppe.com ", maldito buenos precios, tiempos de envío buena, generalmente envío gratis.
