Joule Thief LED con batería agotada - No toriod (3 / 3 paso)

Paso 3: Mejora - más brillante pero menos calor

El circuito original es por sencillez no perfecta. Transistor será calor hasta en una hora.

Se puede ver en realidad que la bobina es casi resistantless como corto circuito por lo que toda la energía se aplica en el transistor.

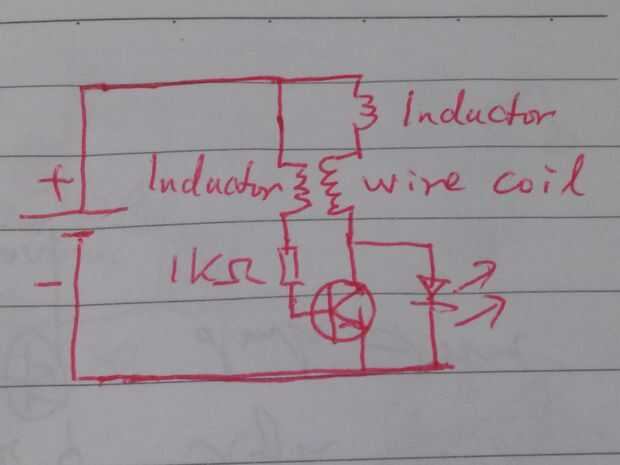

Me parece luego poner un inductor en serie con la bobina. Resultados en LED más brillante aún menos calor.

Obviamente el inductor pone cierta resistencia por lo menos un flujo de corriente reduzca el calor. Pero la inductancia aumenta, por lo que cuando el transistor se enciende, más energía se acumula, entonces cuando el transistor se apaga, más energía se aplica a los LED, es decir más brillante.

Pájaros de un tiro de dos. Divertirse: D
