Jajaja Audio de escudo espectro medidor de VU

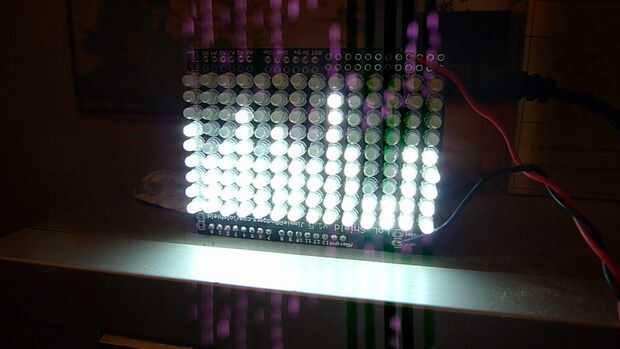

este es un medidor VU de espectro de audio usando Jajaja Shield para Arduino .

El escudo de LoL es una matriz de LED de 14 x 9 que encaja en el Arduino como escudo y se controla a través de un método eficiente conocido como Charlieplexing . Fue diseñado por Jimmie P. Rodgers .

Este proyecto utiliza una biblioteca rápida de Fourier para Arduino para analizar una señal de audio, romper en bandas de frecuencia y mostrar esa información en la pantalla jejeje.

El microcontrolador Arduino es lo suficientemente rápido como para calcular una transformación rápida de Fourier. Hace honor a su nombre y es sorprendentemente rápido y preciso.

Puesto que todo el trabajo es hecho por el microcontrolador, este proyecto es totalmente portátil si se utilizan baterías.

La Página Web de este proyecto se encuentra en http://andydoro.com/vulol/

& amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; lt; br / & amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; amp; gt;

Piezas necesarias:

  • Escudo jajaja
  • Arduino (Diavolino recomendado)
  • conector de audio (yo usé un enchufe de teléfono de hombre mono de 1/8")
  • Código de Arduino
  • fuente de alimentación (fuente de alimentación, cable USB, batería de 9V)
