Paso 4: El circuito de la soldadura
El mecanismo del reloj hace tictac en un segundo cuando se invierte el voltaje a través del solenoide. Así que tenemos un puente H para invertir polaridad cada segundo.
En el reloj de la hora del almuerzo instructable, randofo utiliza un puente H constituido 4 transistores. Al principio intenté hacer que pero luego añadí 4 diodos de protección para proteger al preciado Edison de Intel. En ese momento me di cuenta de que simplemente podía usar un IC L293D que tiene un puente H con protección trasera de EMF en vez de hacer una complicada yo.

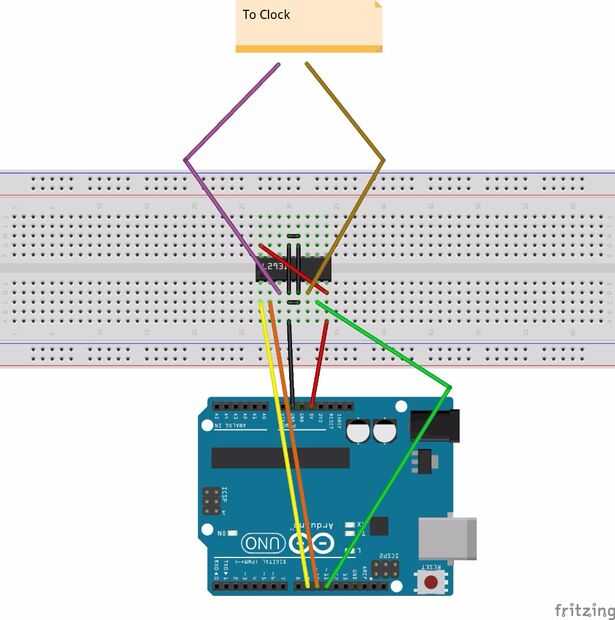

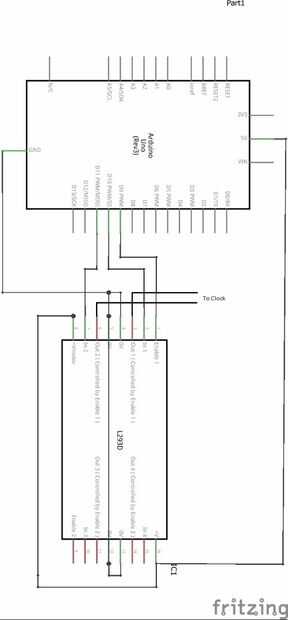

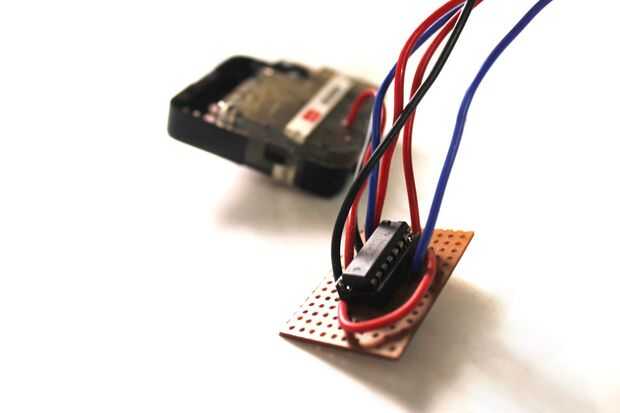

Sólo tome un perfboard, corte para tamaño y soldar un L293D con 2 cables que va al reloj, 2 a 5V de Edison y tierra pin, 3 a digitales pines de Edison 9, 10, 11. Soldadura juntos todos GNDs juntos y Vmot y VCC de 5V. Seguir los diagramas en el paso anterior. No pude encontrar Edison en Fritzig así que utiliza Arduino Uno para mostrar las conexiones como los pasadores son exactamente iguales.
