Iontoforesis controlada por arduino contador (2 / 8 paso)

Paso 2: preparación

Me tarda un par de días para hacer dispositivo funcionamiento completo y pocas horas para el montaje

ASÍ que empezar y reunir las piezas necesarias

OFERTA:

1. Arduino (puede utilizar cualquier tipo de placa Arduino) me estoy usando Mini Pro que tengo en mano

2. cajas (estoy usando una caja antigua usada para la alimentación del transformador) o también puede utilizar otra caja como usted desea

3. LCD (16 x 2) --estoy utilizando la interfaz i2c (se puede utilizar otro tipo para implementar---pertinentes con el código del contador de tiempo)

4. rotary encoder con pulsador / interruptor

5. TRANSFORMADOR

para el transformador estoy usando 2 diferentes tipo

a. es el poder principal para iontoforesis que es tienen una salida de voltaje varíe (1.5, 3, 4.5, 6, 7.5, 9, 12 v) por lo que fácilmente nos podemos ajustar a trajes con nuestra necesaria.

b. es un transformador de alimentación para suministrar el arduino y algunos dispositivos periféricos.

También puede usar otro tipo de fuente de alimentación de estos (ajustado en base a su necesidad)

6. interruptor giratorio (principal selector de voltaje de iontoforesis) la función principal que estoy usando estos configuración es puedo ajustar la tensión de salida que entregue la electricidad en la piel/del cuerpo, si es daño que puede bajar la tensión outout. (tenemos un montón de selección de voltaje mediante el uso de estos)

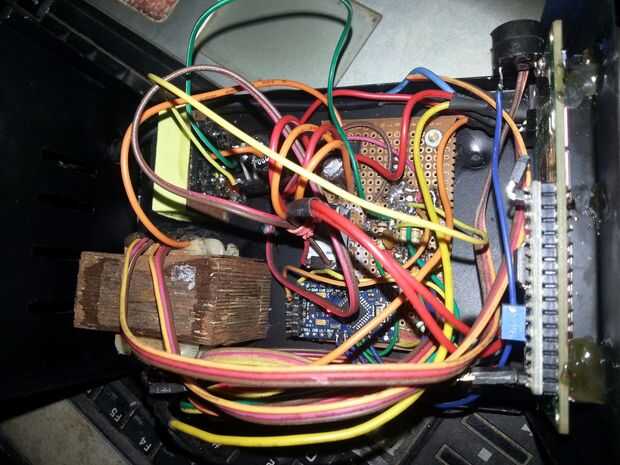

7. algún trozo de PCB (para montar y colocar todas las piezas)

8. relé (aquí estoy utilizando el tipo DPDT de relé y tiene voltaje de entrada 5V para funcionar)

¿Por qué DPDT? cos que necesitamos algunos de interruptor de polaridad (si el relé está ON hacer un pin de salida positiva y un pin de salida B a negativo y viceversa

9. zumbador LED (opcional)

10. algunos cables y piezas de apoyo

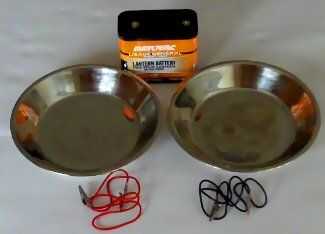

11. bandeja de metal (éstos se utilizan para almacenar el agua que se utiliza para el proceso)

(Tiene que ser un METAL) mejor uso inoxidable
