Paso 3: Cómo construir una "pantalla de sombra invertida"
La pantalla y el marco:

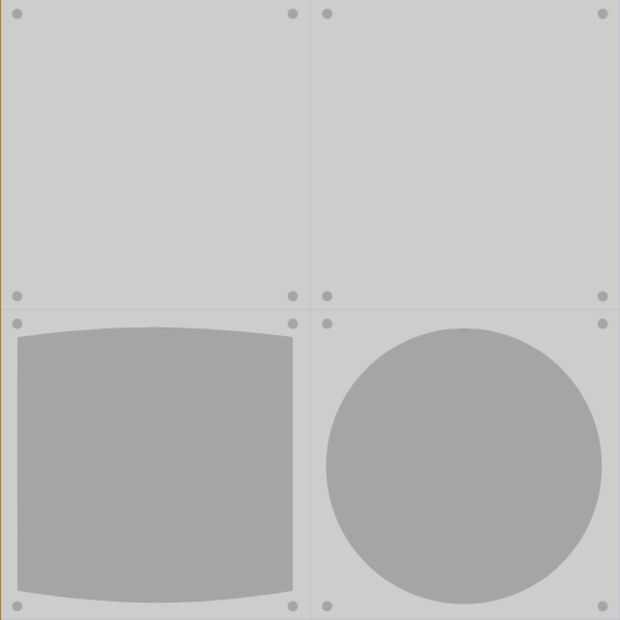

Como se mencionó consiste en de acrílico transparente. Para el prototipo que se muestra aquí usé acrílico de 3 mm, cortado con láser utilizando el servicio de Formulor, Alemania. El archivo adjunto svg (... unfilled.svg) le permite pedir directamente en Ponoko, Estados Unidos, RazorLab, Reino Unido o en Formulor, Alemania. Puede modificar el dibujo, por ejemplo, con Inkscape y cambiar el rectángulo o el círculo por ejemplo, a un corazón, hexágono u octágono. La limitación es que, utilizando el formato de placa P1, el tamaño máximo del marco de la 90.5 x 90,5 mm. Para simplificar el montaje, todas las piezas contienen cuatro agujeros de 3 mm, así que puede usar tornillos M3 o barras de acrílico de 3 mm para fijar en su lugar. Los costos son bastante limitados: unos 12 €/ US$ más gastos de envío para la placa.
En caso de que usted tenga que adaptar el archivo SVG según las reglas de su servicio de corte láser preferido.
O puede utilizar el clásico rompecabezas. En este caso, recomiendo a construir uno con 10 x 10 cm, como entonces cabe perfecto en los filtros de polarización.
Los filtros de polarización:
Esa es la parte costosa. Usted puede solicitarlas en línea. Yo tengo la mía de un proveedor alemán llamado tecnología de pantalla, donde pedí el autoadhesivo ST-38-20 los. Uno de este filtros de 10 x 10 cm está disponible en 14 €, pero como usted necesita dos, calcular con 28€ más gastos de envío. Tamaños más grandes de los filtros están disponibles también.

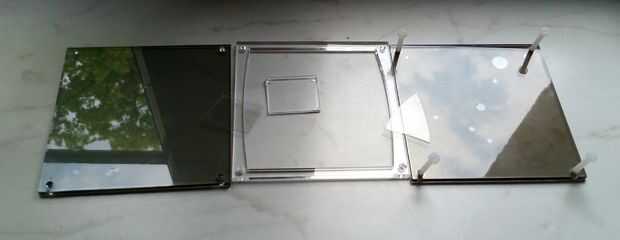

Antes de fijar los filtros para las placas, hacen que usted alinear correctamente, les gira por 90°, la transmisión de la luz es completamente bocked. Tienen que mirar en la misma dirección, así que finalmente uno enfrentará al exterior y uno la parte interior del marco. Se pegue a las placas sin atrapar burbujas de aire y las especificaciones de la suciedad no es tarea fácil, así que asegúrese de que la superficie de la placa está absolutamente limpia.
El objeto:
Probablemente encontrará muchas piezas de plástico transparente en le hogar. Sólo jugar y ajuste según sea necesario. En caso usted puede unir varias capas, por ejemplo usando acetona o dichloromethylene.
Los objetos pueden tener varias formas y se puede también colocar un logotipo o un mensaje (como "usted luz mi oscuridad") sobre ellos.
Piezas de poliestireno especialmente daremos estos patrones de arco iris bonitos, así que compruebe sus materiales de primera.
Policarbonato (como carátulas) puede dan efectos interesantes del color.
Feliz jugando.
H.
