Investigación científica globo de alta altitud para diversión y beneficio (4 / 19 paso)

Paso 4: Electrónica carga: selección de sensores y Equiptment

Dentro de nuestra caja de carga, junto con el GoPro, encuentra nuestro aparato de electrónica. Esto consistió en un Arduino mega 2560, A SparkFun OpenLog, SparkFun Board de contador Geiger y un escudo de tiempo de Arduino. Éstos fueron accionados por un conjunto de baterías de litio (no iones de litio) 6xAA que permitió mantener los sensores de potencia incluso en 80.000 pies. donde la temperatura puede descender por debajo de 0 grados celsius.
Utilizamos un Mega 2560 porque necesitábamos más RX/TX para comunicarse no sólo con un sensor de base (el escudo de tiempo), sino también el contador de Geiger y ser capaz de bombear hacia fuera datos en el registro abierto. Por lo tanto, necesitábamos un total de 3 puertos de RX/TX, que tiene la Mega 2560.

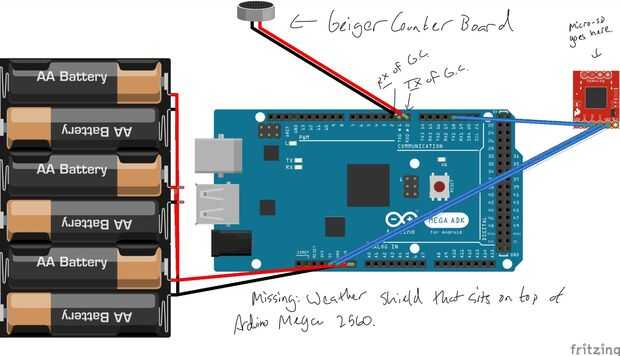

La conexión completa de nuestro cableado para el aparato de sensores se puede ver en la foto de esquemas, a este paso.

Algunas notas importantes: las baterías 6xAA están conectadas en serie. El micrófono en el esquema, como lo es marcada, representa las líneas de TX/RX en el tablero del contador Geiger, que debe estar ligada a sus respectivas parejas en el Arduino Mega. Tenga en cuenta que la Junta Geiger también necesita energía, que obtiene del mismo riel de 5V como OpenLog en la Mega.

Nos entonces conectado el RX/TX a los cables correspondientes de la Junta de contadores de Geiger de Sparkfun para Arduino. Para el escudo del tiempo, todos tenemos que hacer es simplemente conéctelo a la base de arduino (tenga en cuenta que cabe la mega perfectamente, aunque sólo se anuncia con el Arduino Uno R3). Por último, saliendo de los últimos puertos RX/TX Arduino, tenía las líneas de datos conectado a las líneas correspondientes de RX/TX en el OpenLog. Nota: Nos aseguramos utilizar la línea de RX/TX "0" (es etiquetado como tal) en la Mega, para que cuando activamos nuestra consola serial en la programación, utilizaría este puerto para publicar datos en el registro abierto. Usted no debe usar esta misma línea, pero asegúrese de que la programación refleja este cambio, como en "Serial.begin()" vs "Serial1.Begin()."

Aquí está una lista de las partes mencionadas y donde los compramos así:

Arduino Mega 2560: https://www.sparkfun.com/products/11061

OpenLog: https://www.sparkfun.com/products/9530

Tablero contador Geiger: https://www.sparkfun.com/products/11345

GoPro HERO 4: http://www.amazon.com/GoPro-CHDHY-401-HERO4-SILVER/dp/B00NIYJF6U/ref=sr_1_1?s=photo&ie=UTF8&qid=1424842279&sr=1-1&keywords=GoPro+hero+4

Escudo de Sparkfun tiempo: https://www.sparkfun.com/products/12081

Encabezados necesarios (escudo viene sin ellos): https://www.sparkfun.com/products/115
