Interruptor de relé de WiFi ESP8266 (2 / 5 paso)

Paso 2: Crear el nodo de transmisión WiFI ESP8266

Asegúrese de usar ESP8266 V0.9.9.2 firmvare disponible aquí.

Conectar Arduino Mini Pro 8Mhz 3, 3V y el módulo de ESP8266.

3.3 V VCC Arduino pro mini

3,3 v VCC al módulo de ESP8266 VCC

3,3 v VCC a CH_PHD pin ESP8266 módulo

conectar el GND de Arduino, ESP8266 y fuente de alimentación GND

conectar el pin 3 en Arduino para patillas RST en ESP8266

conectar el pin 10 en Arduino para patillas UTXD en ESP8266

conectar el pin 11 de Arduino a patillas URXD en ESP8266

Conecte el módulo de relés para Arduino

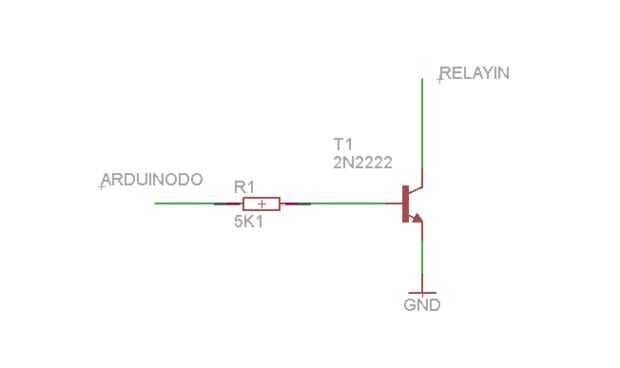

Dado que el módulo de relés utiliza 5V que debemos conectar relé VCC a 5V de alimentación. Entre Arduino pin y relé en agregamos resistencia y 2N2222 tranzistor. En nuestro código de ejemplo utilizamos el pin 13 de Arduino, pero puede utilizar cualquier libre pin digital de Arduino o pasadores más si utiliza relés más. Ver hoja de datos para obtener más información.

Después de conectar los cables programa Arduino con WiFi ESP8266 relé interruptor de ejemplo está disponible en GitHub. No te olvides de configurar punto de acceso correcto y la contraseña y el servidor de EasyIoT dirección IP en Esp8266EasyIoTConfig.h.
